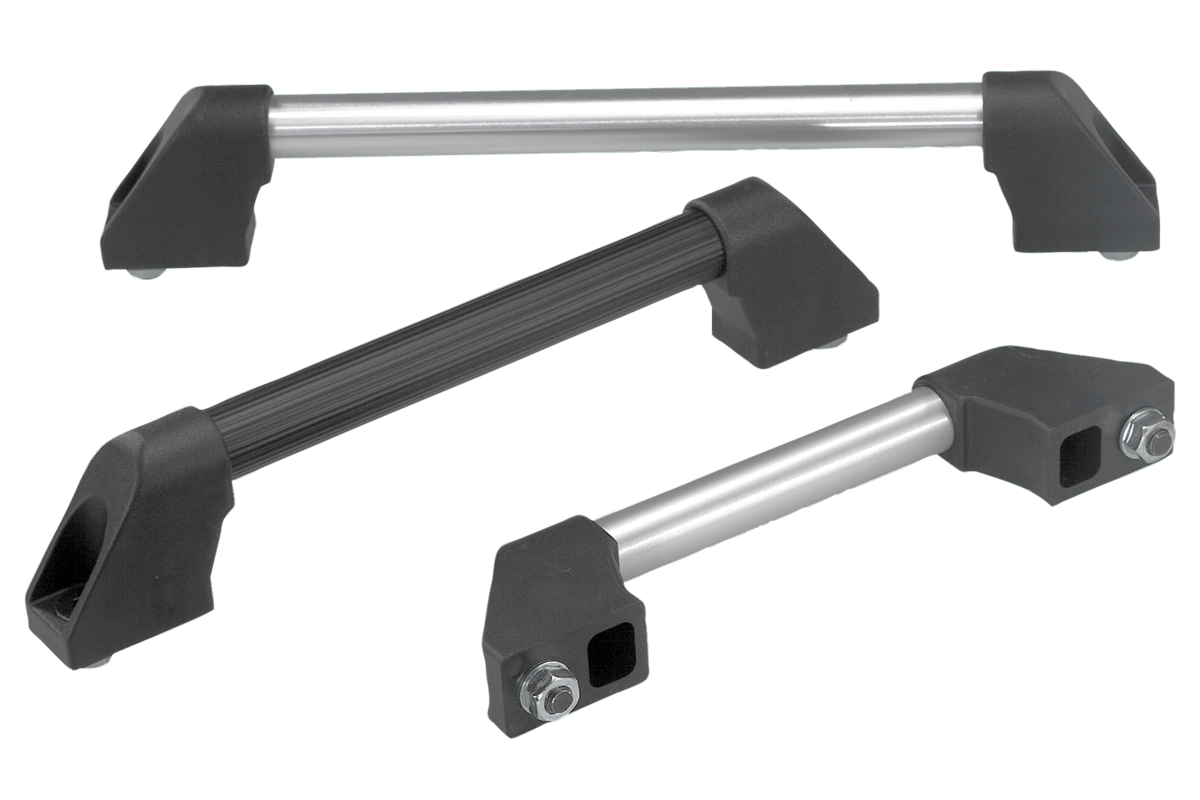

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Schenkel Thermoplast glaskugelverstärkt, schwarz.
Verbindungsrohr Aluminium.Ausführung:Verbindungsrohr geschliffen und naturfarben eloxiert
Verbindungsrohr mit geriffeltem Kunststoffüberzug, schwarzHinweis:Die Griffschenkel haben im Bereich der Rohraufnahme 4 Klemmstege. Beim Eindrücken des Verbindungsrohres werden diese abgeschabt und bewirken einen passgenauen Sitz.
Schwarz verzinkte Befestigungsschrauben sowie passende Unterlegscheiben und Muttern werden mitgeliefert.Montage:Von der Bedienseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0210 Rohrgriffe

159 kB

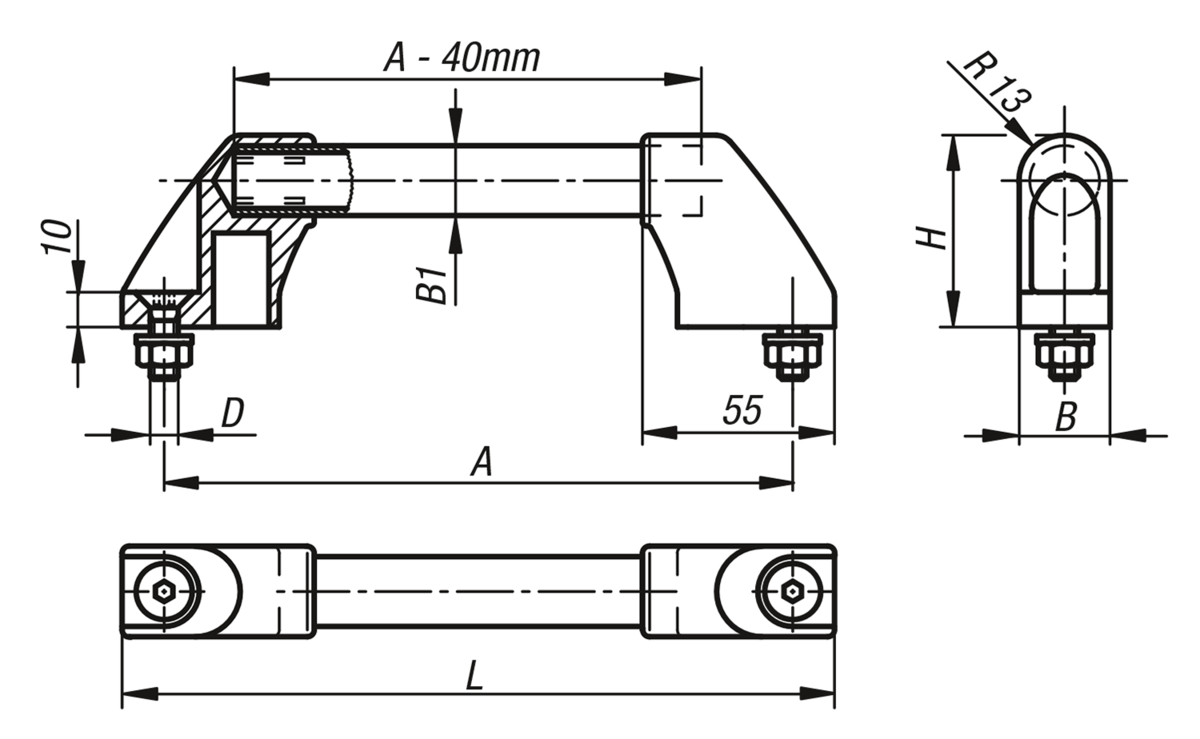

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Oberfläche Grundkörper	A	B	B1	D	H	L	Tragkraft N	Preis
K0210.180	Aluminium	geschliffen und eloxiert	180	26	20X2	M8x20	55	204	500	18.10 CHF
K0210.200	Aluminium	geschliffen und eloxiert	200	26	20X2	M8x20	55	224	500	18.66 CHF
K0210.250	Aluminium	geschliffen und eloxiert	250	26	20X2	M8x20	55	274	500	19.90 CHF
K0210.300	Aluminium	geschliffen und eloxiert	300	26	20X2	M8x20	55	324	500	21.11 CHF
K0210.350	Aluminium	geschliffen und eloxiert	350	26	20X2	M8x20	55	374	500	22.36 CHF
K0210.400	Aluminium	geschliffen und eloxiert	400	26	20X2	M8x20	55	424	500	23.64 CHF
K0210.500	Aluminium	geschliffen und eloxiert	500	26	20X2	M8x20	55	524	500	26.11 CHF
K0210.600	Aluminium	geschliffen und eloxiert	600	26	20X2	M8x20	55	624	500	28.53 CHF
K0210.1803	Aluminium	Kunststoffüberzug geriffelt	180	26	20X2	M8x20	55	204	500	21.63 CHF
K0210.2003	Aluminium	Kunststoffüberzug geriffelt	200	26	20X2	M8x20	55	224	500	22.26 CHF
K0210.2503	Aluminium	Kunststoffüberzug geriffelt	250	26	20X2	M8x20	55	274	500	23.73 CHF
K0210.3003	Aluminium	Kunststoffüberzug geriffelt	300	26	20X2	M8x20	55	324	500	25.14 CHF
K0210.3503	Aluminium	Kunststoffüberzug geriffelt	350	26	20X2	M8x20	55	374	500	26.58 CHF
K0210.4003	Aluminium	Kunststoffüberzug geriffelt	400	26	20X2	M8x20	55	424	500	28.12 CHF
K0210.5003	Aluminium	Kunststoffüberzug geriffelt	500	26	20X2	M8x20	55	524	500	31.02 CHF
K0210.6003	Aluminium	Kunststoffüberzug geriffelt	600	26	20X2	M8x20	55	624	500	31.90 CHF
