BeschreibungWerkstoff:Griffschale und Klappgriff aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form A Befestigung durch Gummiprofil.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung:Griffschale und Klappgriff glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.Hinweis:Schalengriffe klappbar Form A können ohne Schraubbefestigung für Blechstärken von 1-2,5 mm durch 2 Weichplastik-Profile montiert werden.
Schalengriffe klappbar Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.

Zwei Kreuznuten für M4-Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Besonderheiten:
RoHSEdelstahl
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0239 Schalengriffe klappbar 204 kB

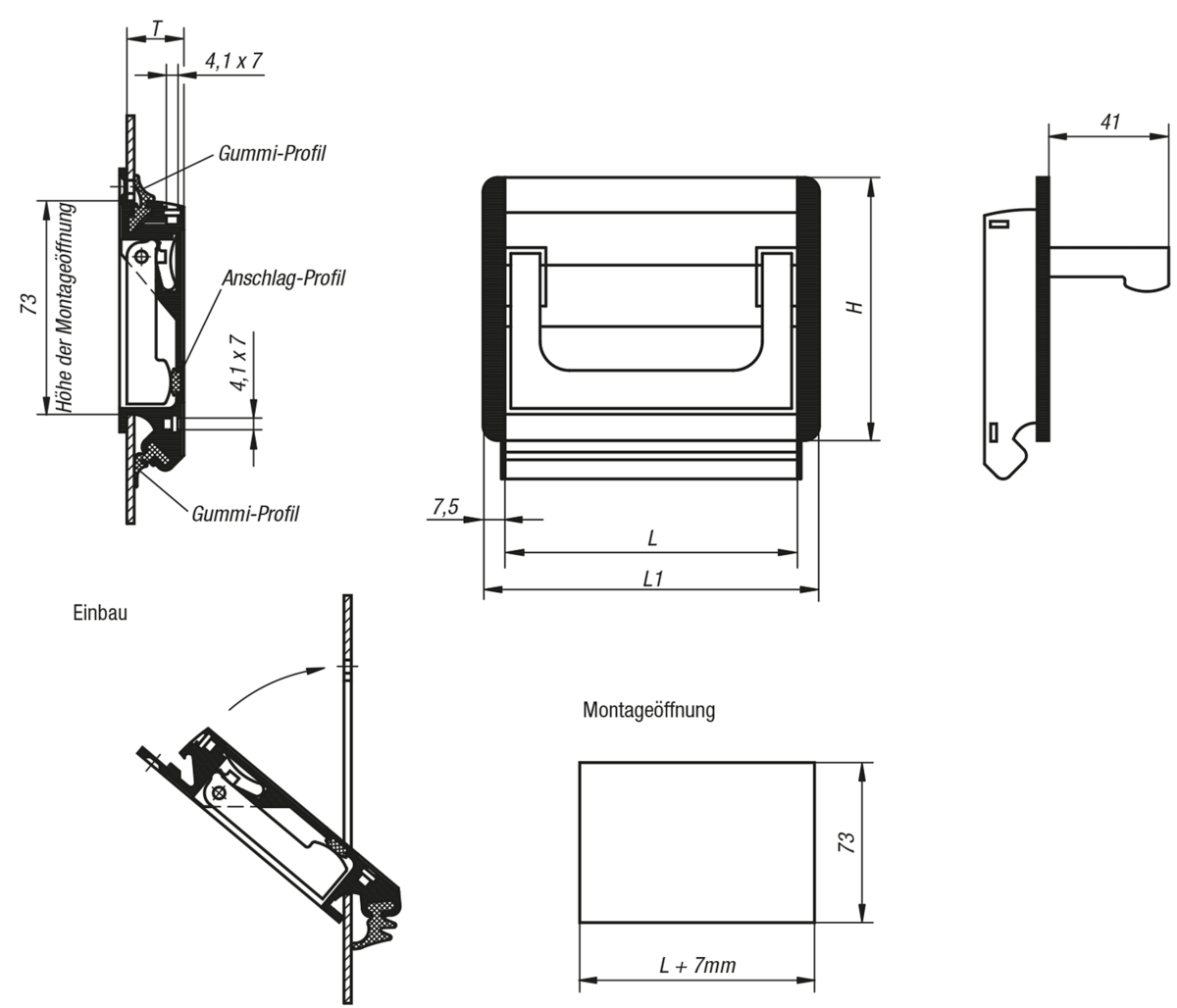

Zeichnungen (Gesamtübersicht)

Schalengriffe klappbar

Profil-Klappgriffe, Form A

mehr Info

Zeichnungen

Profil-Klappgriffe, Form A

Artikelauswahl/-filter

BestellnummerFarbe
Grundkörper
FormAusführung 2HLL1TMontageöffnungTragkraft
N
CADZub.PreisBestellen
K0239.10011schwarzAsteckbar9010011519,5107 x 73500 65.06 CHF
K0239.11811schwarzAsteckbar9011813319,5125 x 73500 68.34 CHF
K0239.16711schwarzAsteckbar9016718219,5174 x 73500 77.22 CHF
K0239.10013naturAsteckbar9010011519,5107 x 73500 63.36 CHF
K0239.11813naturAsteckbar9011813319,5125 x 73500 66.50 CHF
K0239.16713naturAsteckbar9016718219,5174 x 73500 74.99 CHF

Schalengriffe klappbar, Form B

mehr Info

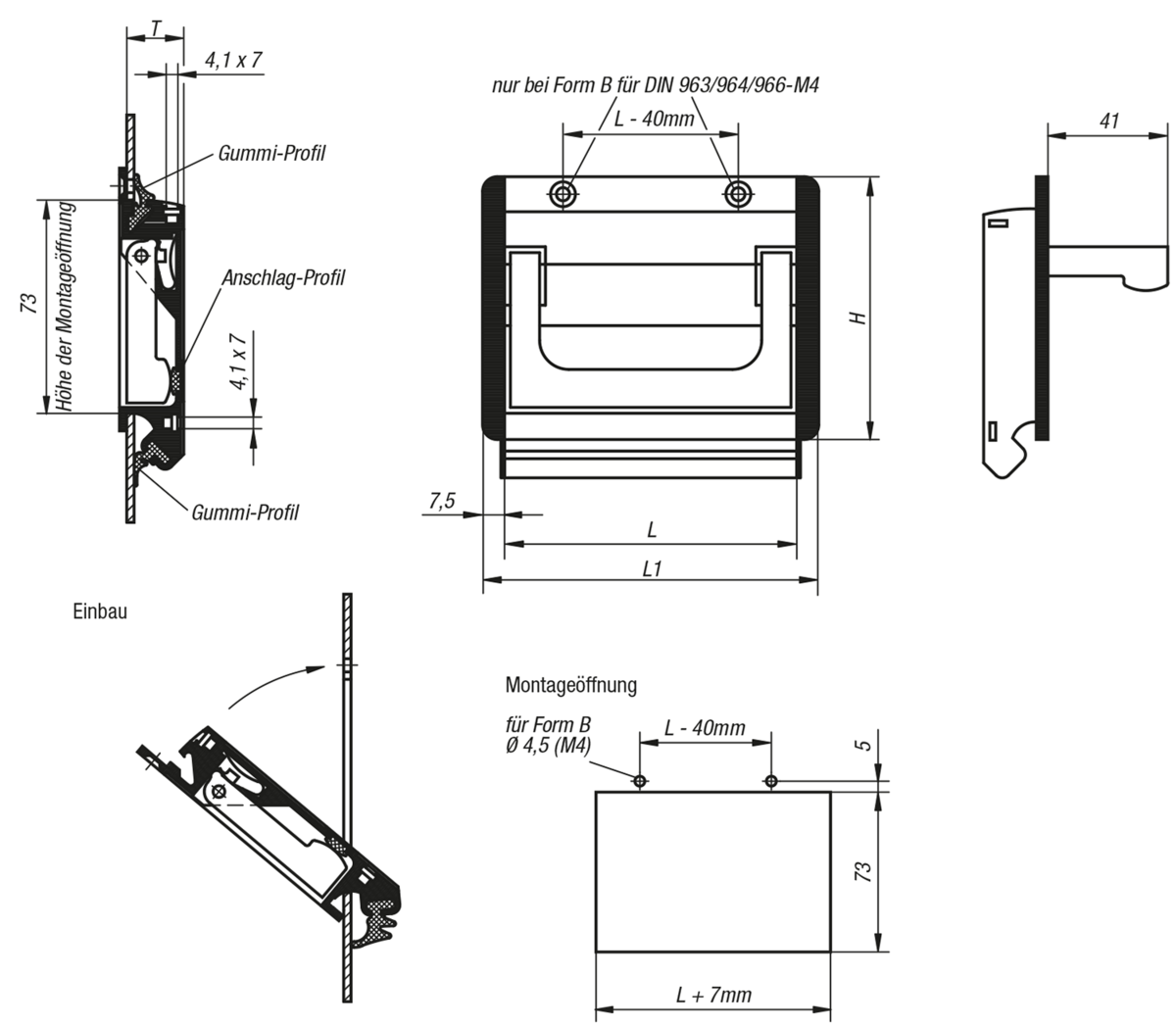

Zeichnungen

Schalengriffe klappbar, Form B

Artikelauswahl/-filter

BestellnummerFarbe
Grundkörper
FormAusführung 2HLL1TMontageöffnungTragkraft
N
CADZub.PreisBestellen
K0239.10021schwarzBanschraubbar9010011519,5107 x 73500 67.03 CHF
K0239.11821schwarzBanschraubbar9011813319,5125 x 73500 70.29 CHF
K0239.16721schwarzBanschraubbar9016718219,5174 x 73500 79.18 CHF
K0239.10023naturBanschraubbar9010011519,5107 x 73500 65.27 CHF
K0239.11823naturBanschraubbar9011813319,5125 x 73500 68.34 CHF
K0239.16723naturBanschraubbar9016718219,5174 x 73500 76.95 CHF
