Abschlussscheibe Edelstahl

zurück

Produkte
- Bedienteile | Normelemente
  - Bügelgriffe, Rohrgriffe, Schalengriffe
    - Abschlussscheibe Edelstahl

Artikelbeschreibung/Produktabbildungen

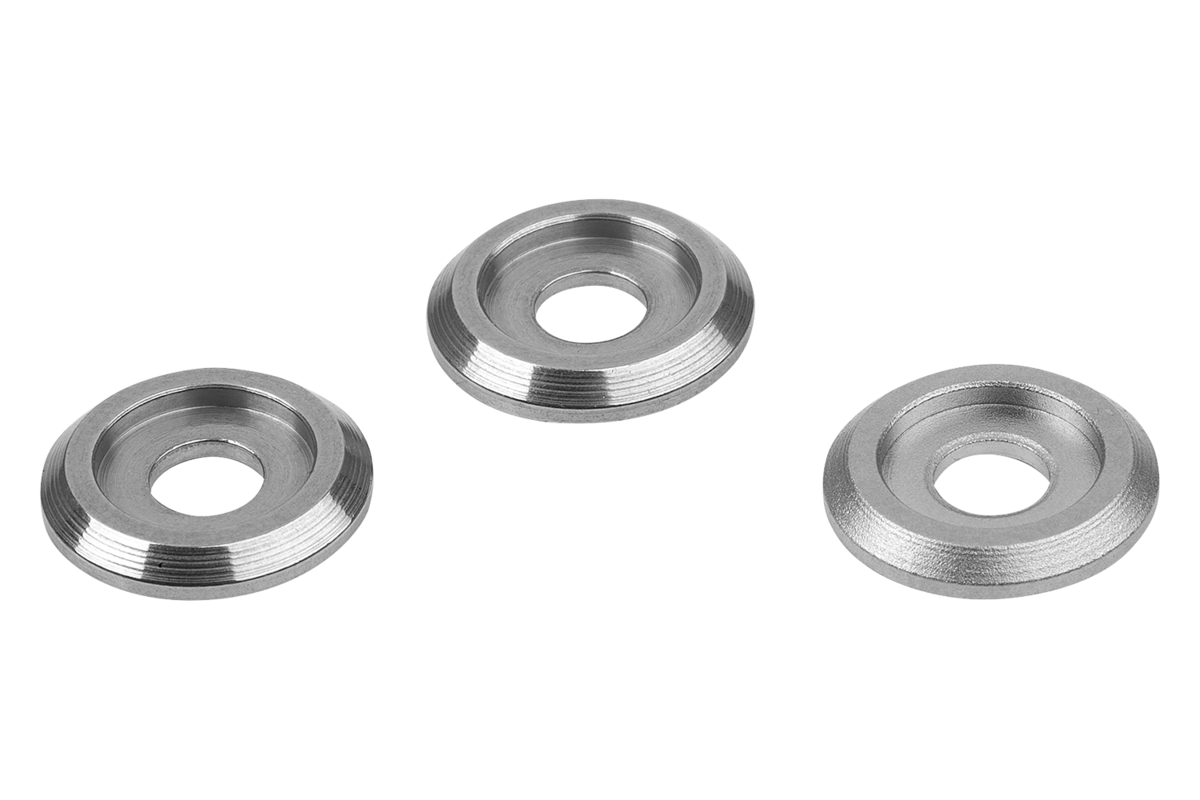

BeschreibungProduktbeschreibung:Die Abschlussscheiben sind vorgesehen für Bügelgriffe rund. Durch die Abschlussscheibe wird die Anschraubfläche vergrößert, dadurch wird der Durchbruch bei dünnwandigen Blechen minimiert.Werkstoff:Edelstahl 1.4404 oder 1.4305.Ausführung:1.4404 poliert oder gestrahlt.
1.4305 blank.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1823 Abschlussscheibe Edelstahl

151 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Stahlschlüssel	Oberfläche Grundkörper	D2	D3	D4	H	H1	für Schrauben	Preis
K1823.0321	1.4404	gleitpoliert	5,1	3,2	8	1	2	M3	0.96 CHF
K1823.0421	1.4404	gleitpoliert	8,1	4,2	12,5	1	2	M4	0.96 CHF
K1823.0521	1.4404	gleitpoliert	10,1	5,2	15	1	2	M5	1.08 CHF
K1823.0621	1.4404	gleitpoliert	12,1	6,2	17	1	2	M6	1.08 CHF
K1823.0322	1.4404	matt gestrahlt	5,1	3,2	8	1	2	M3	1.35 CHF
K1823.0422	1.4404	matt gestrahlt	8,1	4,2	12,5	1	2	M4	1.35 CHF
K1823.0522	1.4404	matt gestrahlt	10,1	5,2	15	1	2	M5	1.64 CHF
K1823.0622	1.4404	matt gestrahlt	12,1	6,2	17	1	2	M6	1.64 CHF
K1823.0310	1.4305	blank	5,1	3,2	8	1	2	M3	0.62 CHF
K1823.0410	1.4305	blank	8,1	4,2	12,5	1	2	M4	0.67 CHF
K1823.0510	1.4305	blank	10,1	5,2	15	1	2	M5	0.94 CHF
K1823.0610	1.4305	blank	12,1	6,2	17	1	2	M6	1.07 CHF
