Klemmringe geteilt

zurück

Produkte
- Bedienteile | Normelemente
  - Maschinenelemente, Vorrichtungselemente
    - Stellringe, Klemmringe und Klemmnaben
      - Klemmringe geteilt

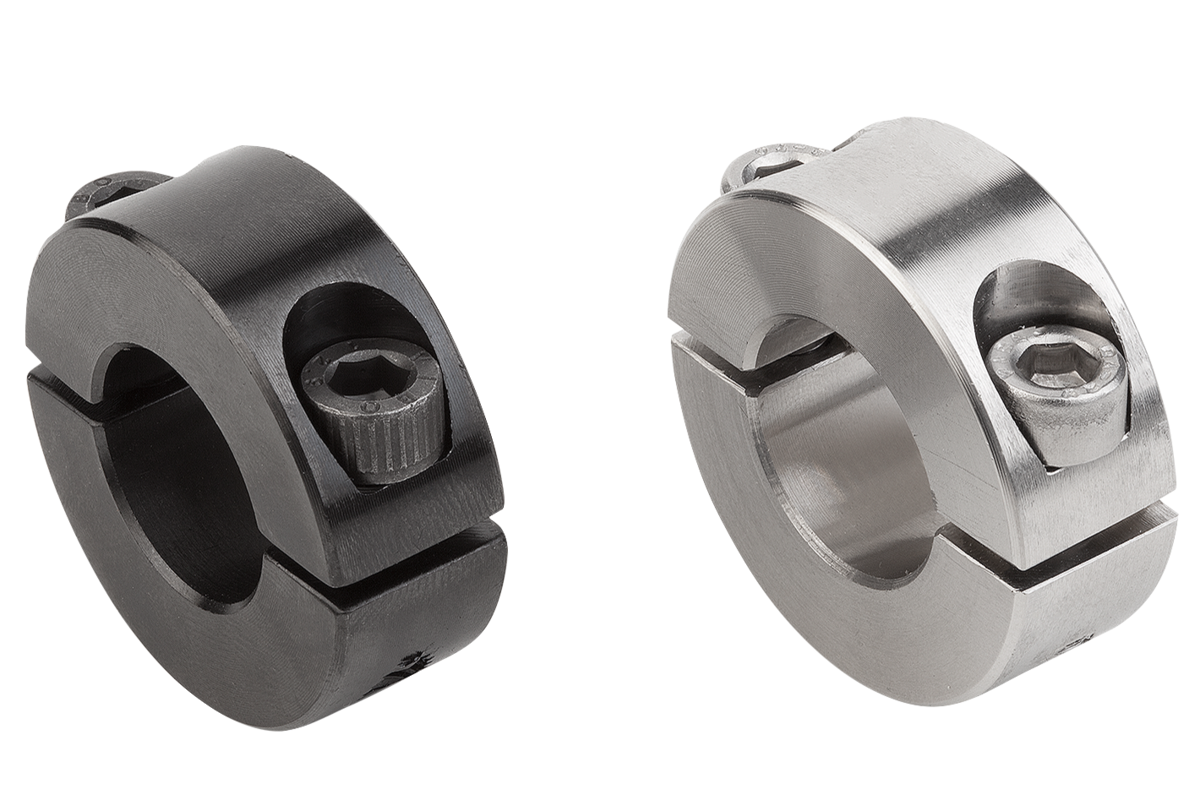

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Stahl.
Edelstahl 1.4305.
Edelstahl 1.4404.
Aluminium.

Ausführung:Stahl brüniert, Schraube Stahl 12.9.
Edelstahl 1.4305 blank, Schraube Edelstahl A2-70.
Edelstahl 1.4404 blank, Schraube Edelstahl A4-70.
Aluminium blank, Schraube Edelstahl A2-70.Hinweis:Klemmringe geteilt umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen.

Die Wellentoleranz sollte innerhalb h11 liegen.

Durch die zweiteilige Ausführung ist eine einfache und schnelle Montage möglich ohne angrenzende Bauteile zu demontieren.

Die Klemmringe aus dem Material Edelstahl A4 sind mit einem kleinen Zentrierpunkt am Außendurchmesser gekennzeichnet.Temperaturbereich:-40 °C - +175 °C.Auf Anfrage:Andere Abmessungen.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0612 Klemmringe geteilt

224 kB

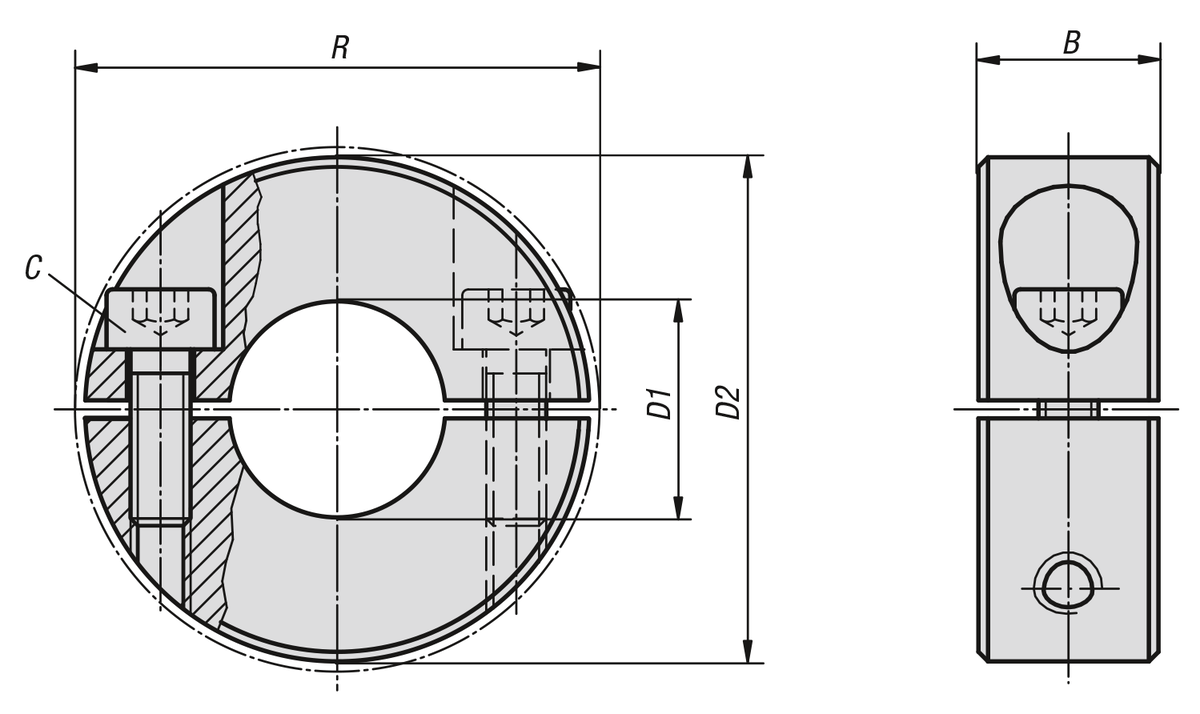

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	B	C (DIN 912)	D1	D2	R	Preis
K0612.00401	Stahl	9	M3x8	4	16	20,7	6.76 CHF
K0612.00501	Stahl	9	M3x8	5	16	20,7	6.76 CHF
K0612.00601	Stahl	9	M3x8	6	16	20,7	6.76 CHF
K0612.00801	Stahl	9	M3x8	8	18	22,4	6.76 CHF
K0612.01001	Stahl	9	M3x10	10	24	26	7.53 CHF
K0612.01201	Stahl	11	M4x12	12	28	31,8	7.84 CHF
K0612.01501	Stahl	13	M5x16	15	34	39,4	9.30 CHF
K0612.01601	Stahl	13	M5x16	16	34	39,4	9.30 CHF
K0612.01801	Stahl	13	M5x16	18	36	41,1	9.99 CHF
K0612.02001	Stahl	15	M6x18	20	40	46,4	10.75 CHF
K0612.02201	Stahl	15	M6x18	22	42	48,1	11.45 CHF
K0612.02501	Stahl	15	M6x18	25	45	50,8	11.81 CHF
K0612.02801	Stahl	15	M6x18	28	48	53,7	12.92 CHF
K0612.03001	Stahl	15	M6x18	30	54	58,6	13.41 CHF
K0612.04001	Stahl	15	M6x18	40	60	65	15.84 CHF
K0612.05001	Stahl	19	M8x25	50	78	87	28.38 CHF
K0612.00402	Edelstahl	9	M3x8	4	16	20,7	10.59 CHF
K0612.00502	Edelstahl	9	M3x8	5	16	20,7	10.59 CHF
K0612.00602	Edelstahl	9	M3x8	6	16	20,7	10.59 CHF
K0612.00802	Edelstahl	9	M3x8	8	18	22,4	10.84 CHF
K0612.01002	Edelstahl	9	M3x10	10	24	26	13.51 CHF
K0612.01202	Edelstahl	11	M4x12	12	28	31,8	14.00 CHF
K0612.01502	Edelstahl	13	M5x16	15	34	39,4	17.15 CHF
K0612.01602	Edelstahl	13	M5x16	16	34	39,4	17.15 CHF
K0612.01802	Edelstahl	13	M5x16	18	36	41,1	19.32 CHF
K0612.02002	Edelstahl	15	M6x18	20	40	46,4	20.54 CHF
K0612.02202	Edelstahl	15	M6x18	22	42	48,1	22.44 CHF
K0612.02502	Edelstahl	15	M6x18	25	45	50,8	23.36 CHF
K0612.02802	Edelstahl	15	M6x18	28	48	53,7	27.68 CHF
K0612.03002	Edelstahl	15	M6x18	30	54	58,6	28.01 CHF
K0612.04002	Edelstahl	15	M6x18	40	60	65	38.91 CHF
K0612.05002	Edelstahl	19	M8x25	50	78	87	86.20 CHF
K0612.00404	Edelstahl A4	9	M3x8	4	16	20,7	12.71 CHF
K0612.00504	Edelstahl A4	9	M3x8	5	16	20,7	12.71 CHF
K0612.00604	Edelstahl A4	9	M3x8	6	16	20,7	12.71 CHF
K0612.00804	Edelstahl A4	9	M3x8	8	18	22,4	13.01 CHF
K0612.01004	Edelstahl A4	9	M3x10	10	24	26	15.52 CHF
K0612.01204	Edelstahl A4	11	M4x12	12	28	31,8	16.11 CHF
K0612.01504	Edelstahl A4	13	M5x16	15	34	39,4	19.74 CHF
K0612.01604	Edelstahl A4	13	M5x16	16	34	39,4	20.60 CHF
K0612.01804	Edelstahl A4	13	M5x16	18	36	41,1	23.17 CHF
K0612.02004	Edelstahl A4	15	M6x18	20	40	46,4	24.67 CHF
K0612.02204	Edelstahl A4	15	M6x18	22	42	48,1	26.92 CHF
K0612.02504	Edelstahl A4	15	M6x18	25	45	50,8	28.02 CHF
K0612.02804	Edelstahl A4	15	M6x18	28	48	53,7	31.85 CHF
K0612.03004	Edelstahl A4	15	M6x18	30	54	58,6	32.21 CHF
K0612.04004	Edelstahl A4	15	M6x18	40	60	65	42.83 CHF
K0612.05004	Edelstahl A4	19	M8x25	50	78	87	94.83 CHF
K0612.00403	Aluminium	9	M3x8	4	16	20,7	8.27 CHF
K0612.00503	Aluminium	9	M3x8	5	16	20,7	8.27 CHF
K0612.00603	Aluminium	9	M3x8	6	16	20,7	8.27 CHF
K0612.00803	Aluminium	9	M3x8	8	18	22,4	9.03 CHF
K0612.01003	Aluminium	9	M3x10	10	24	26	12.37 CHF
K0612.01203	Aluminium	11	M4x12	12	28	31,8	12.77 CHF
K0612.01503	Aluminium	13	M5x16	15	34	39,4	14.29 CHF
K0612.01603	Aluminium	13	M5x16	16	34	39,4	14.29 CHF
K0612.01803	Aluminium	13	M5x16	18	36	41,1	15.96 CHF
K0612.02003	Aluminium	15	M6x18	20	40	46,4	16.35 CHF
K0612.02203	Aluminium	15	M6x18	22	42	48,1	16.35 CHF
K0612.02503	Aluminium	15	M6x18	25	45	50,8	19.16 CHF
K0612.02803	Aluminium	15	M6x18	28	48	53,7	23.12 CHF
K0612.03003	Aluminium	15	M6x18	30	54	58,6	23.51 CHF
K0612.04003	Aluminium	15	M6x18	40	60	65	30.43 CHF
K0612.05003	Aluminium	19	M8x25	50	78	87	50.73 CHF
