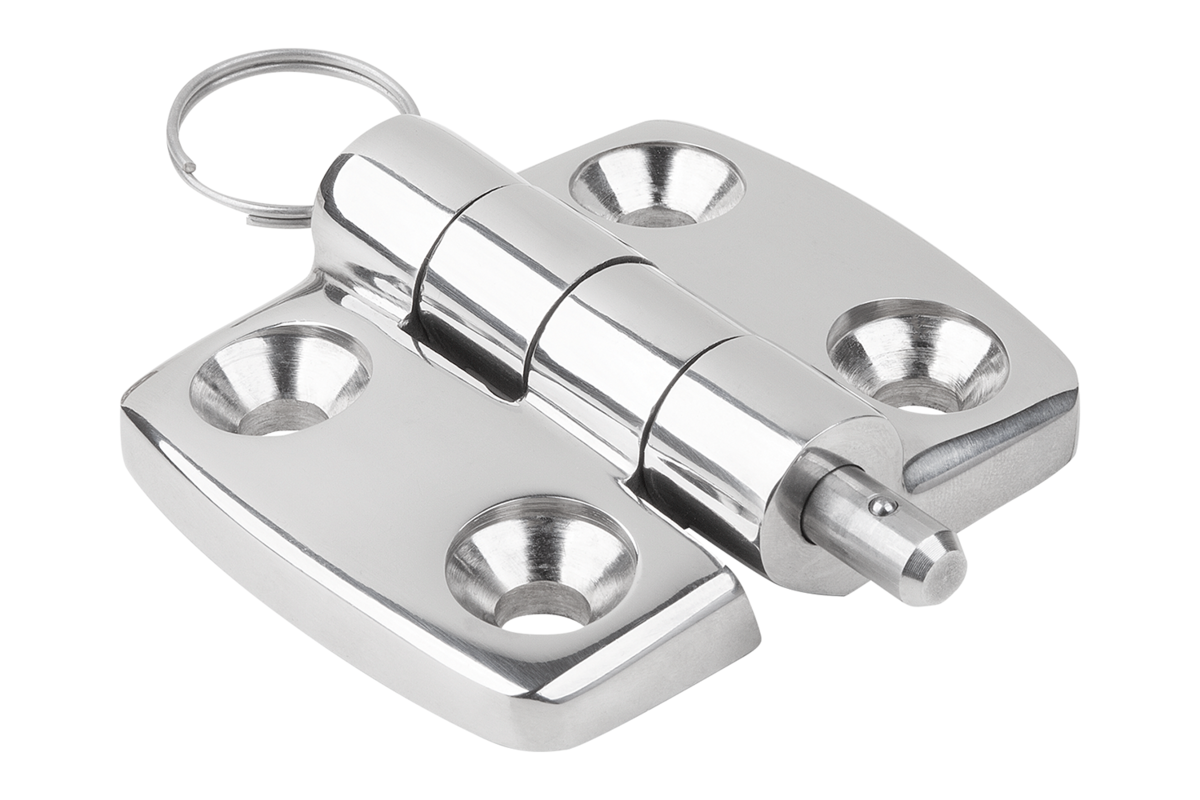

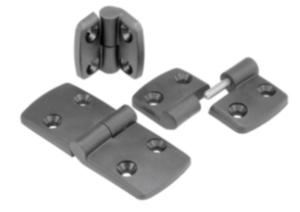

Cerniere per elementi piatti e profili in alluminio.

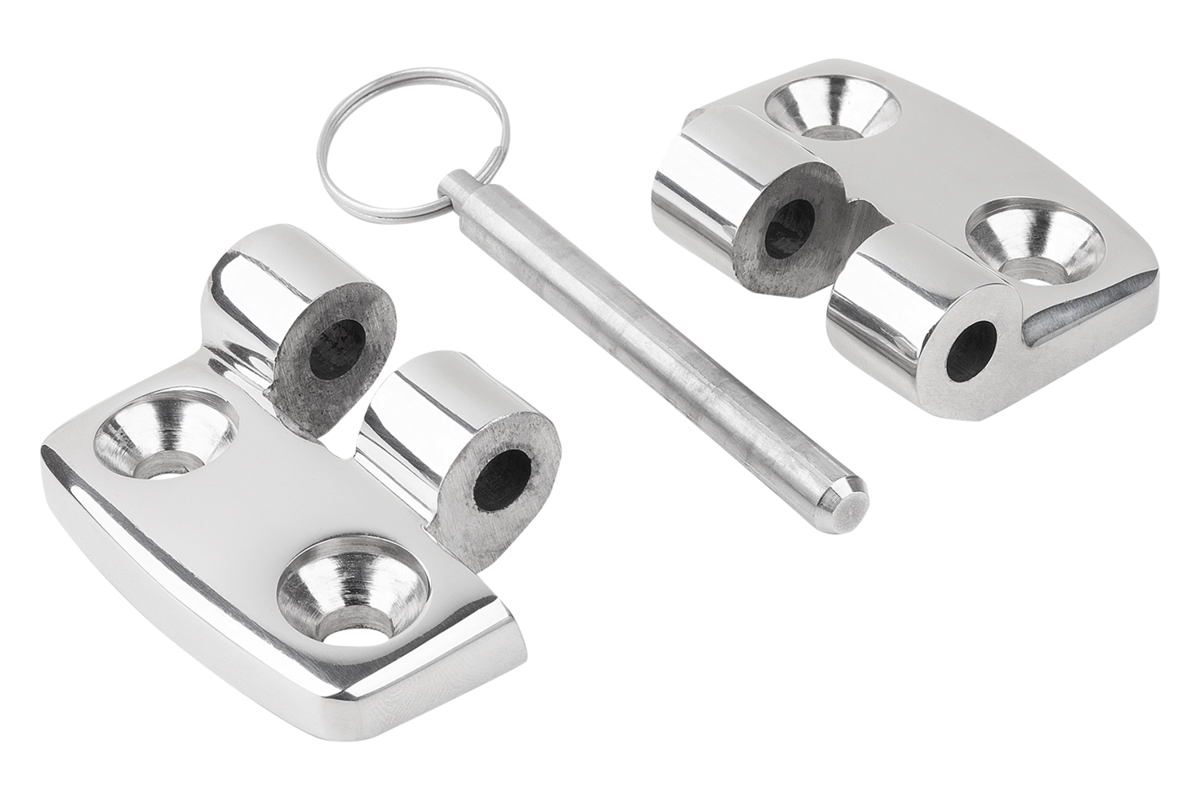

I perni delle cerniere possono essere rimossi senza attrezzi, consentendo di separare e collegare rapidamente le metà delle cerniere.
Le cerniere vengono utilizzate su sportelli, coperchi o telai.
Utilizzabili sia all'interno che all'esterno.

Acciaio inox 1.4401.

Perno e accessori in acciaio inox 1.4305.

Cerniera lucidata.
Perno non trattato.
Accessori non trattati.

I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.

I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.

I diversi materiali a cui vengono fissate le cerniere e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.

montaggio/smontaggio senza attrezzi

Due metà di cerniera.
Perno dell'asse selezionato e/o accessori.

Combinazioni di diverse lunghezze delle lamelle delle cerniere.

Forma A: con perno a innesto
Forma B: con perno/testa e anello portachiavi
Forma C: con perno/testa e copiglia

2) Perno dell'asse
3) Copiglia
4) Anello portachiavi

K0776 Perno a innesto con bloccaggio pieghevole.
Perno con testa ISO 2341.
Perno a innesto con anello portachiavi.
K1136 Copiglia DIN EN ISO 1234.
K0367 Anello portachiavi.
