Positionsanzeige quasi-absolut, netzunabhängig, Anzeigegenauigkeit 10 µm, kleine Bauform
K1905

Positionsanzeige quasi-absolut, netzunabhängig,...

zurück

Artikelbeschreibung/Produktabbildungen

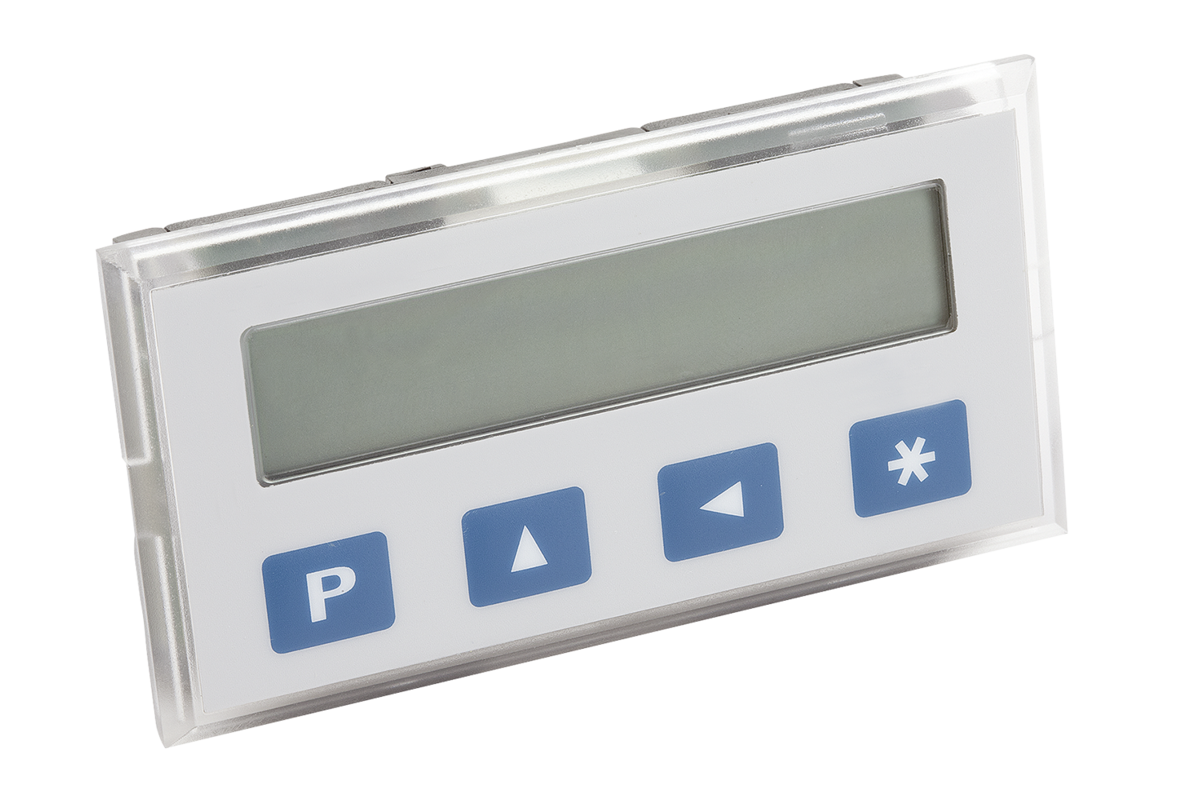

BeschreibungWerkstoff:Gehäuse Kunststoff.
Sichtfenster LCD-Anzeige.
Ausführung:Positionsanzeige mit integriertem Batteriefach.
Sensor steckbar.
Low Power LCD.
Hinweis:Digitale, netzunabhängige Messanzeige zur spielfreien Positioniererfassung.
Das System wird oft für Messaufgaben an Längen- und Winkelanschlägen (an Formatkreissägen, Blechstanzen, Abkantpressen,...) in Industrie und Handwerk eingesetzt.
Für den Schalttafeleinbau gelten die empfohlenen Abmessungen 67+3 x 33+0,3.
Die Winkelanzeige ist programmierbar.
Der Anzeigebereich ist ~11 mm hoch und Skalierbar von -999999 bis 999999.
Die max. Anzeigegenauigkeit beträgt dezimal bis 10 µm.
Die Positionsanzeige verfügt über einen batteriegepufferten Speicher und über eine Batterieüberwachung mit Low-Batt Symbol bei ~2,4 V.
Ein einfacher Batteriewechsel ist über das Batteriefach möglich.
Die Energieversorgung erfolgt über 2 Micro-AAA Batterien (nicht im Lieferumfang enthalten).
Technische Daten:- Auflösung 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01 inch
- Systemgenauigkeit ±(0,1 + 0,01 x L) mm, L in m
- Betriebsspannung 3 V DC, verpolsicher
- Stromaufnahme ~150 µA bei 3 V DC
- Wiederholgenauigkeit ±0,01mm
- Verfahrgeschwindigkeit max. 5 m/s
- EMV EN 61000-6-2; EN 61000-6-4
- Schutzart IP 40, Gesamtgerät
- Schutzart IP 54, frontseitig
Temperaturbereich:- Umgebungstemperatur 0…60 °C
- Lagertemperatur -10…70 °C
Montage:Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.Funktionen:- Kettenmaß- und Resetfunktion
- Direkteingabe des Referenz-/ Offsetwert

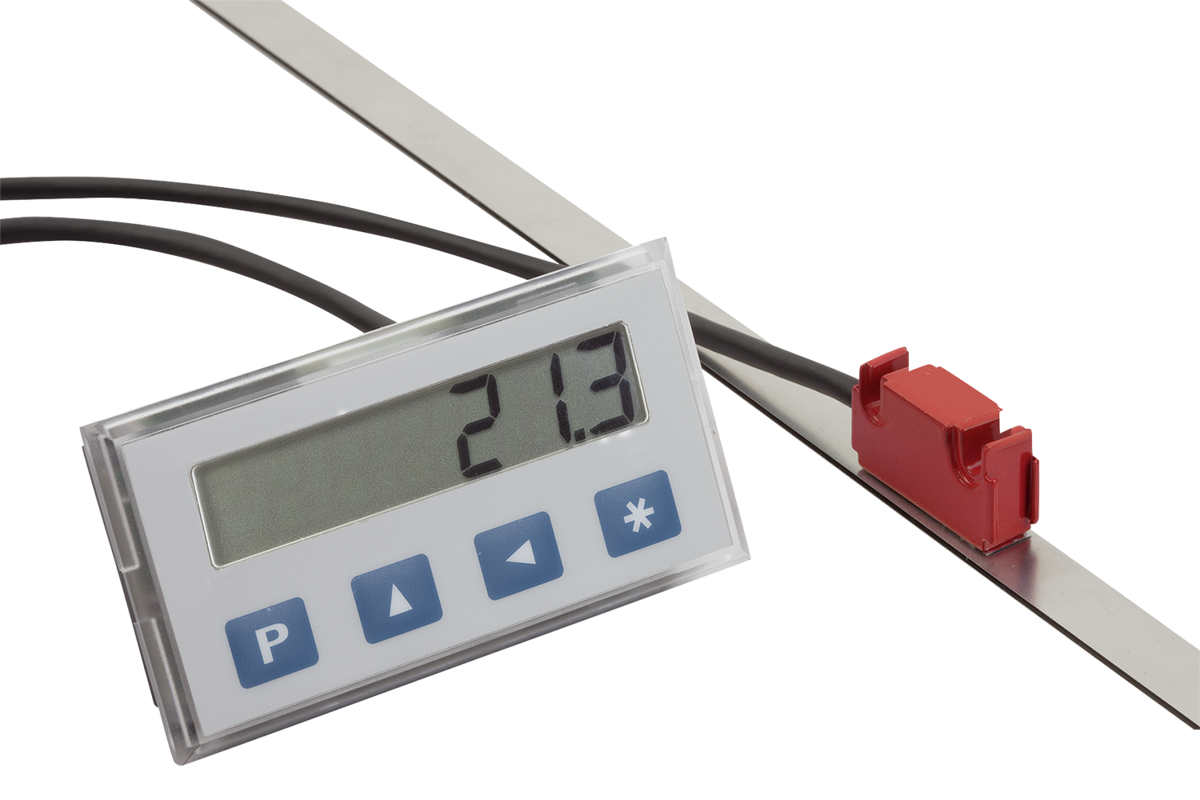

Zubehör:- Magnetsensoren K1959
- Magnetbänder K1663

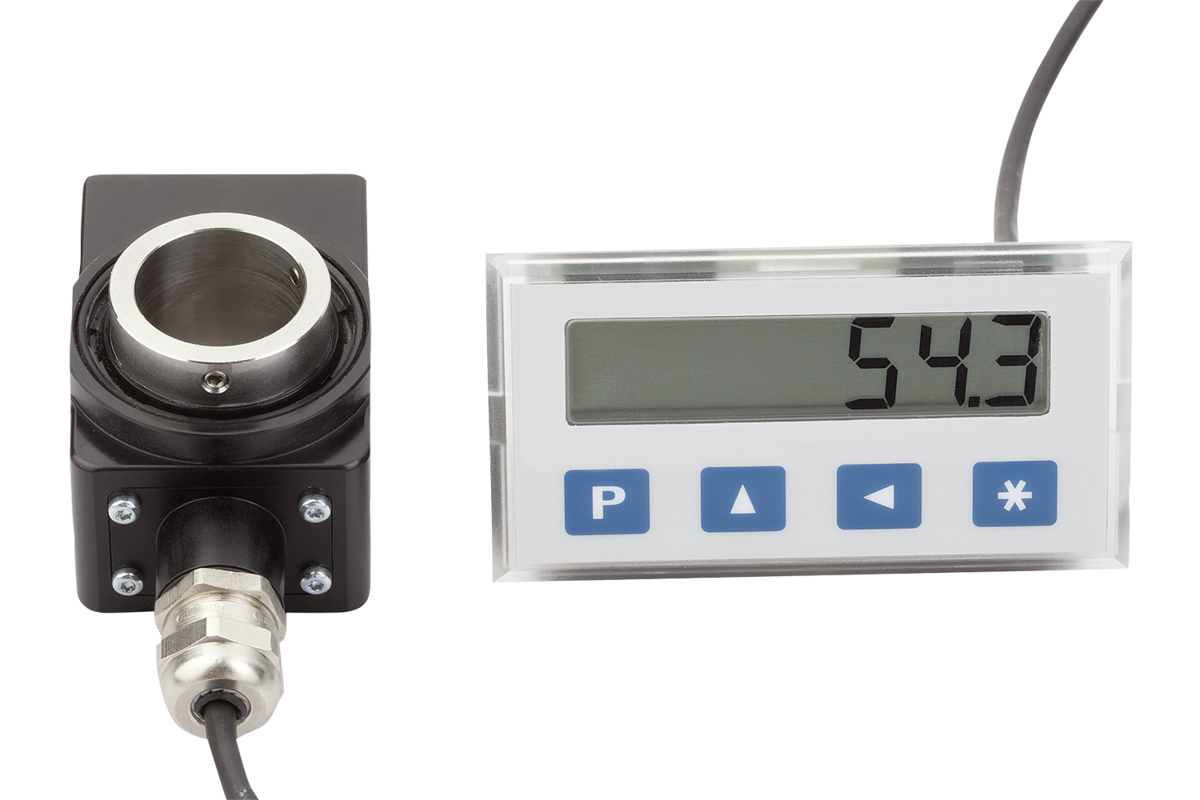

- Hohlwellensensoren K1926

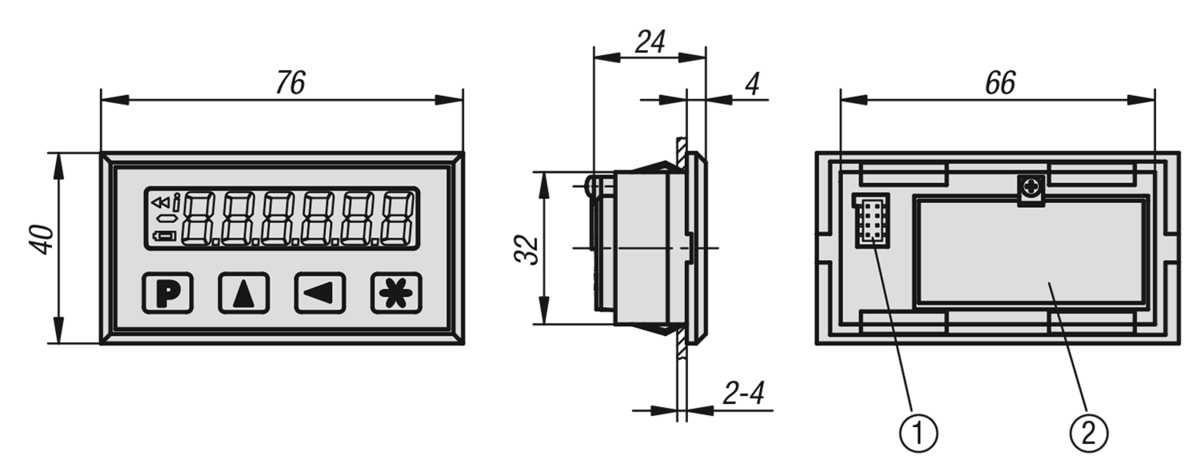

Beachten:Die relative Luftfeuchtigkeit darf max. 95% betragen. Eine Betauung ist nicht zulässig.Zeichnungshinweis:
1) Sensoranschluss
2) Batteriefach
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K1905 Positionsanzeige quasi-absolut, netzunabhängig, Anzeigegenauigkeit 10 µm, kleine Bauform 307 kB

Zeichnungen

Positionsanzeige quasi-absolut, netzunabhängig, Anzeigegenauigkeit 10 µm, kleine Bauform

Artikelauswahl/-filter

Bestellnummer

BenennungCADZub.PreisBestellen
K1905.01Positionsanzeige 284.08 CHF
