BeschreibungWerkstoff:Gehäuse Aluminium. Kabelmantel PUR.Ausführung:Kompakte Bauform von Sensor und Stecker. M8-Steckverbinder, 6-polig, 1x Stift (E15). Anschlusskabel 6-adrig ø 5,2 mm. Biegeradius Kabel >= 52 mm (dynamisch).Hinweis:Arbeitet mit Magnetbändern K1663. Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen. Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgt über die Folgeelektronik. Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik. Steckbarer Anschluss an die Positionsanzeiger K1657.Technische Daten:- Schutzart IP 67; EN 60529 (Sensorkopf) - Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27 - Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6Temperaturbereich:- Umgebungstemperatur 0…60 °C - Lagertemperatur -10…70 °CMontage:Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen. A) Leseabstand Sensor/ Band ≤ 2 mm B) seitlicher Versatz ± 2 mm C) Fluchtungsfehler ± 3° D) Längsneigung ± 1° E) Seitenneigung ± 3°Zubehör:Positionsanzeiger K1657. Magnetbänder K1663.Beachten:Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf).Zeichnungshinweis:

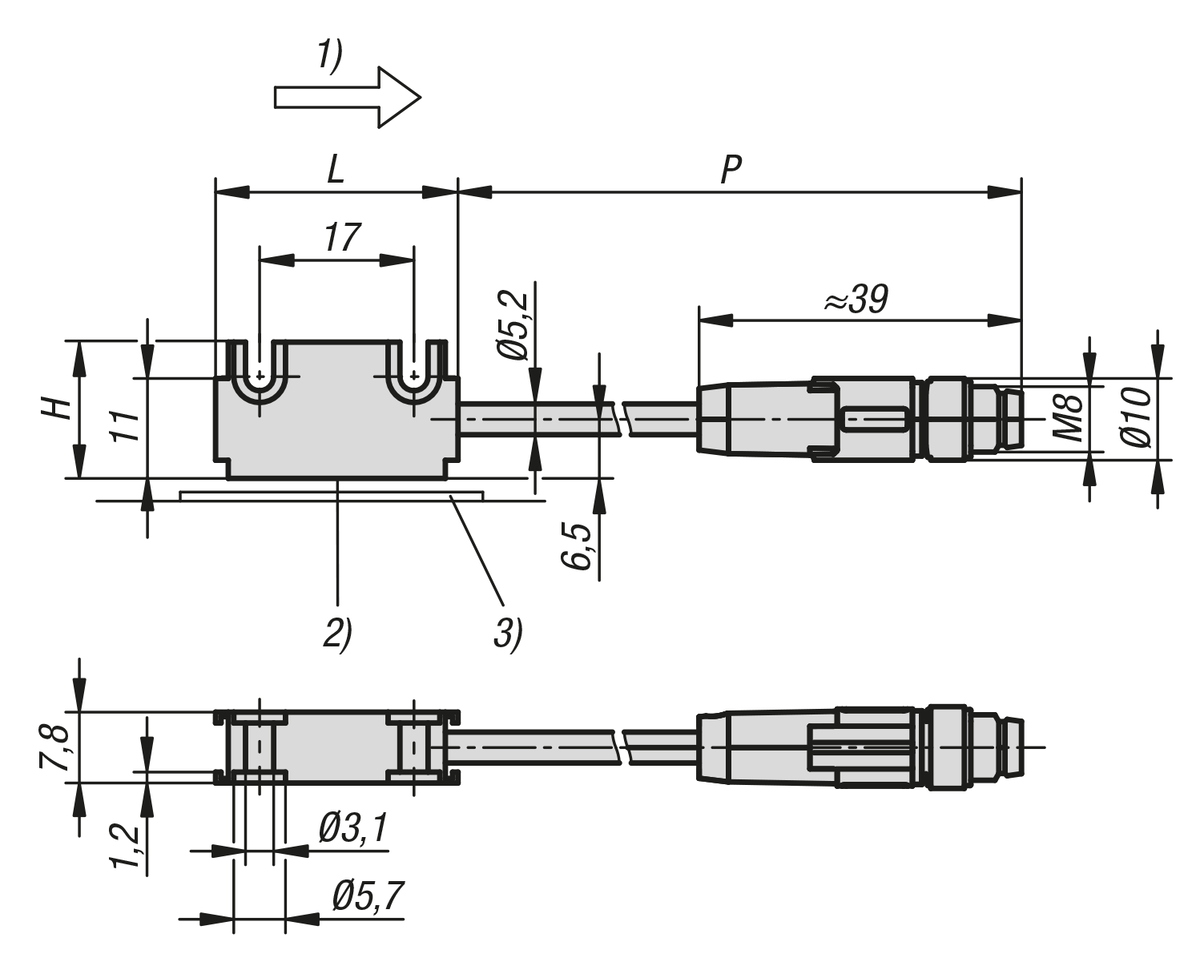

1) Sinus vor Cosinus 2) aktive Messfläche 3) Magnetband
Besonderheiten:
