Magnetband inkremental kodierter Maßstab, 5 mm Pollänge

zurück

Produkte
- Bedienteile | Normelemente
  - Handräder, Handkurbeln, Positionsanzeiger
    - Magnetband inkremental kodierter Maßstab, 5 mm Pollänge

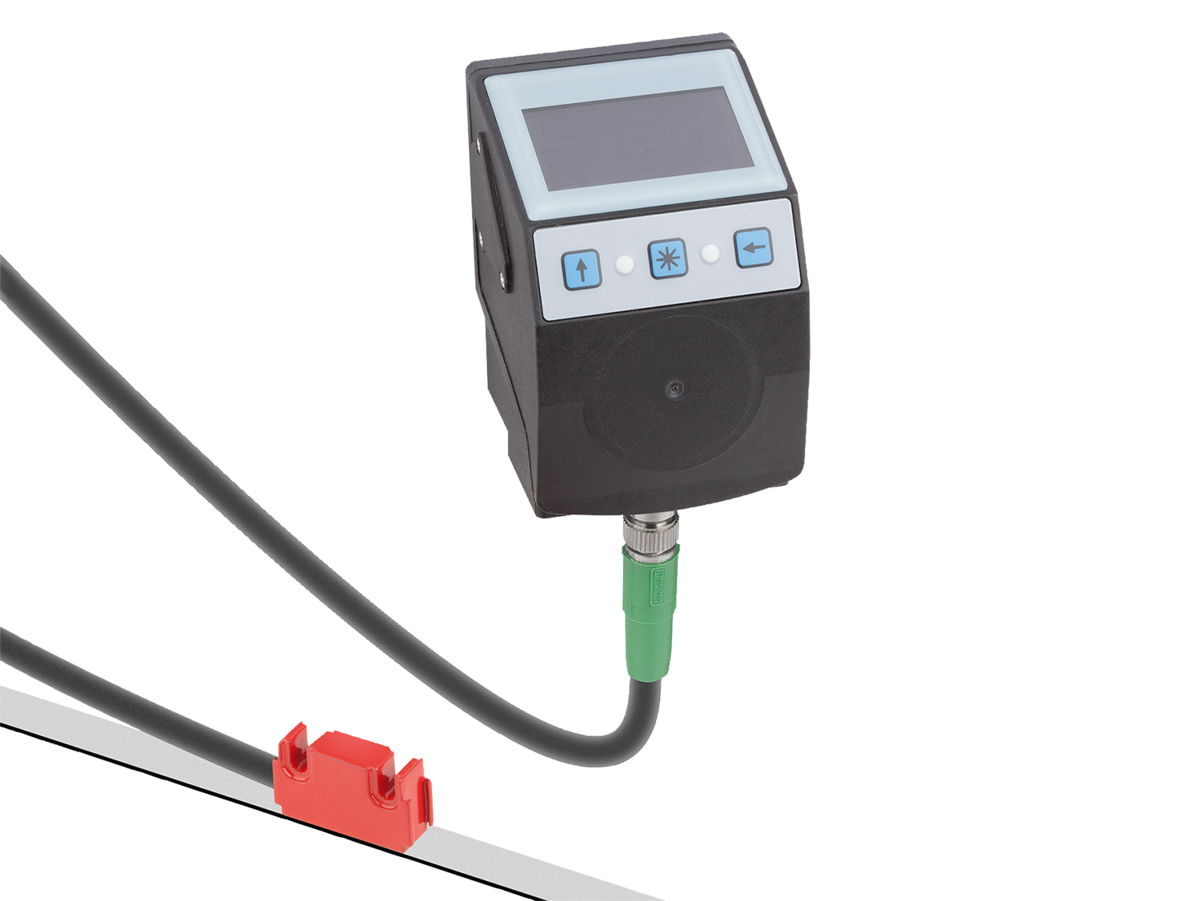

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Magnetband magnetisiertes Kunststoffband.
Trägerband Stahl.
Abdeckband Edelstahl.Ausführung:Inkremental kodierter Maßstab.
Pollänge 5 mm.Hinweis:Einfache Klebemontage, Selbstkonfektionierung möglich.
Die erforderliche Bandlänge berechnet sich aus:
Messweg + Sensorlänge "L" + (2 x Vor- bzw. Nachlauf "B").
L = siehe Zeichnung des verwendeten Sensors.
B = 10 mm (Vor- und Nachlauf).Technische Daten:- Ausdehnungskoeffizient (11 ± 1) x 10-6/K (Federstahl)Temperaturbereich:- Umgebungstemperatur -20…70 °C
- Lagertemperatur -40…70 °CMontage:Die Montage erfolgt über ein vormontiertes, doppelseitiges Klebeband und muss anhand der Benutzerinformation durchgeführt werden.Auf Anfrage:Weitere Längen von 0,1…100 m, in 0,1 m Schritten.Beachten:Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig.Zeichnungshinweis:

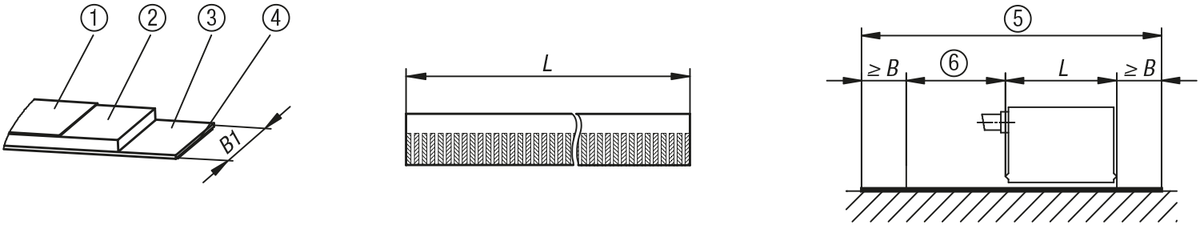

1) Abdeckband A = 0,176 mm
2) Magnetband M = 1,0 mm
3) Trägerband T = 0,3 mm
4) Klebeband K = 0,1 mm
5) Erforderliche Bandlänge = Messweg + L + 2 x B
6) Messweg

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1663 Magnetband inkremental kodierter Maßstab, 5 mm Pollänge

165 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	B1	L	Genauigkeit mm	Preis
K1663.010X1000	10	1000	0,1	158.35 CHF
K1663.010X2000	10	2000	0,1	316.66 CHF
K1663.010X3000	10	3000	0,1	475.02 CHF
K1663.010X4000	10	4000	0,1	633.37 CHF
K1663.010X5000	10	5000	0,1	791.71 CHF
K1663.010X6000	10	6000	0,1	950.04 CHF
K1663.010X7000	10	7000	0,1	1'108.37 CHF
K1663.010X8000	10	8000	0,1	1'266.72 CHF
K1663.010X9000	10	9000	0,1	1'425.04 CHF
K1663.010X10000	10	10000	0,1	1'583.38 CHF
