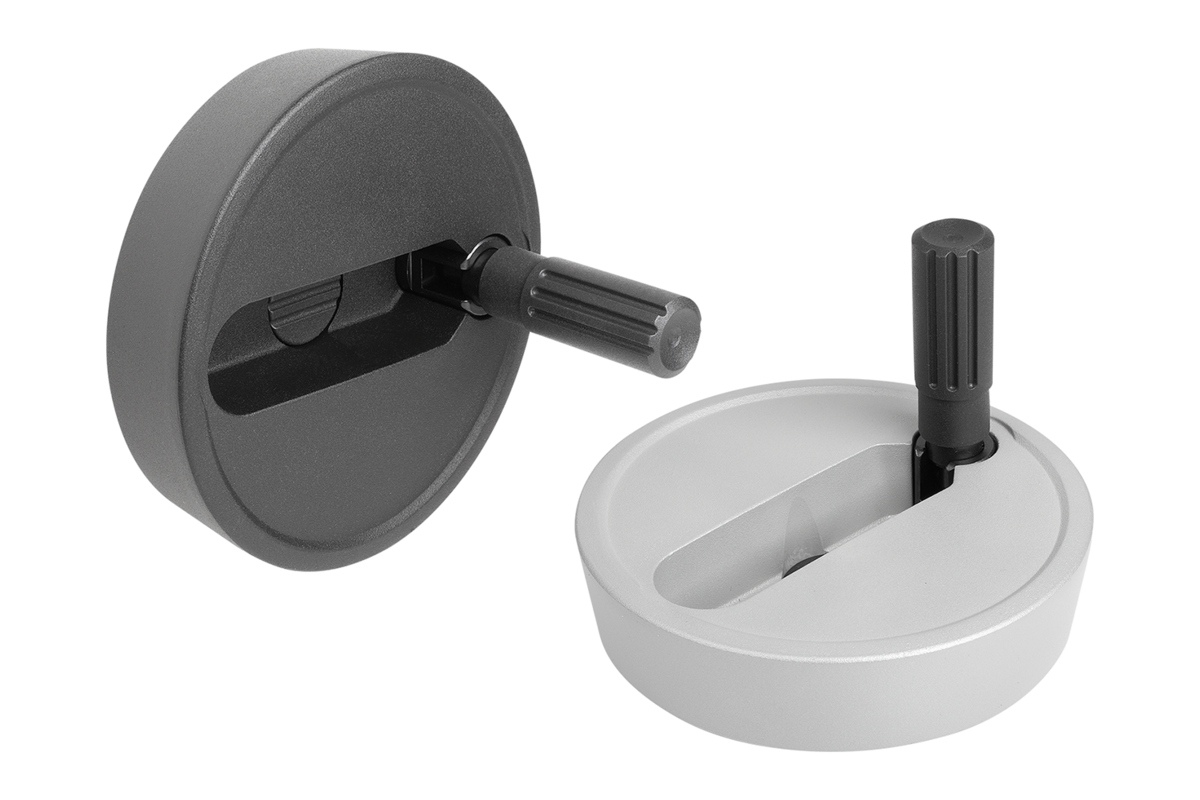

Scheibenhandräder Aluminium mit Zylindergriff umlegbar

K1522

Scheibenhandräder Aluminium mit Zylindergriff umlegbar

Produkte
- Bedienteile | Normelemente
  - Handräder, Handkurbeln, Positionsanzeiger
    - Scheibenhandräder Aluminium mit Zylindergriff umlegbar

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Handrad Aluminium.
Zylindergriff und Nabenabdeckung Thermoplast, schwarz.
Zylindergriffachse Stahl brüniert.
Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz.Ausführung:Schwarz oder silber pulverbeschichtet.

Mit Passbohrung.
Mit Passbohrung und Passfedernut.
Mit Passbohrung und Querbohrung.
Mit Passbohrung, Passfedernut und Querbohrung.Hinweis:Rund- und Planlauf des Radkranzes ≤ 0,4 mm.Montage:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027.Zubehör:K0173 Vorlegscheiben.

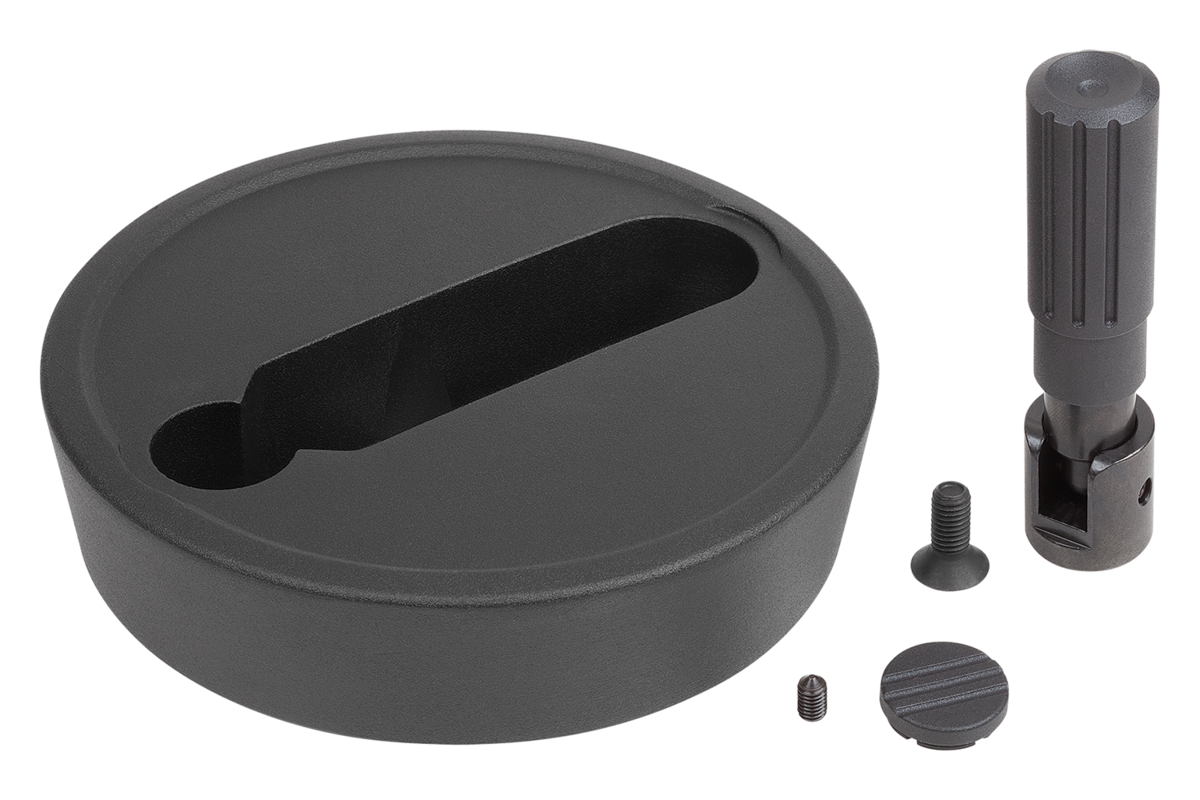

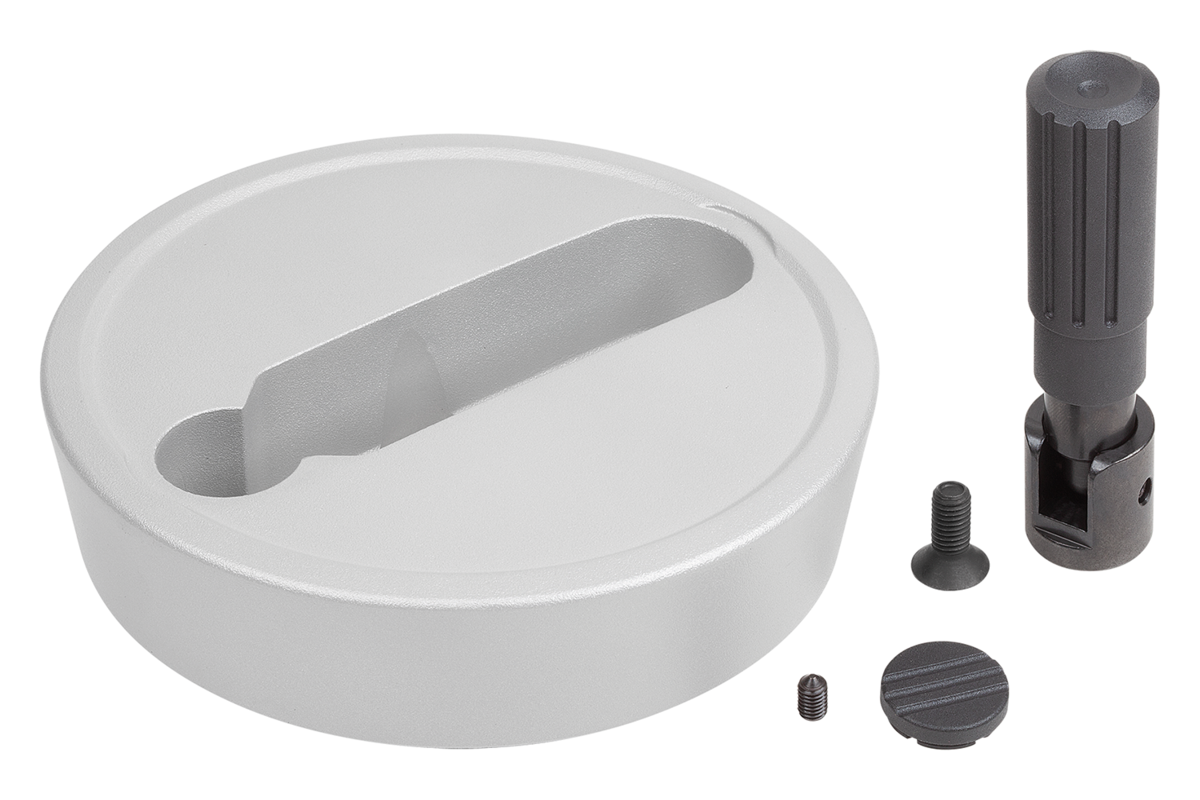

K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.LieferumfangAluminiumhandrad.
Nabenabdeckung.
Zylindergriff umlegbar.
Gewindestift ISO 4027 (Ausführungen mit Querbohrung).Zeichnungshinweis:

1) Lage der Querbohrung zur Passfedernut 90° versetzt

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1522 Scheibenhandräder Aluminium mit Zylindergriff umlegbar

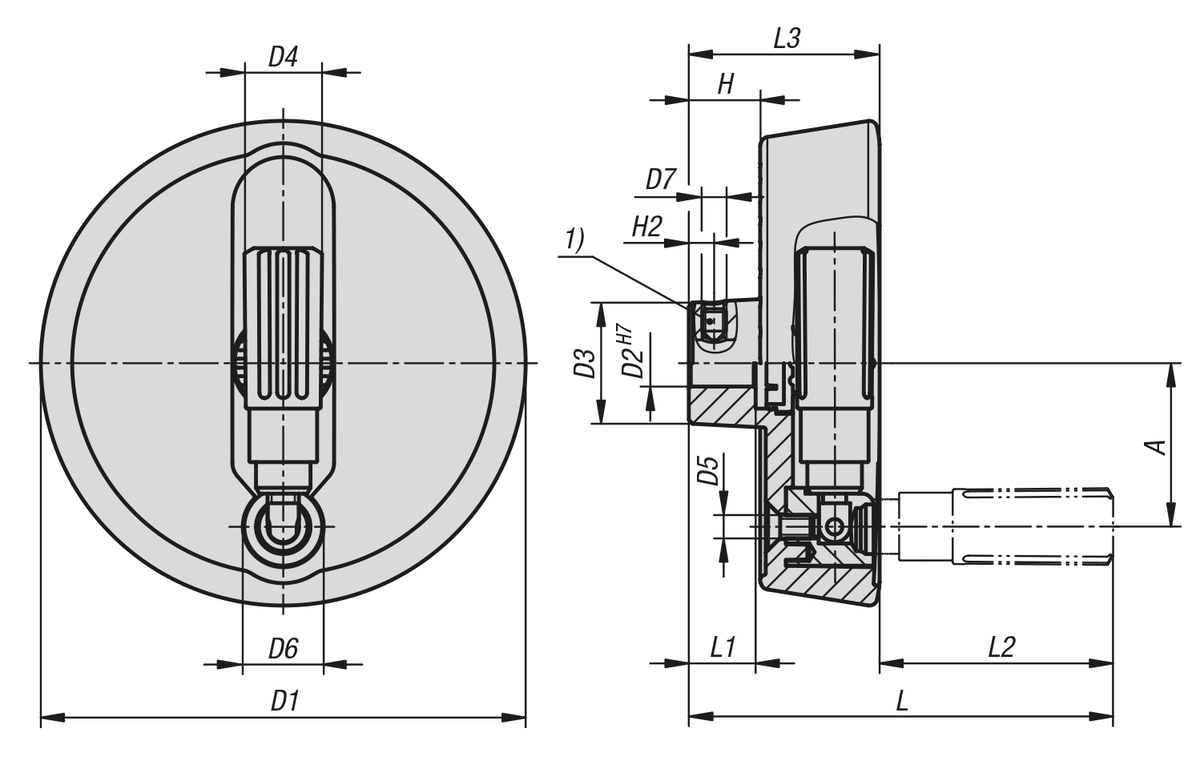

Zeichnungen (Gesamtübersicht)

Scheibenhandräder Aluminium mit Zylindergriff umlegbar

Scheibenhandräder Aluminium mit Zylindergriff umlegbar

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form A, mit Passbohrung und Querbohrung

Zeichnungen

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form A, mit Passbohrung und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	CAD	Zub.	Preis	Bestellen
K1522.1001016	schwarz	A	Passbohrung mit Querbohrung	33	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45			44.73 CHF
K1522.1001216	schwarz	A	Passbohrung mit Querbohrung	33	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45			44.73 CHF
K1522.1251216	schwarz	A	Passbohrung mit Querbohrung	42	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49			47.98 CHF
K1522.1251416	schwarz	A	Passbohrung mit Querbohrung	42	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49			47.98 CHF
K1522.1001026	silber	A	Passbohrung mit Querbohrung	33	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45			44.73 CHF
K1522.1001226	silber	A	Passbohrung mit Querbohrung	33	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45			44.73 CHF
K1522.1251226	silber	A	Passbohrung mit Querbohrung	42	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49			47.98 CHF
K1522.1251426	silber	A	Passbohrung mit Querbohrung	42	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49			47.98 CHF

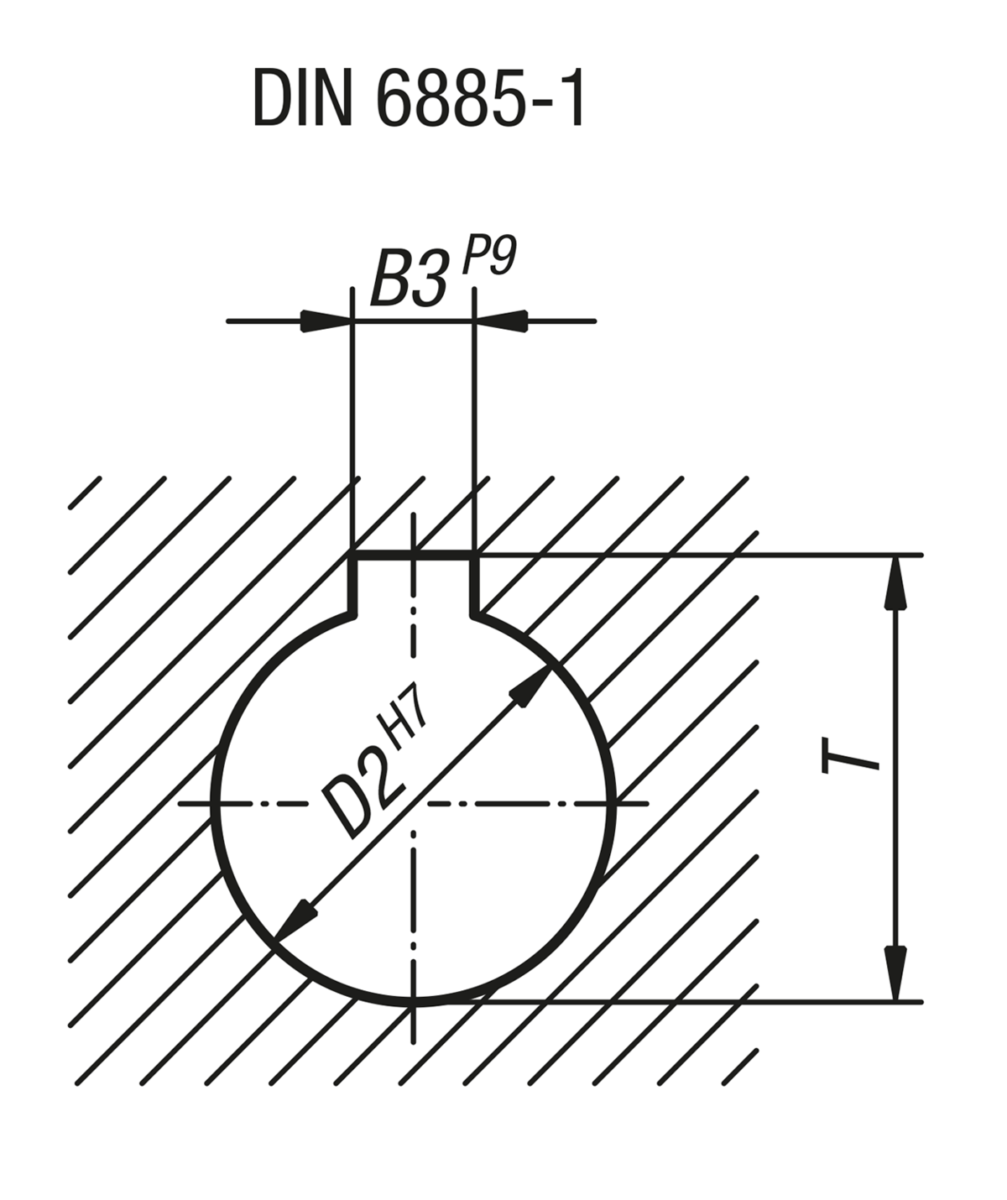

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form B, mit Passbohrung, Passfedernut und Querbohrung

Zeichnungen

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form B, mit Passbohrung, Passfedernut und Querbohrung

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form B, mit Passbohrung, Passfedernut und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	CAD	Zub.	Preis	Bestellen
K1522.100101036	schwarz	B	Passbohrung mit Nut, mit Querbohrung	33	3	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	11,4			46.24 CHF
K1522.100121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	33	4	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	13,8			46.24 CHF
K1522.125121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	42	4	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	13,8			49.51 CHF
K1522.125141056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	42	5	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	16,3			49.51 CHF
K1522.100102036	silber	B	Passbohrung mit Nut, mit Querbohrung	33	3	100	10	28	16	M5	16	M6	17,4	5,5	92,5	17	47,5	45	11,4			46.24 CHF
K1522.100122046	silber	B	Passbohrung mit Nut, mit Querbohrung	33	4	100	12	28	16	M5	16	M6	17,4	6,5	92,5	17	47,5	45	13,8			46.24 CHF
K1522.125122046	silber	B	Passbohrung mit Nut, mit Querbohrung	42	4	125	12	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	13,8			49.51 CHF
K1522.125142056	silber	B	Passbohrung mit Nut, mit Querbohrung	42	5	125	14	31	19,9	M6	20	M6	18,3	6,5	105,5	18	56,5	49	16,3			49.51 CHF

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form C, mit Passbohrung und Passfedernut

Zeichnungen

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form C, mit Passbohrung und Passfedernut

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form C, mit Passbohrung und Passfedernut

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	B3	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	T	CAD	Zub.	Preis	Bestellen
K1522.10010103	schwarz	C	Passbohrung mit Nut	33	3	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	11,4			45.43 CHF
K1522.10012104	schwarz	C	Passbohrung mit Nut	33	4	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	13,8			45.43 CHF
K1522.12512104	schwarz	C	Passbohrung mit Nut	42	4	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	13,8			49.01 CHF
K1522.12514105	schwarz	C	Passbohrung mit Nut	42	5	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	16,3			49.01 CHF
K1522.10010203	silber	C	Passbohrung mit Nut	33	3	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	11,4			45.43 CHF
K1522.10012204	silber	C	Passbohrung mit Nut	33	4	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	13,8			45.43 CHF
K1522.12512204	silber	C	Passbohrung mit Nut	42	4	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	13,8			49.01 CHF
K1522.12514205	silber	C	Passbohrung mit Nut	42	5	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	16,3			49.01 CHF

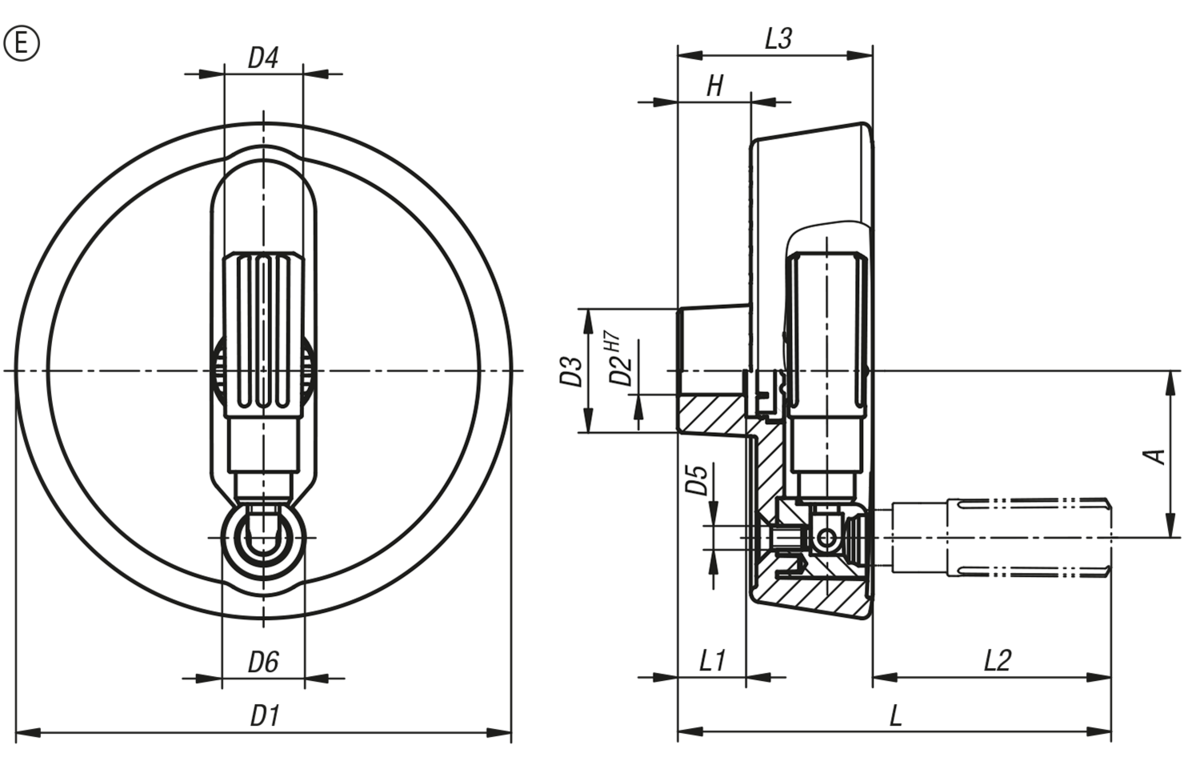

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form E, mit Passbohrung

Zeichnungen

Scheibenhandräder Aluminium mit Zylindergriff umlegbar, Form E, mit Passbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	CAD	Zub.	Preis	Bestellen
K1522.100101	schwarz	E	mit Passbohrung	33	100	10	28	16	M5	16	17,4	92,5	17	47,5	45			43.80 CHF
K1522.100121	schwarz	E	mit Passbohrung	33	100	12	28	16	M5	16	17,4	92,5	17	47,5	45			43.80 CHF
K1522.125121	schwarz	E	mit Passbohrung	42	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49			47.19 CHF
K1522.125141	schwarz	E	mit Passbohrung	42	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49			47.19 CHF
K1522.100102	silber	E	mit Passbohrung	33	100	10	28	16	M5	16	17,4	92,5	17	47,5	45			43.80 CHF
K1522.100122	silber	E	mit Passbohrung	33	100	12	28	16	M5	16	17,4	92,5	17	47,5	45			43.80 CHF
K1522.125122	silber	E	mit Passbohrung	42	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49			47.19 CHF
K1522.125142	silber	E	mit Passbohrung	42	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49			47.19 CHF
