Handkurbelnmit Zylindergriff drehbar

K0659

Handkurbeln mit Zylindergriff drehbar

Produkte
- Bedienteile | Normelemente
  - Handräder, Handkurbeln, Positionsanzeiger
    - Handkurbeln mit Zylindergriff drehbar

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Kurbel Thermoplast.
Zylindergriff Thermoplast und Stahl.Ausführung:Thermoplast schwarzgrau.
Stahlteile brüniert.Hinweis:Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert.
Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).Zubehör:K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.Zeichnungshinweis:

1) Lage der Querbohrung zur Passfedernut 90° versetzt

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0659 Handkurbelnmit Zylindergriff drehbar

Zeichnungen (Gesamtübersicht)

Handkurbelnmit Zylindergriff drehbar

Handkurbelnmit Zylindergriff drehbar

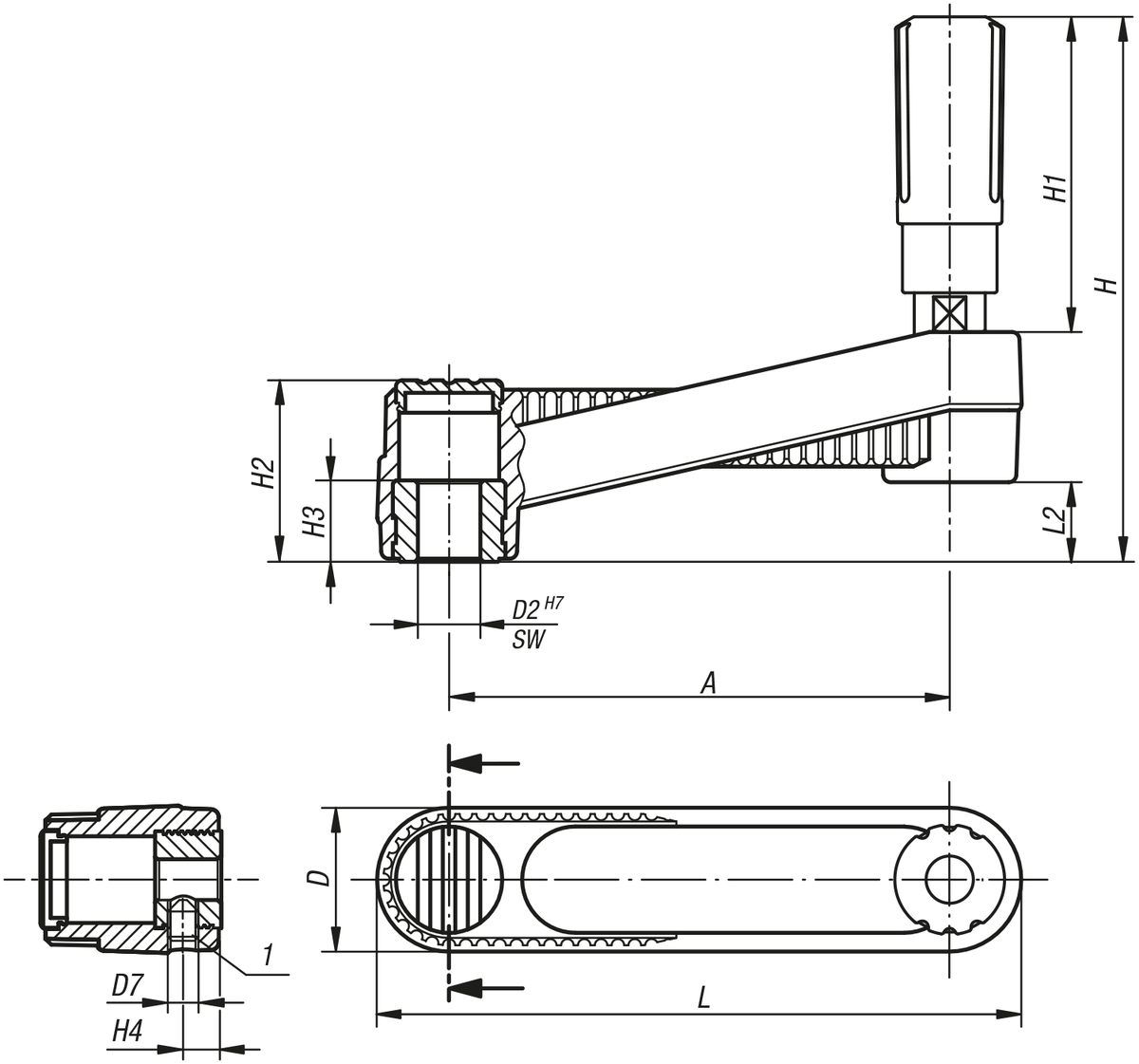

Handkurbeln mit Zylindergriff drehbar, Passbohrung ohne Nut

Zeichnungen

Handkurbeln mit Zylindergriff drehbar, Passbohrung ohne Nut

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Ausführung 2	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	CAD	Zub.	Preis	Bestellen
K0659.3108	Passbohrung	ohne Querbohrung	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7			12.84 CHF
K0659.3110	Passbohrung	ohne Querbohrung	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7			12.84 CHF
K0659.3210	Passbohrung	ohne Querbohrung	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7			14.36 CHF
K0659.3212	Passbohrung	ohne Querbohrung	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7			14.36 CHF
K0659.3312	Passbohrung	ohne Querbohrung	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5			19.76 CHF
K0659.3314	Passbohrung	ohne Querbohrung	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5			19.76 CHF
K0659.31086	Passbohrung	mit Querbohrung	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7			16.23 CHF
K0659.31106	Passbohrung	mit Querbohrung	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7			16.23 CHF
K0659.32106	Passbohrung	mit Querbohrung	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7			17.74 CHF
K0659.32126	Passbohrung	mit Querbohrung	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7			17.74 CHF
K0659.33126	Passbohrung	mit Querbohrung	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5			23.14 CHF
K0659.33146	Passbohrung	mit Querbohrung	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5			23.14 CHF

Handkurbeln mit Zylindergriff drehbar, Passbohrung mit Nut

Zeichnungen

Handkurbeln mit Zylindergriff drehbar, Passbohrung mit Nut

Handkurbeln mit Zylindergriff drehbar, Passbohrung mit Nut

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Ausführung 2	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	CAD	Zub.	Preis	Bestellen
K0659.310802	Passbohrung mit Nut	ohne Querbohrung	80	2	24	8	-	85,8	49,1	28,5	13	-	104	12,7	9			15.48 CHF
K0659.311003	Passbohrung mit Nut	ohne Querbohrung	80	3	24	10	-	85,8	49,1	28,5	13	-	104	12,7	11,4			15.48 CHF
K0659.321003	Passbohrung mit Nut	ohne Querbohrung	100	3	29	10	-	107,1	61,4	35,5	13	-	129	15,7	11,4			17.02 CHF
K0659.321204	Passbohrung mit Nut	ohne Querbohrung	100	4	29	12	-	107,1	61,4	35,5	13	-	129	15,7	13,8			17.02 CHF
K0659.331204	Passbohrung mit Nut	ohne Querbohrung	125	4	36	12	-	139,5	82,5	44	18,5	-	161	19,5	13,8			22.41 CHF
K0659.331405	Passbohrung mit Nut	ohne Querbohrung	125	5	36	14	-	139,5	82,5	44	18,5	-	161	19,5	16,3			22.41 CHF
K0659.3212046	Passbohrung mit Nut	mit Querbohrung	100	4	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	13,8			20.41 CHF
K0659.3210036	Passbohrung mit Nut	mit Querbohrung	100	3	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	11,4			20.41 CHF
K0659.3312046	Passbohrung mit Nut	mit Querbohrung	125	4	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	13,8			25.80 CHF
K0659.3314056	Passbohrung mit Nut	mit Querbohrung	125	5	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	16,3			25.80 CHF
K0659.3108026	Passbohrung mit Nut	mit Querbohrung	80	2	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	9			18.87 CHF
K0659.3110036	Passbohrung mit Nut	mit Querbohrung	80	3	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	11,4			18.87 CHF

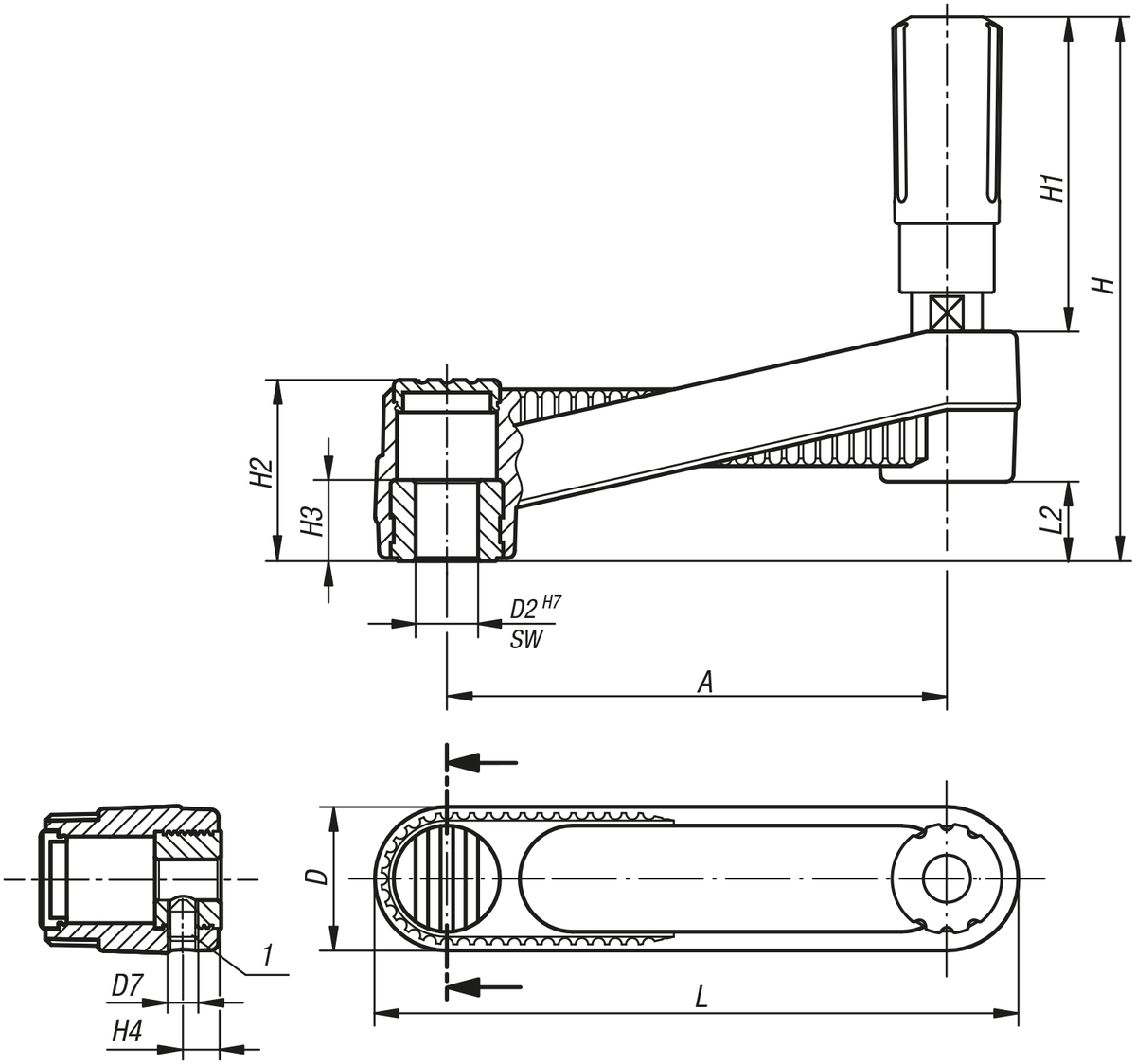

Handkurbeln mit Zylindergriff drehbar, Innenvierkant

Zeichnungen

Handkurbeln mit Zylindergriff drehbar, Innenvierkant

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Ausführung 2	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	CAD	Zub.	Preis	Bestellen
K0659.4108	Innenvierkant	ohne Querbohrung	80	24	-	85,8	49,1	28,5	13	-	104	12,7	8			14.61 CHF
K0659.4110	Innenvierkant	ohne Querbohrung	80	24	-	85,8	49,1	28,5	13	-	104	12,7	10			14.61 CHF
K0659.4210	Innenvierkant	ohne Querbohrung	100	29	-	107,1	61,4	35,5	13	-	129	15,7	10			16.24 CHF
K0659.4212	Innenvierkant	ohne Querbohrung	100	29	-	107,1	61,4	35,5	13	-	129	15,7	12			16.24 CHF
K0659.4312	Innenvierkant	ohne Querbohrung	125	36	-	139,5	82,5	44	18,5	-	161	19,5	12			21.60 CHF
K0659.4314	Innenvierkant	ohne Querbohrung	125	36	-	139,5	82,5	44	18,5	-	161	19,5	14			21.60 CHF
K0659.41086	Innenvierkant	mit Querbohrung	80	24	M6	85,8	49,1	28,5	13	7,5	104	12,7	8			18.00 CHF
K0659.41106	Innenvierkant	mit Querbohrung	80	24	M6	85,8	49,1	28,5	13	7,5	104	12,7	10			18.00 CHF
K0659.42106	Innenvierkant	mit Querbohrung	100	29	M6	107,1	61,4	35,5	13	7,5	129	15,7	10			19.62 CHF
K0659.42126	Innenvierkant	mit Querbohrung	100	29	M6	107,1	61,4	35,5	13	7,5	129	15,7	12			19.62 CHF
K0659.43126	Innenvierkant	mit Querbohrung	125	36	M6	139,5	82,5	44	18,5	7,5	161	19,5	12			24.99 CHF
K0659.43146	Innenvierkant	mit Querbohrung	125	36	M6	139,5	82,5	44	18,5	7,5	161	19,5	14			24.99 CHF
