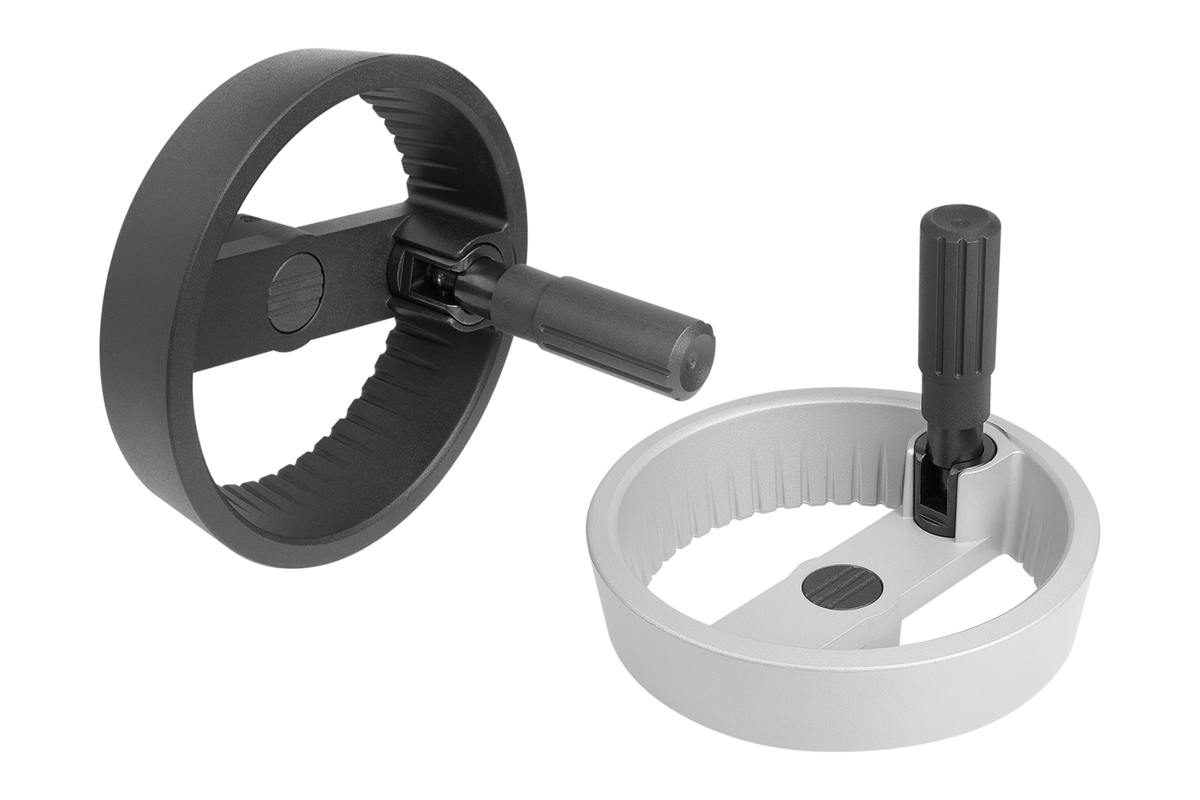

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar

K1525

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar

Produkte
- Bedienteile | Normelemente
  - Handräder, Handkurbeln, Positionsanzeiger
    - 2-Speichenhandräder Aluminium mit Zylindergriff umlegbar

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Handrad Aluminium.
Zylindergriff und Nabenabdeckung Thermoplast, schwarz.
Zylindergriffachse Stahl brüniert.
Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz.Ausführung:Schwarz oder silber pulverbeschichtet.

Mit Passbohrung.
Mit Passbohrung und Passfedernut.
Mit Passbohrung und Querbohrung.
Mit Passbohrung, Passfedernut und Querbohrung.Hinweis:Rund- und Planlauf des Radkranzes ≤ 0,4 mm.Montage:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027.Zubehör:K0173 Vorlegscheiben.

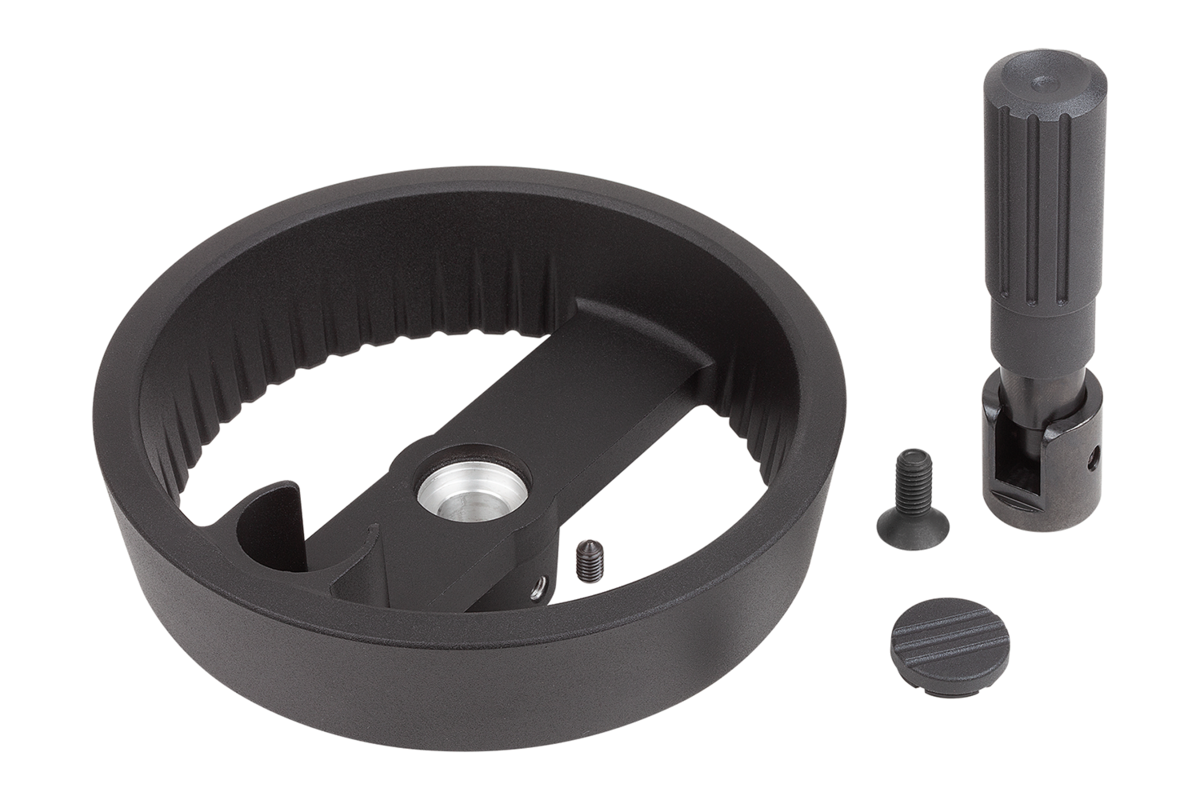

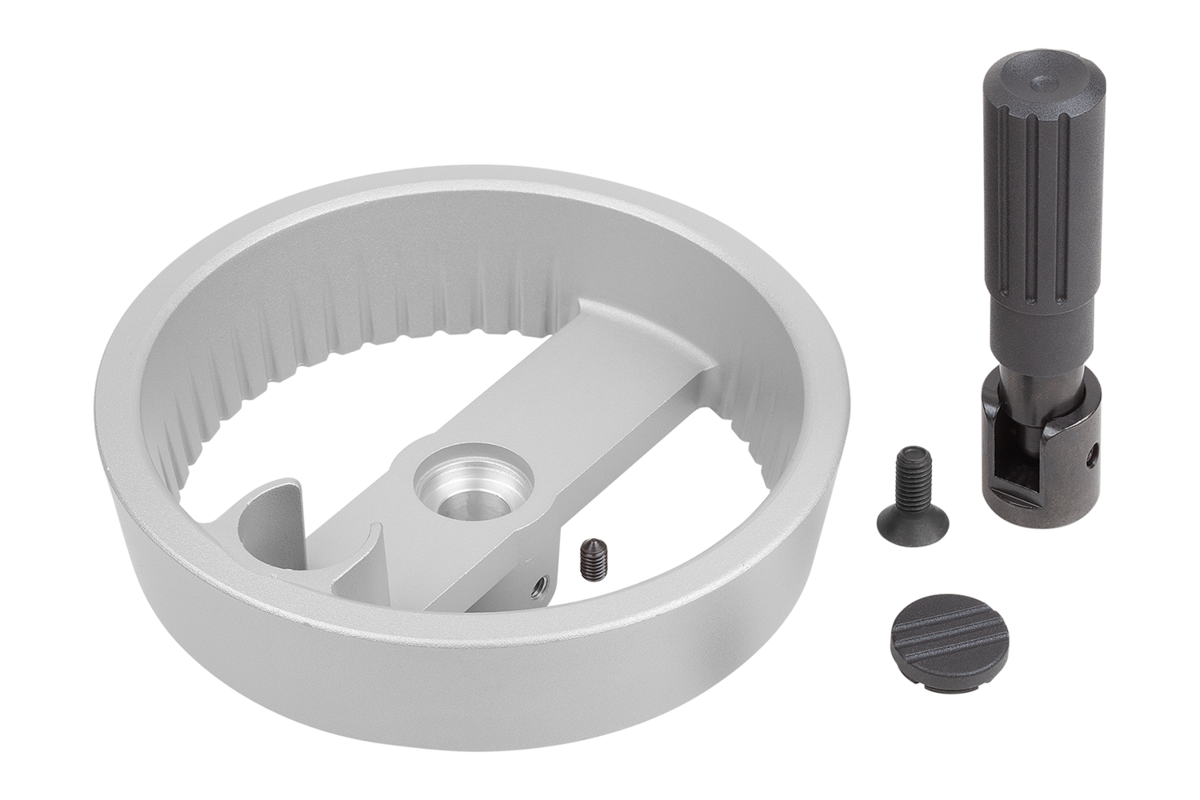

K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.LieferumfangAluminiumhandrad.
Nabenabdeckung.
Zylindergriff umlegbar.

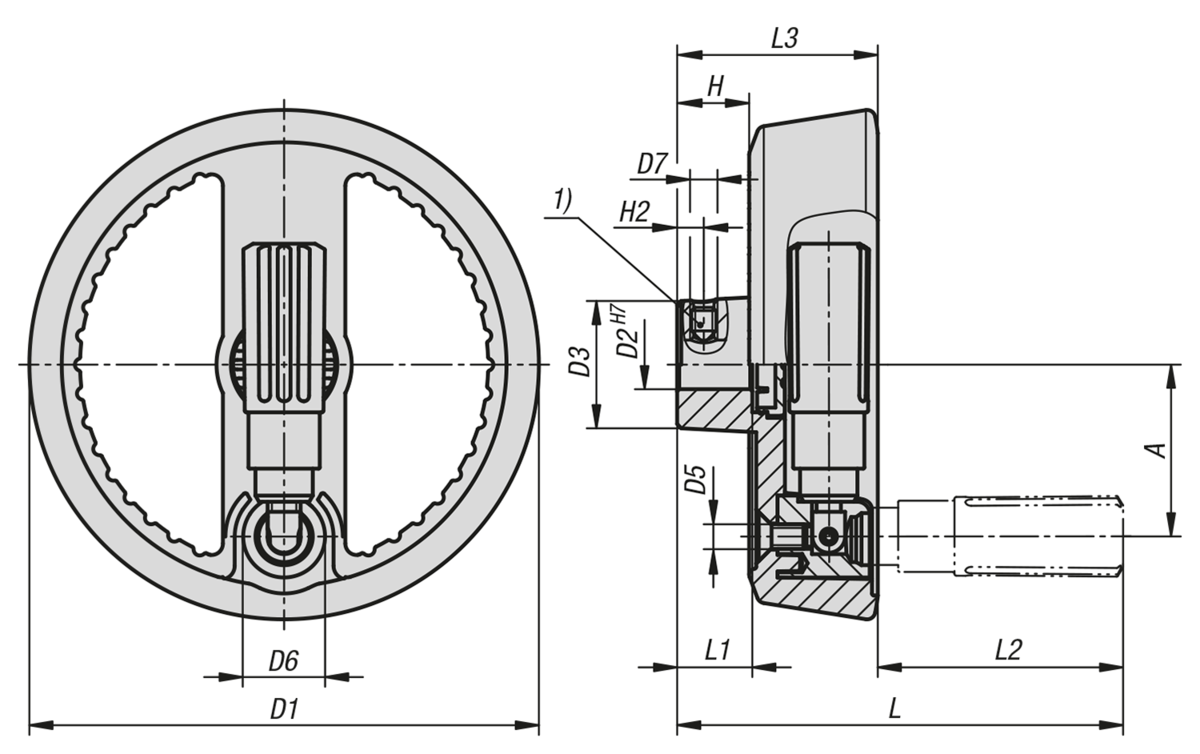

Gewindestift ISO 4027 (Ausführungen mit Querbohrung).Zeichnungshinweis:

1) Lage der Querbohrung zur Passfedernut 90° versetzt

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1525 2-Speichenhandräder Aluminium mit Zylindergriff umlegbar

Zeichnungen (Gesamtübersicht)

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar

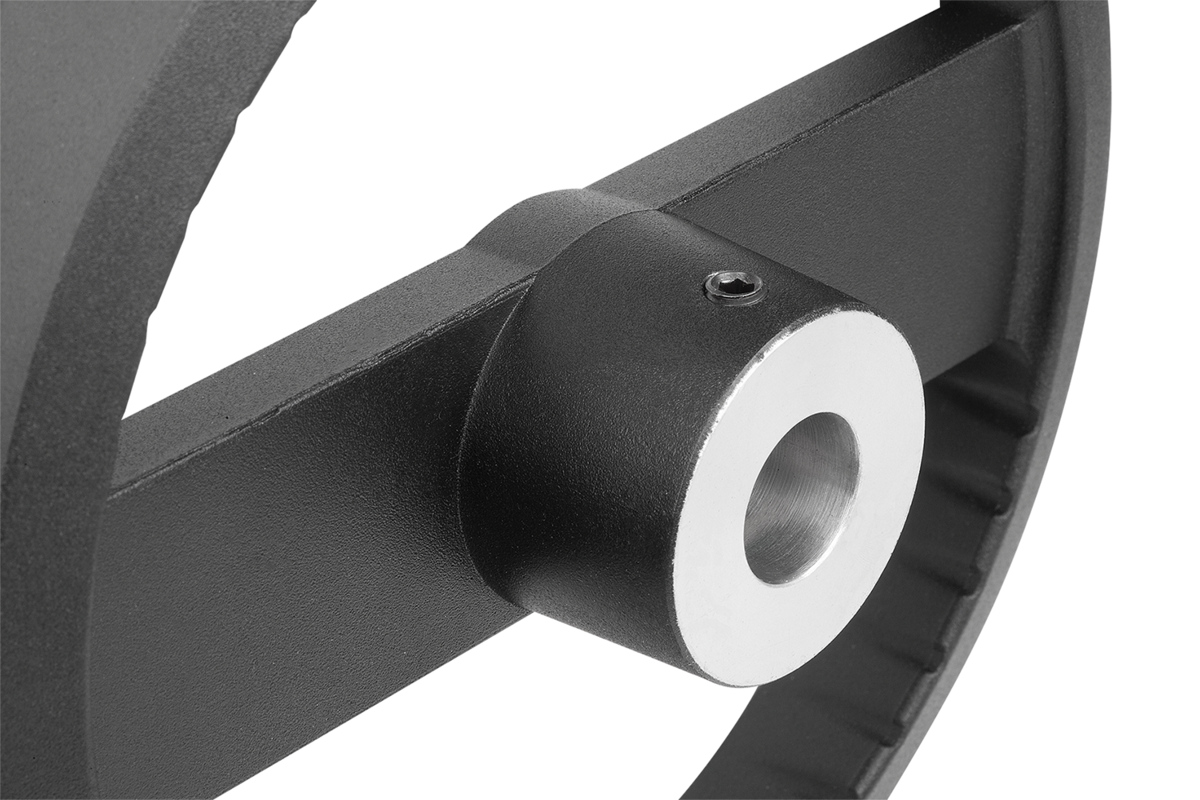

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form A, mit Passbohrung und Querbohrung

Zeichnungen

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form A, mit Passbohrung und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	CAD	Zub.	Preis	Bestellen
K1525.1251216	schwarz	A	Passbohrung mit Querbohrung	42	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49			48.72 CHF
K1525.1251416	schwarz	A	Passbohrung mit Querbohrung	42	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49			48.72 CHF
K1525.1601416	schwarz	A	Passbohrung mit Querbohrung	55	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57			60.48 CHF
K1525.1601616	schwarz	A	Passbohrung mit Querbohrung	55	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57			60.48 CHF
K1525.1251226	silber	A	Passbohrung mit Querbohrung	42	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49			48.72 CHF
K1525.1251426	silber	A	Passbohrung mit Querbohrung	42	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49			48.72 CHF
K1525.1601426	silber	A	Passbohrung mit Querbohrung	55	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57			60.48 CHF
K1525.1601626	silber	A	Passbohrung mit Querbohrung	55	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57			60.48 CHF

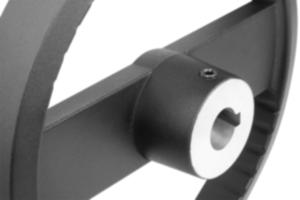

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form B, mit Passbohrung, Passfedernut und Querbohrung

Zeichnungen

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form B, mit Passbohrung, Passfedernut und Querbohrung

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form B, mit Passbohrung, Passfedernut und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	CAD	Zub.	Preis	Bestellen
K1525.125121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	42	4	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	13,8			50.95 CHF
K1525.125141056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	42	5	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	16,3			50.95 CHF
K1525.160141056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	55	5	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	16,3			62.30 CHF
K1525.160161056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	55	5	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	18,3			62.30 CHF
K1525.125122046	silber	B	Passbohrung mit Nut, mit Querbohrung	42	4	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	13,8			50.95 CHF
K1525.125142056	silber	B	Passbohrung mit Nut, mit Querbohrung	42	5	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	16,3			50.95 CHF
K1525.160142056	silber	B	Passbohrung mit Nut, mit Querbohrung	55	5	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	16,3			62.30 CHF
K1525.160162056	silber	B	Passbohrung mit Nut, mit Querbohrung	55	5	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	18,3			62.30 CHF

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form C, mit Passbohrung und Passfedernut

Zeichnungen

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form C, mit Passbohrung und Passfedernut

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form C, mit Passbohrung und Passfedernut

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	B3	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	T	CAD	Zub.	Preis	Bestellen
K1525.12512104	schwarz	C	Passbohrung mit Nut	42	4	125	12	31	19,9	M6	20	17,6	105	18	56	49	13,8			49.82 CHF
K1525.12514105	schwarz	C	Passbohrung mit Nut	42	5	125	14	31	19,9	M6	20	17,6	105	18	56	49	16,3			49.82 CHF
K1525.16014105	schwarz	C	Passbohrung mit Nut	55	5	160	14	36	26	M8	26	17,8	137	20	80	57	16,3			60.77 CHF
K1525.16016105	schwarz	C	Passbohrung mit Nut	55	5	160	16	36	26	M8	26	17,8	137	20	80	57	18,3			60.77 CHF
K1525.12512204	silber	C	Passbohrung mit Nut	42	4	125	12	31	19,9	M6	20	17,6	105	18	56	49	13,8			49.82 CHF
K1525.12514205	silber	C	Passbohrung mit Nut	42	5	125	14	31	19,9	M6	20	17,6	105	18	56	49	16,3			49.82 CHF
K1525.16014205	silber	C	Passbohrung mit Nut	55	5	160	14	36	26	M8	26	17,8	137	20	80	57	16,3			60.77 CHF
K1525.16016205	silber	C	Passbohrung mit Nut	55	5	160	16	36	26	M8	26	17,8	137	20	80	57	18,3			60.77 CHF

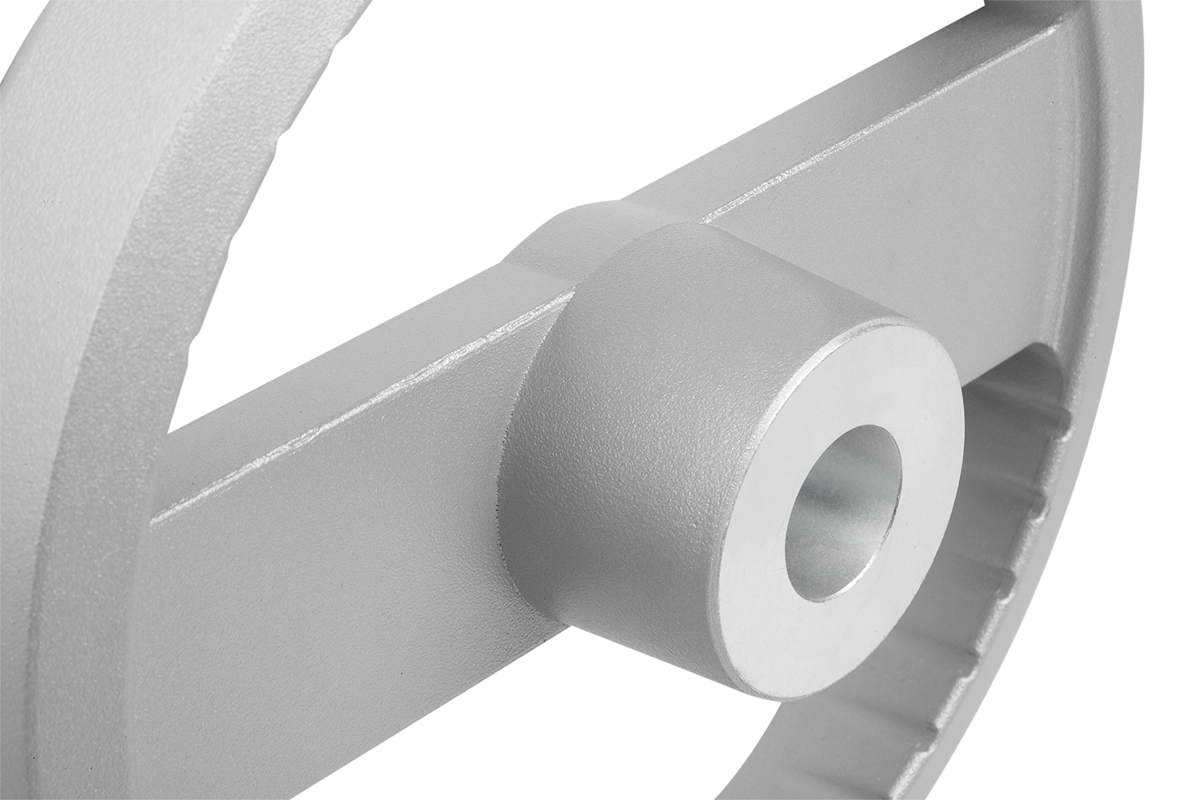

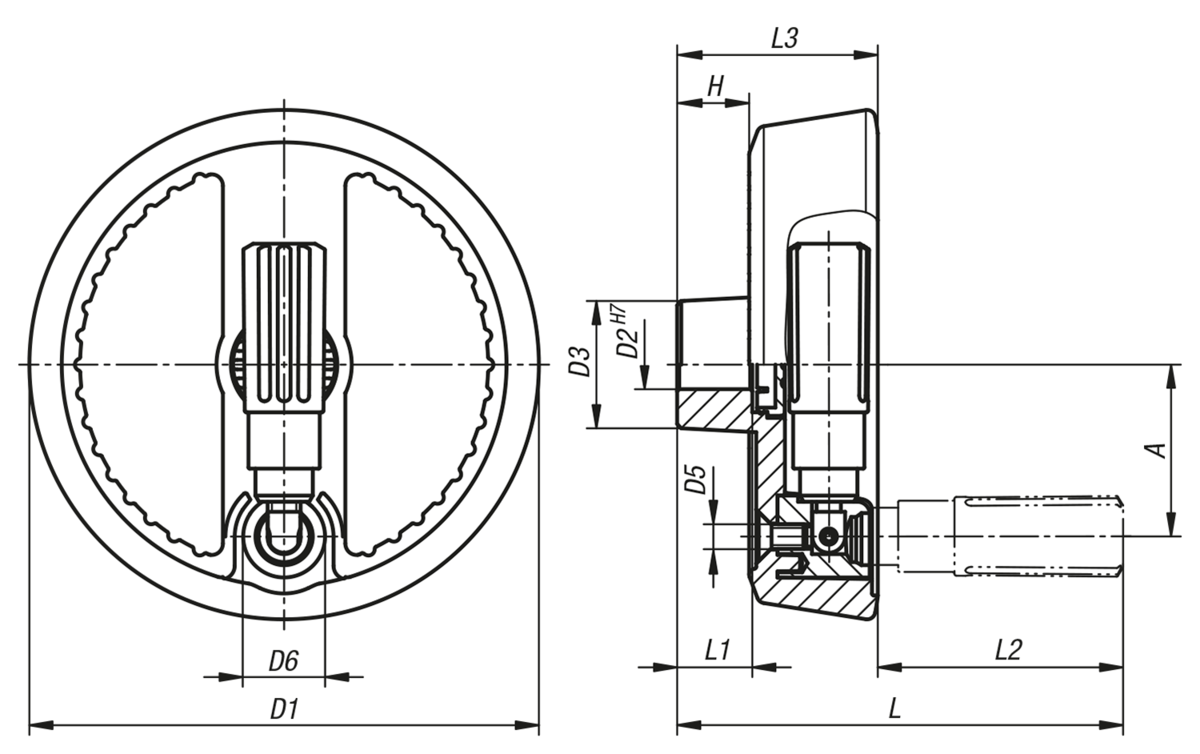

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form E, mit Passbohrung

Zeichnungen

2-Speichenhandräder Aluminium mit Zylindergriff umlegbar, Form E, mit Passbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	A	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	CAD	Zub.	Preis	Bestellen
K1525.125121	schwarz	E	mit Passbohrung	42	125	12	31	19,9	M6	20	17,6	105	18	56	49			47.92 CHF
K1525.125141	schwarz	E	mit Passbohrung	42	125	14	31	19,9	M6	20	17,6	105	18	56	49			47.92 CHF
K1525.160141	schwarz	E	mit Passbohrung	55	160	14	36	26	M8	26	17,8	137	20	80	57			59.29 CHF
K1525.160161	schwarz	E	mit Passbohrung	55	160	16	36	26	M8	26	17,8	137	20	80	57			59.29 CHF
K1525.125122	silber	E	mit Passbohrung	42	125	12	31	19,9	M6	20	17,6	105	18	56	49			47.92 CHF
K1525.125142	silber	E	mit Passbohrung	42	125	14	31	19,9	M6	20	17,6	105	18	56	49			47.92 CHF
K1525.160142	silber	E	mit Passbohrung	55	160	14	36	26	M8	26	17,8	137	20	80	57			59.29 CHF
K1525.160162	silber	E	mit Passbohrung	55	160	16	36	26	M8	26	17,8	137	20	80	57			59.29 CHF
