Keilspanner mit Festbacke
K1745

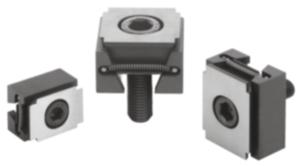

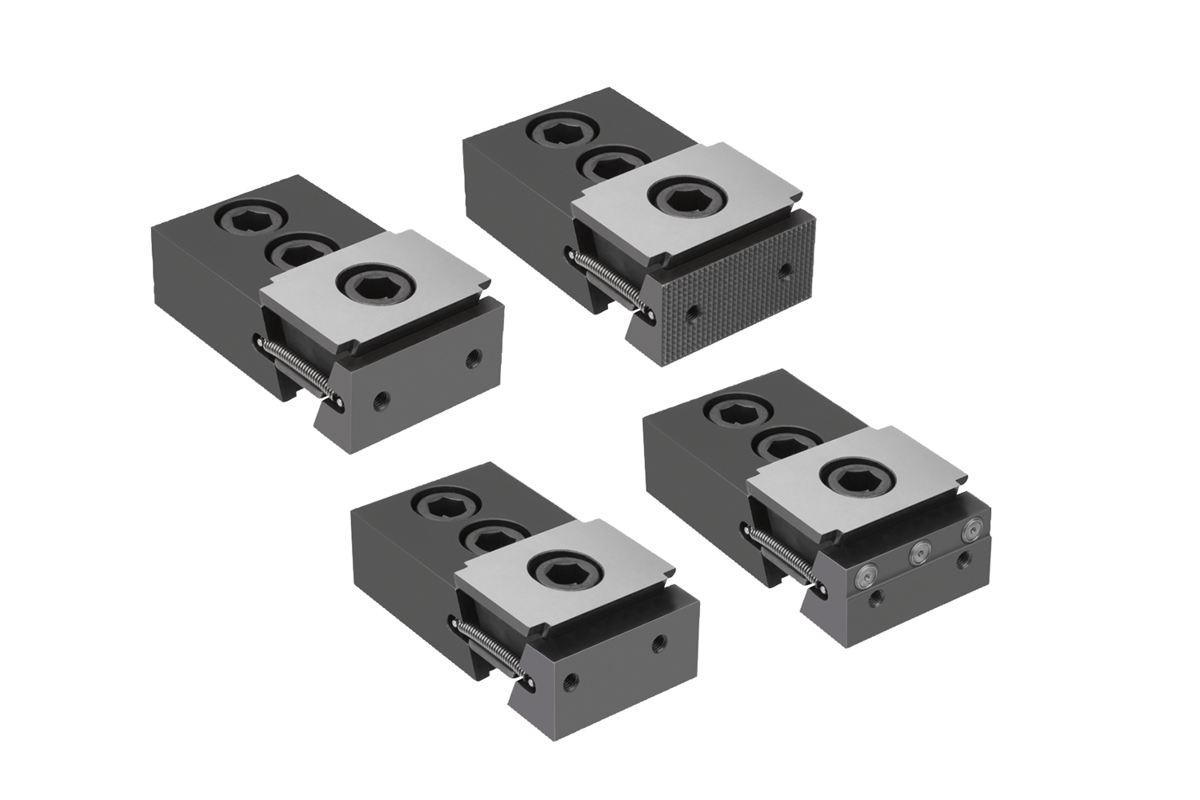

Keilspanner mit Festbacke

zurück

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungProduktbeschreibung:Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen.
Durch die Keilflächen werden große Spannkräfte erreicht.
Diese Keilspanner werden in einer T-Nut zum Spannen eingesetzt.
Durch Eindrehen der Spannschraube bewegt sich das Spannsegment nach außen und drückt das Werkstück gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm.
Werkstoff:Doppelkeil und Spannsegmente Einsatzstahl.Ausführung:Doppelkeil und Spannsegmente gehärtet, phosphatiert.Hinweis:Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
Unterseite ist Hartmetallbeschichtet. Dadurch wird der Reibwert erhöht.
LieferumfangKeilspanner.
Befestigungsschrauben.
Zeichnungshinweis:
Form A: Spannflächen glatt
Form B: Spannflächen geriffelt
Form D: mit Bearbeitungszugabe
Form E: mit Spannpins
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K1745 Keilspanner mit Festbacke 182 kB

Zeichnungen (Gesamtübersicht)

Keilspanner mit Festbacke

Keilspanner mit Festbacke, Form A, Spannflächen glatt

mehr Info

Zeichnungen

Keilspanner mit Festbacke, Form A, Spannflächen glatt

Artikelauswahl/-filter

BestellnummerFormL
min.
L
max.
B

HB1H1H3D
Innengewinde
G
Zylinderschraube
DIN 912
Z
Zylinderschraube
DIN 912
Spannkraft
max. kN
Anzieh-
drehmoment
max. Nm
CADZub.PreisBestellen
K1745.0500112A88,594,550253012,53,5M5M12x30M12x253085 304.92 CHF

Keilspanner mit Festbacke, Form B, Spannflächen geriffelt

mehr Info

Zeichnungen

Keilspanner mit Festbacke, Form B, Spannflächen geriffelt

Artikelauswahl/-filter

BestellnummerFormL
min.
L
max.
B

HB1H1H3D
Innengewinde
G
Zylinderschraube
DIN 912
Z
Zylinderschraube
DIN 912
Spannkraft
max. kN
Anzieh-
drehmoment
max. Nm
CADZub.PreisBestellen
K1745.0500212B88,594,550253012,53,5M5M12x30M12x253085 375.10 CHF

Keilspanner mit Festbacke, Form D, mit Bearbeitungszugabe

mehr Info

Zeichnungen

Keilspanner mit Festbacke, Form D, mit Bearbeitungszugabe

Artikelauswahl/-filter

BestellnummerFormL
min.
L
max.
B

HB1H1H3D
Innengewinde
G
Zylinderschraube
DIN 912
Z
Zylinderschraube
DIN 912
Spannkraft
max. kN
Anzieh-
drehmoment
max. Nm
CADZub.PreisBestellen
K1745.0500412D98,5104,550253012,53,5M5M12x30M12x253085 318.23 CHF

Keilspanner mit Festbacke, Form E, mit Spannpins

mehr Info

Zeichnungen

Keilspanner mit Festbacke, Form E, mit Spannpins

Artikelauswahl/-filter

BestellnummerFormL
min.
L
max.
B

HB1B2H1H3H4H5H6D
Innengewinde
G
Zylinderschraube
DIN 912
Z
Zylinderschraube
DIN 912
Spannkraft
max. kN
Anzieh-
drehmoment
max. Nm
CADZub.PreisBestellen
K1745.0500512E981045025301812,53,5594,75M5M12x30M12x253085 343.64 CHF
