K0936

Zentrierbuchsen

Produkte
- Spanntechnik
  - Nullpunkt Spanntechnik
    - Positionier- und Spannsystem
      - Zentrierbuchsen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Wälzlagerstahl.Ausführung:gehärtet und brüniert.Hinweis:Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich.
Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich.
Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst.
Weitere Hinweise siehe allgemeine Information.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0936 Zentrierbuchsen

249 kB

Technischer Hinweis Positionier- Spannsystem

401 kB

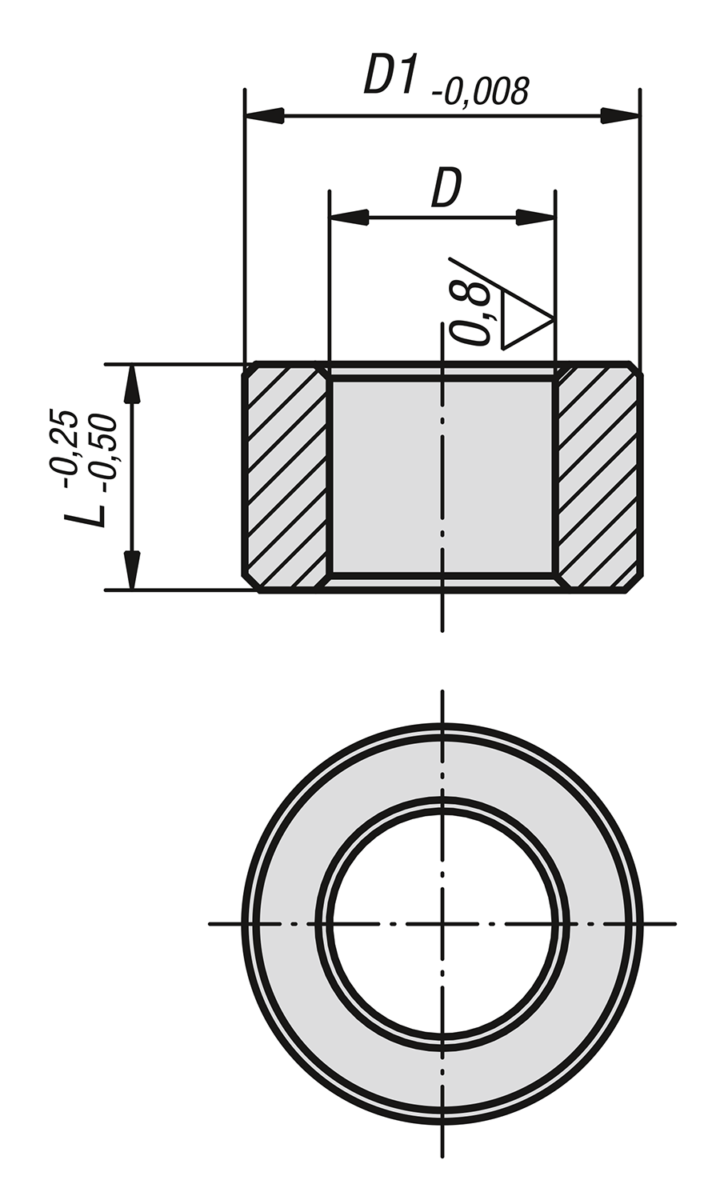

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	D	T=Toleranz	D1	L	Aufnahmebohrung für Zentrierbuchse Ø +0,010	Preis
K0936.113013	Güte I	13	+0,005 - +0,018	19,04	13	19,016	17.08 CHF
K0936.113020	Güte I	13	+0,005 - +0,018	19,04	20	19,016	17.83 CHF
K0936.116020	Güte I	16	+0,005 - +0,018	25,042	20	25,016	17.08 CHF
K0936.116025	Güte I	16	+0,005 - +0,018	25,042	25	25,016	17.83 CHF
K0936.120020	Güte I	20	+0,005 - +0,018	35,042	20	35,018	18.56 CHF
K0936.120025	Güte I	20	+0,005 - +0,018	35,042	25	35,018	21.04 CHF
K0936.125020	Güte I	25	+0,005 - +0,018	35,042	20	35,018	18.56 CHF
K0936.125025	Güte I	25	+0,005 - +0,018	35,042	25	35,018	21.04 CHF
K0936.130020	Güte I	30	+0,005 - +0,018	45,042	20	45,018	25.32 CHF
K0936.130025	Güte I	30	+0,005 - +0,018	45,042	25	45,018	27.82 CHF
K0936.135020	Güte I	35	+0,005 - +0,018	45,042	20	45,018	25.32 CHF
K0936.135025	Güte I	35	+0,005 - +0,018	45,042	25	45,018	27.82 CHF
K0936.135040	Güte I	35	+0,005 - +0,018	45,042	40	45,018	30.05 CHF
K0936.135050	Güte I	35	+0,005 - +0,018	45,042	50	45,018	31.89 CHF
K0936.150020	Güte I	50	+0,005 - +0,018	63,546	20	63,521	48.35 CHF
K0936.150040	Güte I	50	+0,005 - +0,018	63,546	40	63,521	55.31 CHF
K0936.150050	Güte I	50	+0,005 - +0,018	63,546	50	63,521	59.39 CHF
K0936.213013	Güte II	13	+0,025 - +0,050	19,04	13	19,016	17.08 CHF
K0936.213020	Güte II	13	+0,025 - +0,050	19,04	20	19,016	17.83 CHF
K0936.216020	Güte II	16	+0,025 - +0,050	25,042	20	25,016	17.08 CHF
K0936.216025	Güte II	16	+0,025 - +0,050	25,042	25	25,016	17.83 CHF
K0936.220020	Güte II	20	+0,025 - +0,050	35,042	20	35,018	18.56 CHF
K0936.220025	Güte II	20	+0,025 - +0,050	35,042	25	35,018	21.04 CHF
K0936.225020	Güte II	25	+0,025 - +0,050	35,042	20	35,018	18.56 CHF
K0936.225025	Güte II	25	+0,025 - +0,050	35,042	25	35,018	21.04 CHF
K0936.230020	Güte II	30	+0,025 - +0,050	45,042	20	45,018	25.32 CHF
K0936.235025	Güte II	35	+0,025 - +0,050	45,042	25	45,018	27.82 CHF
K0936.235040	Güte II	35	+0,025 - +0,050	45,042	40	45,018	30.05 CHF
K0936.235050	Güte II	35	+0,025 - +0,050	45,042	50	45,018	31.89 CHF
K0936.250025	Güte II	50	+0,025 - +0,050	63,546	25	63,521	51.34 CHF
K0936.250040	Güte II	50	+0,025 - +0,050	63,546	40	63,521	55.31 CHF
K0936.250050	Güte II	50	+0,025 - +0,050	63,546	50	63,521	59.39 CHF
