Positionierzylinder mit Keilspannsystem
K1802

Positionierzylinder mit Keilspannsystem

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Brüniert.Hinweis:Mit dem Positionierzylinder kann ein Werkstück einfach in einer Bohrung fixiert und zentriert werden.
Durch das integrierte Axial-Nadellager, welches eine geringe Oberflächenreibung auf starren Kontaktflächen erzeugt, kann eine erhöhte Spannkraft erzielt werden.
Das Lager mit seiner hohen Tragzahl garantiert eine lange Lebensdauer.
Spannzylinder mit Niederzugeffekt.
Montage:Führen Sie den Positionierzylinder durch das zu befestigende Werkstück in die Montageöffnung ein.
Ziehen Sie die Schraube zunächst mit der Rändelschraube von Hand und anschließend mit einem geeigneten Schlüssel an.
Das Rändelteil kann auch in einer dafür vorgesehenen Bohrung versenkt werden.
Vorteile:Leicht einstellbarer Spannbereich
Unabhängig von Durchmesser und Oberflächenbeschaffenheit der Bohrung (bis H12)
Niederzugeffekt
Signifikante Erhöhung der Spannkraft bei gleichem Anzugsmoment, gegenüber der Ausführung mit Kugeln
Hochwertiges Axialnadellager mit hoher Tragzahl und langer Lebensdauer

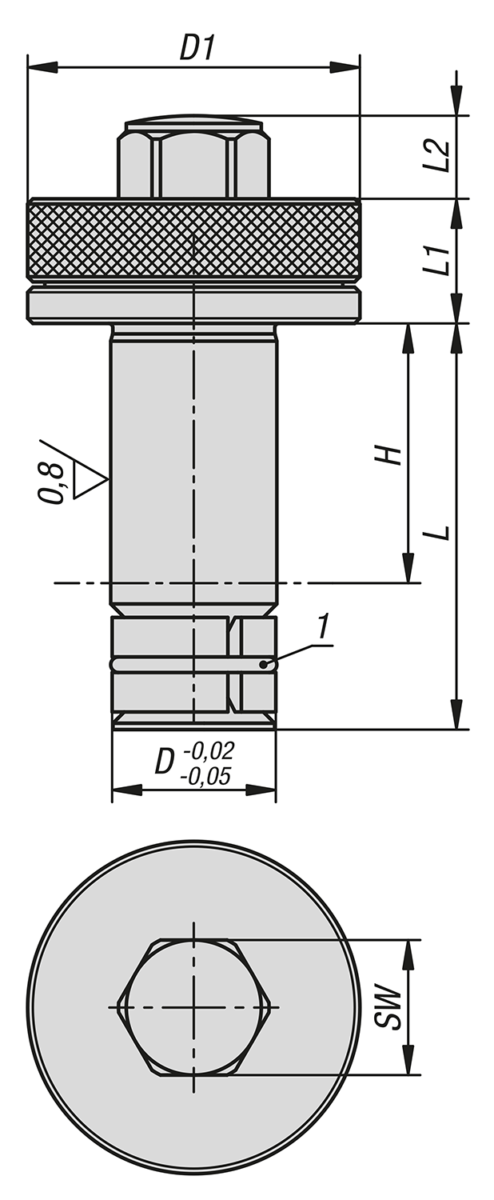

Verwendung:Ideal für die Befestigung von Standardelementen in verschiedenen Stärken. Der Spannzylinder kann auch für Schnellwechselsysteme verwendet werden.Zeichnungshinweis:
Das Maß H bezieht sich auf den Klemmbereich.

1) O-Ring
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K1802 Positionierzylinder mit Keilspannsystem 462 kB

Zeichnungen

Positionierzylinder mit Keilspannsystem

Artikelauswahl/-filter

BestellnummerD

D1H
Spannbereich
LL1L2SWHaltekraft
F kN
Anzieh-
drehmoment
Nm
Bestellnummer
Reparatur-Set
CADZub.PreisBestellen
K1802.101010200-10208585,44,4K1802.91010 95.29 CHF
K1802.121512260-1527106108,810,5K1802.91215 97.20 CHF
K1802.162516320-25391281316,822K1802.91625 99.10 CHF
K1802.203020380-3049,51591722,631K1802.92030 101.01 CHF
