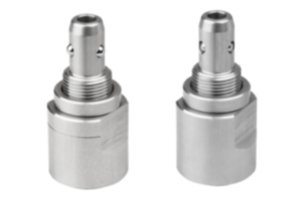

BeschreibungProduktbeschreibung:Form A ist im Ausgangszustand durch eine Feder gespannt. Durch Druckluft wird der Positionierzylinder entspannt.

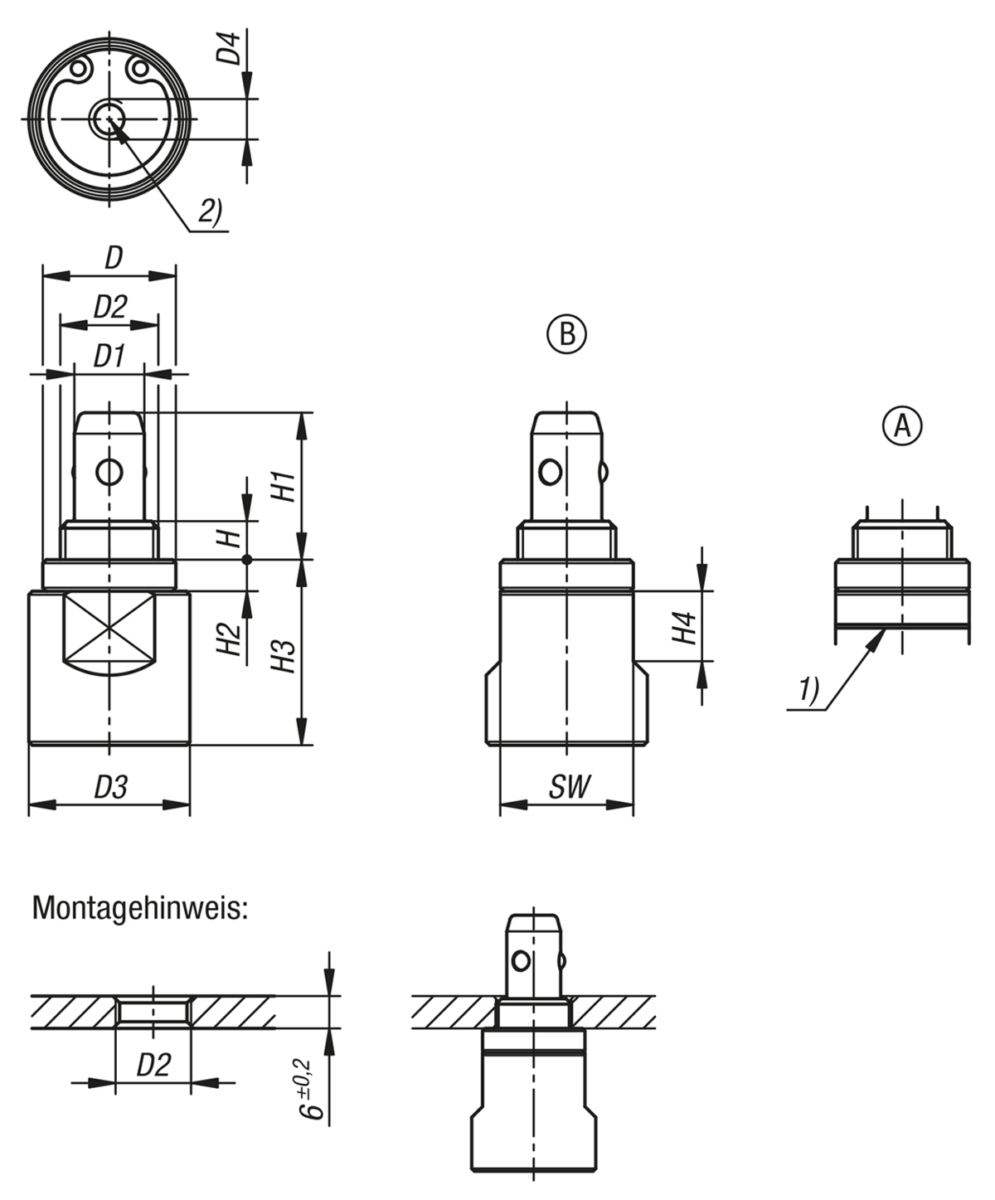

Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt.Werkstoff:Grundkörper aus Edelstahl. Dichtung aus NBR.Ausführung:Edelstahl blank.Bestellhinweis:Kennzeichnung Form A durch Kennlinie.Hinweis:Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa. Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ± 0,1 mm nicht überschritten werden. Die Wiederholgenauigkeit beträgt ± 0,2 mm. Montage:Einbaumaße für Plattenstärke 6 mm.Zubehör:K1739 Aufnahmebuchsen Edelstahl.Zeichnungshinweis:

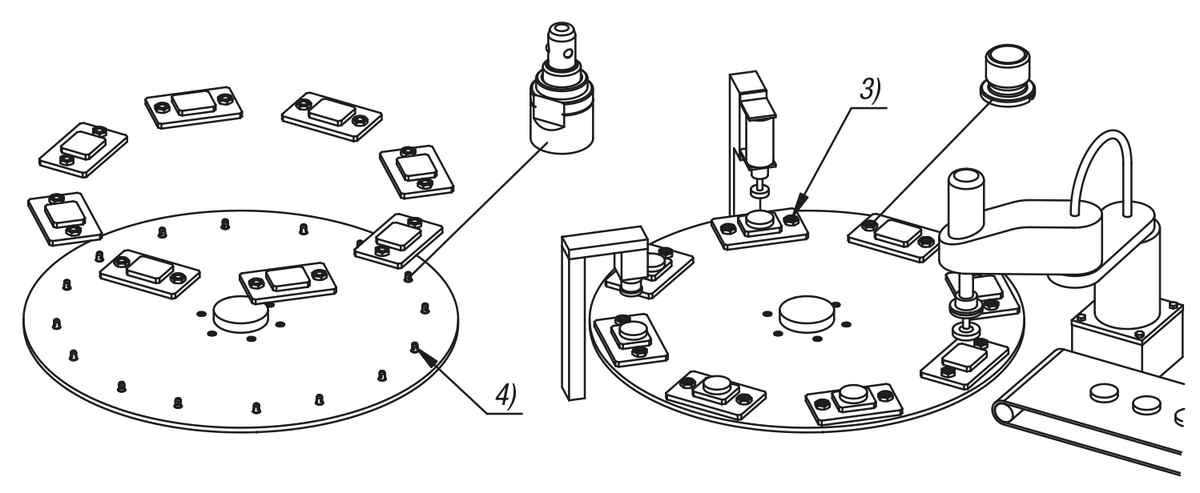

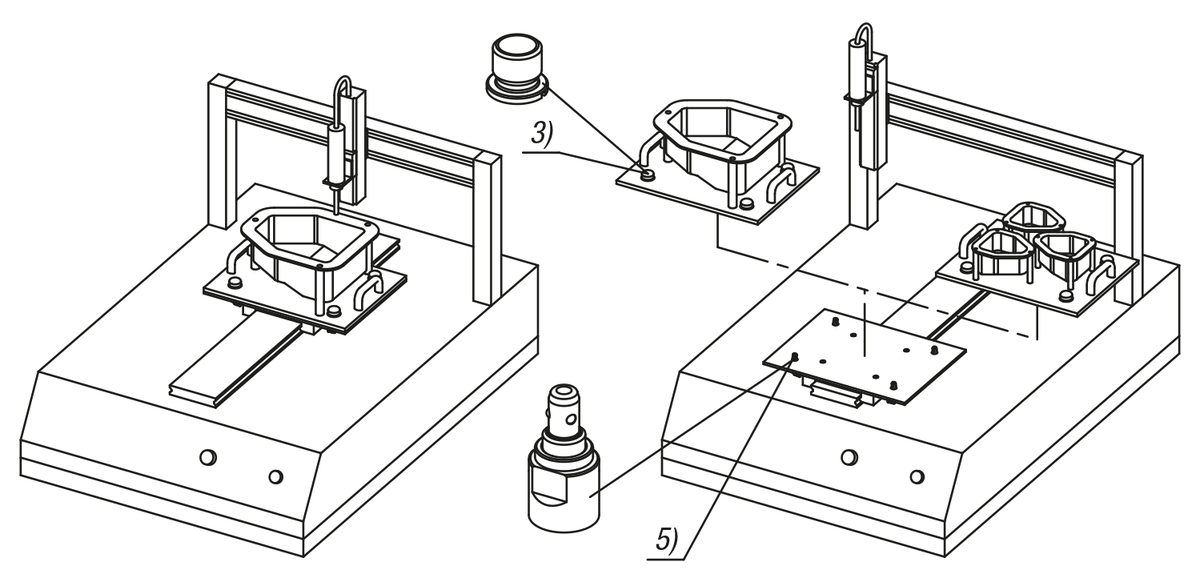

1) Kennlinie Form A 2) Pneumatikanschluss 3) Aufnahmebuchse für Positionierzylinder 4) Positionierzylinder Form A 5) Positionierzylinder Form B
Besonderheiten:
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
