Aufnahmebuchsen für Positionierzylinder pneumatisch, Form C
K1487_C

Aufnahmebuchsen für Positionierzylinder pneumatisch, Form C

zurück

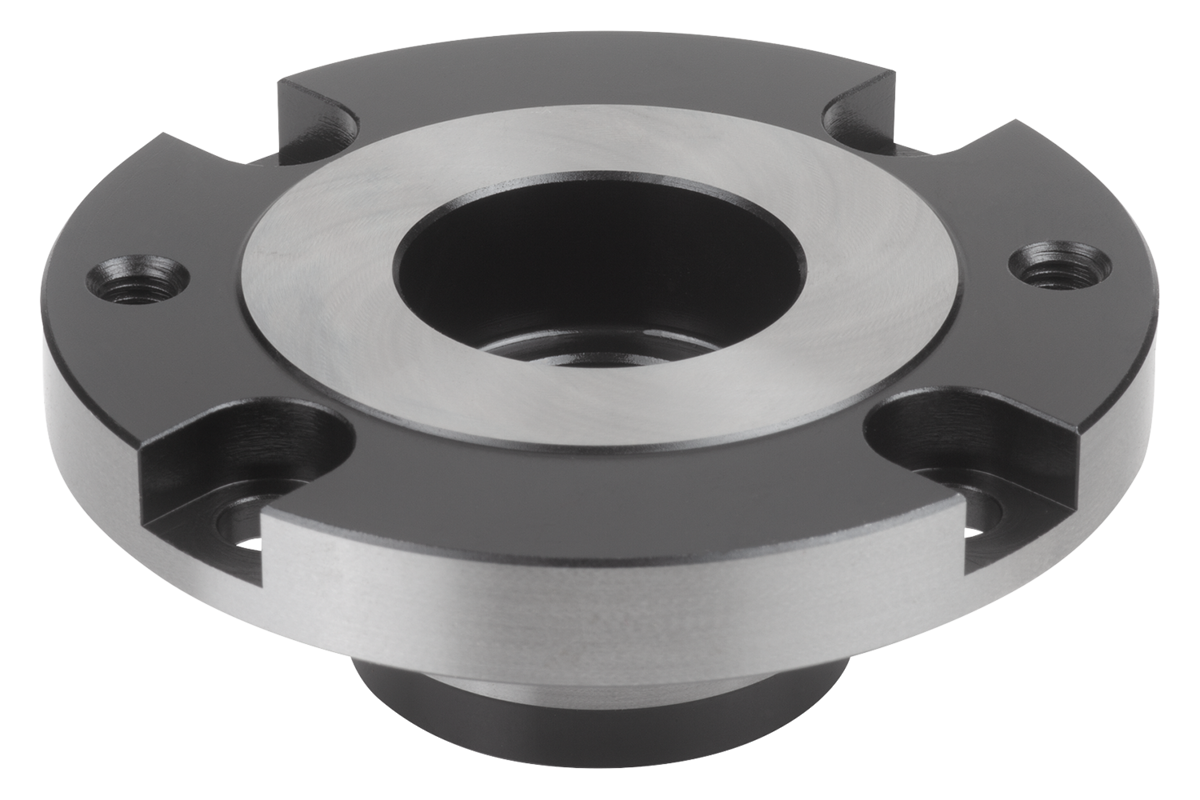

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Gehäuse gehärtet und brüniert.
Funktionsflächen geschliffen.
Hinweis:Aufnahmebuchsen werden in Vorrichtungs- oder Wechselplatten platziert und bilden das Gegenstück zum Positionierzylinder.
Die Aufnahmebuchsen werden in einer Passbohrung zentriert und anschließend über 4 Schrauben befestigt.
In der täglichen Anwendung greifen die Kugeln des Positionierzylinders in den Hinterschnitt der Aufnahmebuchse und bilden somit eine schnelle, sichere und hochgenaue Wechseleinheit.
Rüst- und Wechselzeiten werden somit minimiert.
Achtung:Bitte Einbauhinweise der Aufnahmebuchsen beachten.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K1487_C Aufnahmebuchsen für Positionierzylinder pneumatisch, Form C 212 kB

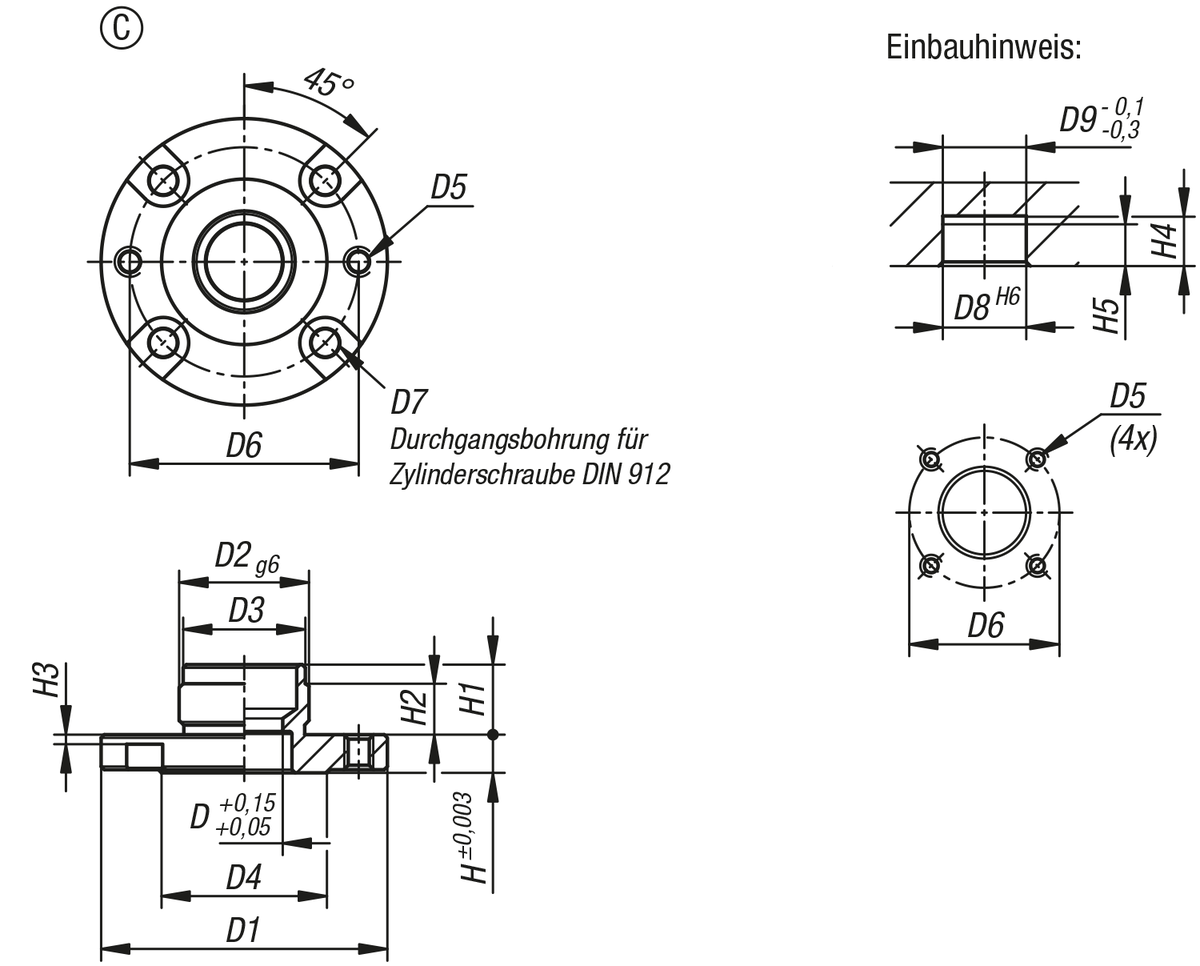

Zeichnungen

Aufnahmebuchsen für Positionierzylinder pneumatisch, Form C

Artikelauswahl/-filter

BestellnummerFormD

D1D2D3D4D5D6D7D8D9HH1H2H3H4H5CADZub.PreisBestellen
K1487.31660C16602827,538M550M52828815102,51612 184.25 CHF
K1487.32075C20753635,548M662M636361019143,52016 229.57 CHF
