K1487_AAufnahmebuchsen für Positionierzylinder pneumatisch, Form A |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Gehäuse gehärtet und brüniert.
Funktionsflächen geschliffen.Hinweis:Aufnahmebuchsen werden in Vorrichtungs- oder Wechselplatten platziert und bilden das Gegenstück zum Positionierzylinder.

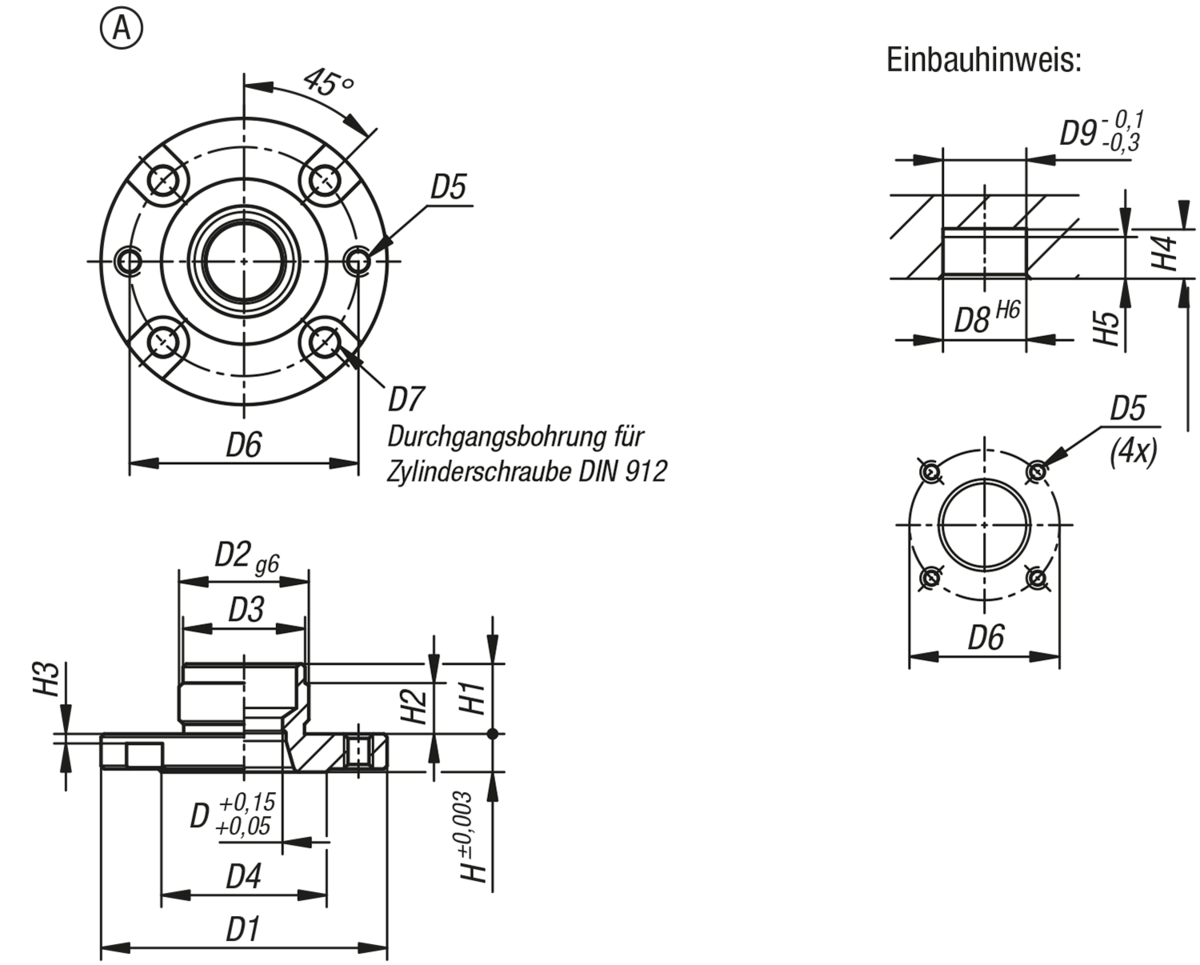

Die Aufnahmebuchsen werden in einer Passbohrung zentriert und anschließend über 4 Schrauben befestigt.
In der täglichen Anwendung greifen die Kugeln des Positionierzylinders in den Hinterschnitt der Aufnahmebuchse und bilden somit eine schnelle, sichere und hochgenaue Wechseleinheit.
Rüst- und Wechselzeiten werden somit minimiert.Achtung:Bitte Einbauhinweise der Aufnahmebuchsen beachten.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
