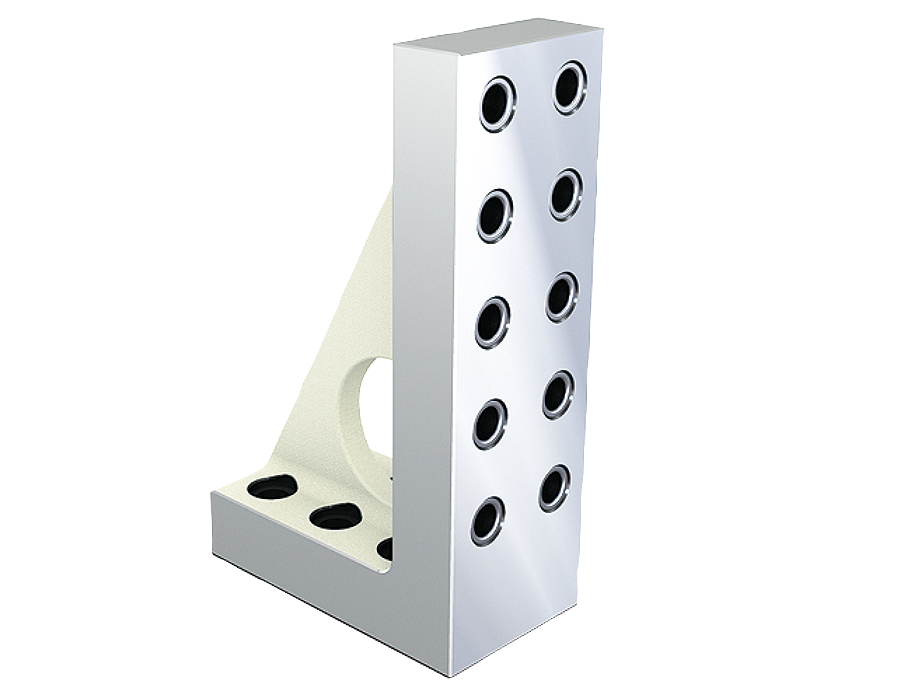

Aufspannwinkel Grauguss einseitig schmal mit Rasterbohrungen

zurück

Produkte
- Spanntechnik
  - Modulare Spanntechnik
    - Aufbauelemente
      - Aufspannwinkel Grauguss einseitig schmal mit Rasterbohrungen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:GJL 300.Ausführung:Auflage- und Aufspannflächen präzisionsbearbeitet.Hinweis:Rasterabstand 50 ±0,02 mm.
Aufspannwinkel eignen sich, um Werkstücke und Vorrichtungen vertikal zu Positionieren und Befestigen. Zum Positionieren und Befestigen der Aufspannwinkel auf Rasterplatten K0800 und Paletten K0806 werden Passschrauben K0815 verwendet.
Aufspannwinkel der Systemgröße M12 werden über Passschrauben K0815.112065 befestigt.
Aufspannwinkel der Systemgröße M16 werden über Passschrauben K0815.116065 befestigt.

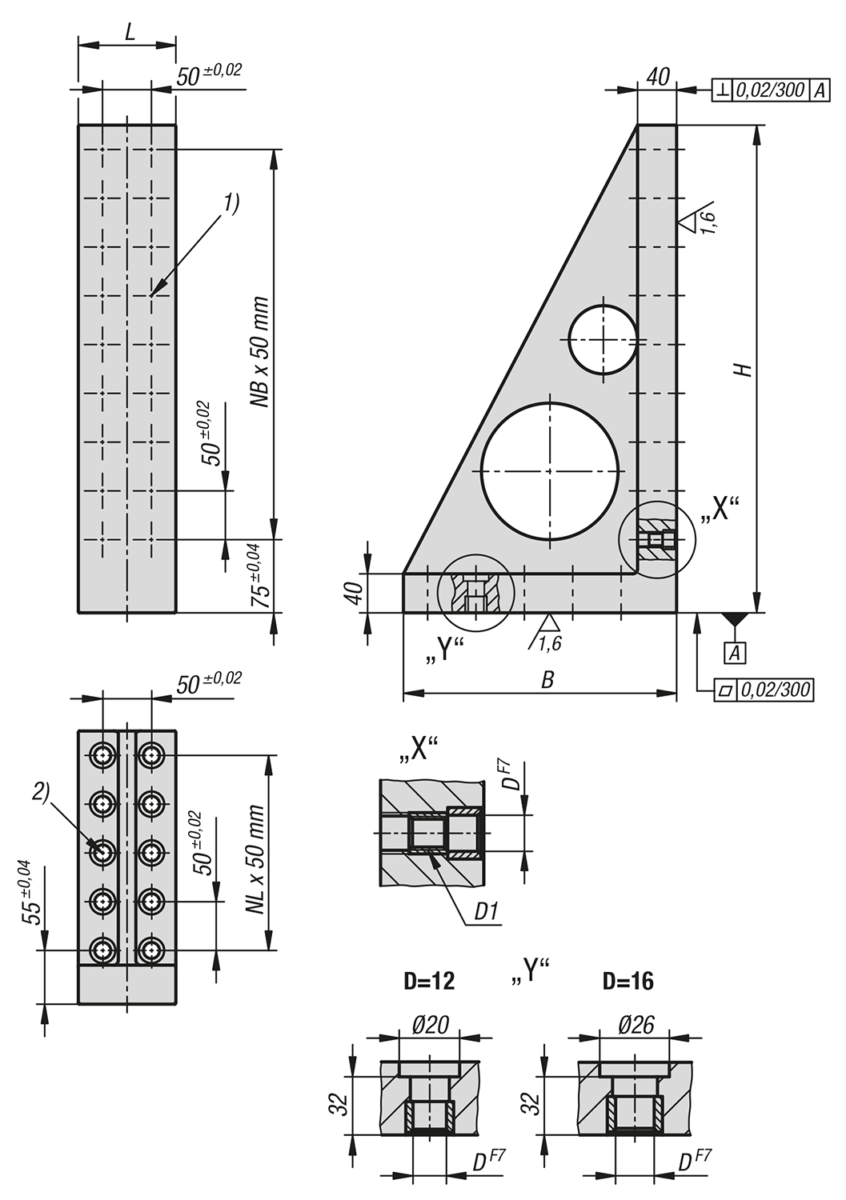

Schutzstopfen zum Verschließen der Rasterbohrungen müssen separat bestellt werden.Zeichnungshinweis:

1) Rasterbohrung
2) Bohrung für Passschraube

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0807 Aufspannwinkel Grauguss einseitig schmal mit Rasterbohrungen

179 kB

Technischer Hinweis – Rasterbohrungen Rasterabstaende M12

57,7 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	L	B	H	D	D1	N1=Anzahl Rasterbohrungen	Anzahl der Befestigungsbohrungen	NL=Anzahl in Längsrichtung	NB=Anzahl in Querrichtung	Preis
K0807.212181030	100	180	300	12	M12	10	6	2	4	746.57 CHF
K0807.212231040	100	230	400	12	M12	14	8	3	6	915.97 CHF
K0807.212281050	100	280	500	12	M12	18	10	4	8	983.73 CHF
K0807.216181030	100	180	300	16	M16	10	6	2	4	780.45 CHF
K0807.216231040	100	230	400	16	M16	14	8	3	6	949.85 CHF
K0807.216281050	100	280	500	16	M16	18	10	4	8	1'051.49 CHF
