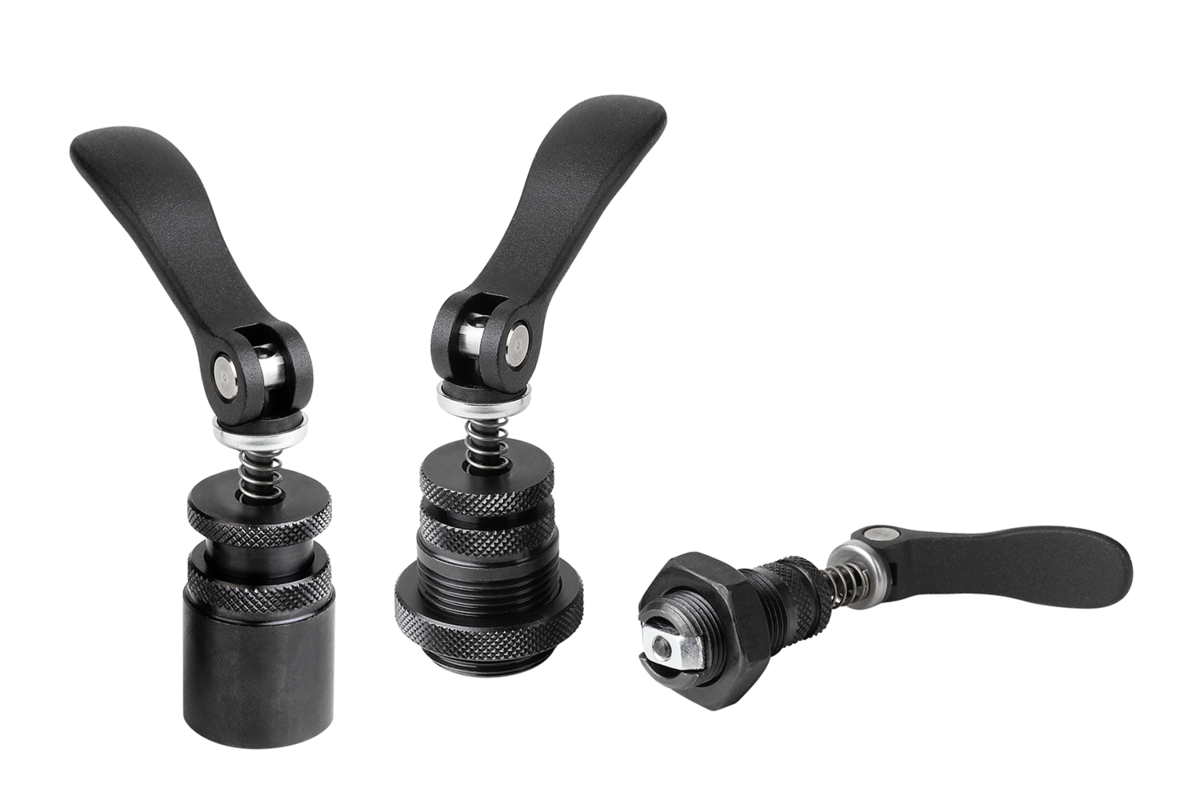

Exzenter Spannmodule

K0754

Exzenter Spannmodule

Produkte
- Produktlinien
  - Zubehör für Aluminiumprofile
    - Exzenter Spannmodule

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Grundkörper Stahl. Exzenterhebel Aluminiumguss.Ausführung:Grundkörper brüniert. Hammermutter verzinkt. Exzenterhebel schwarz pulverbeschichtet.

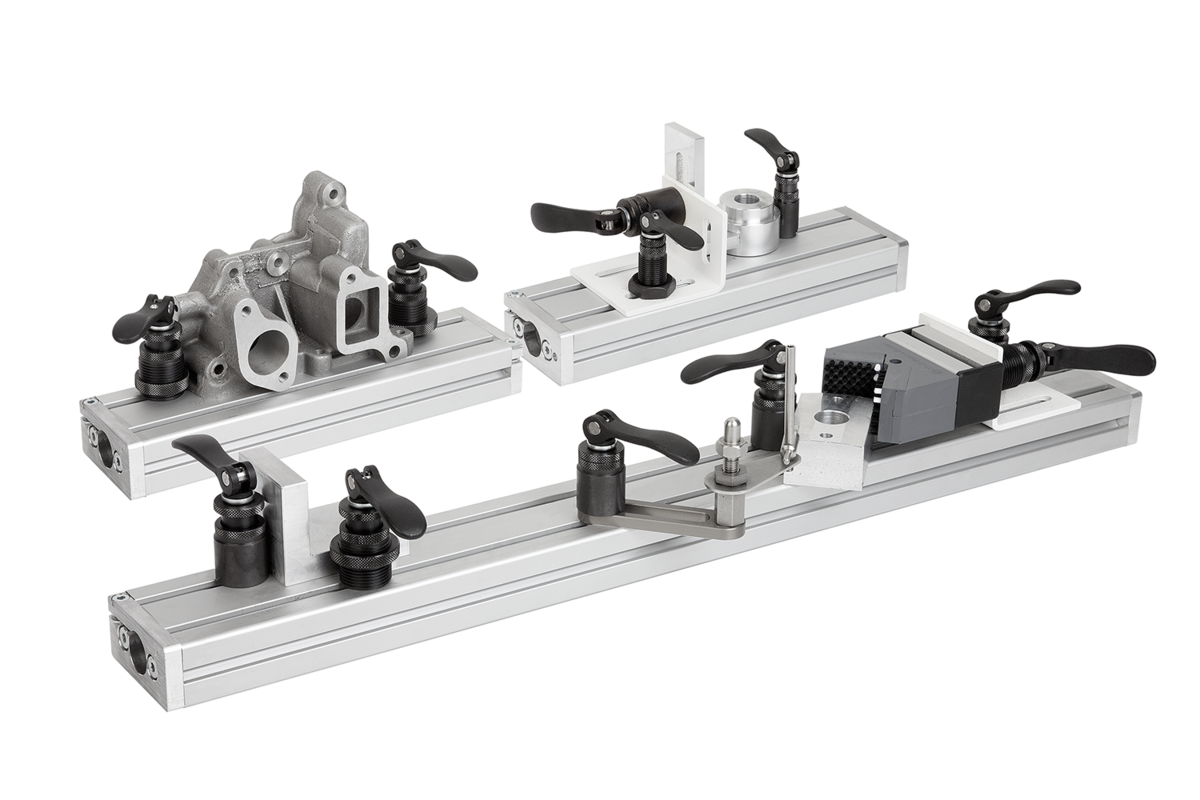

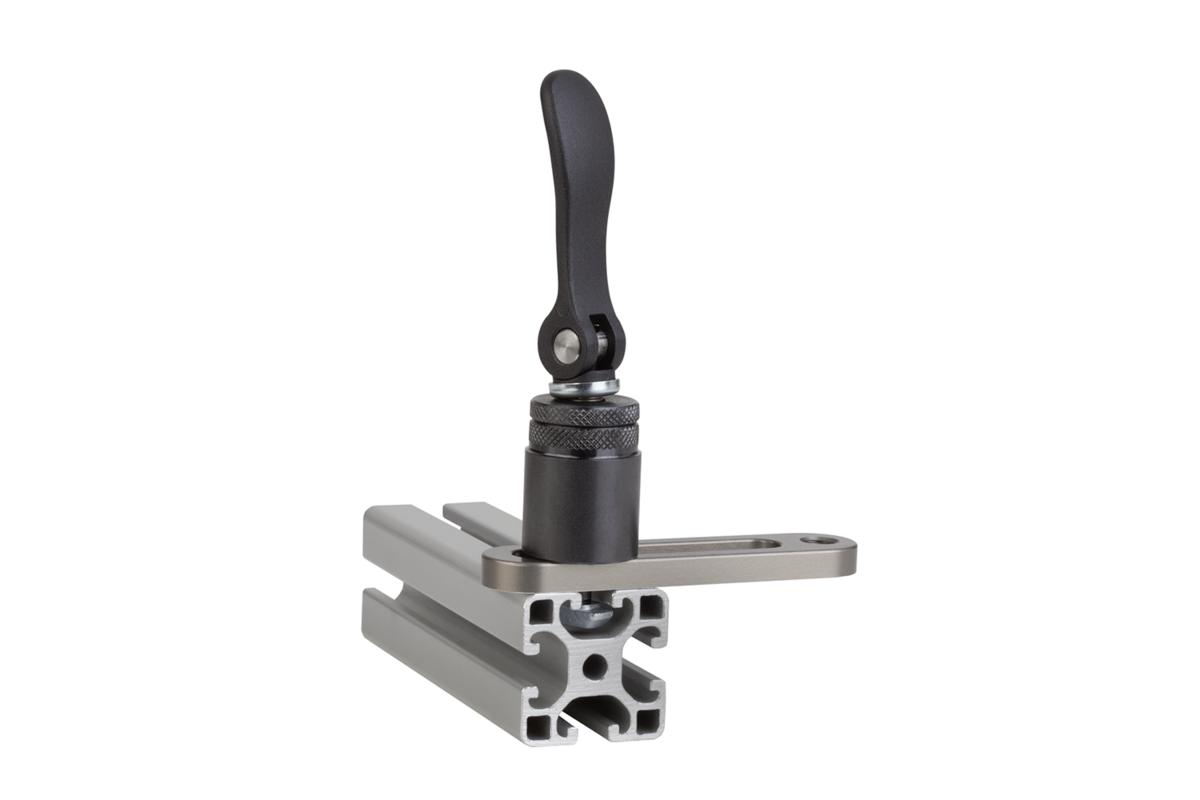

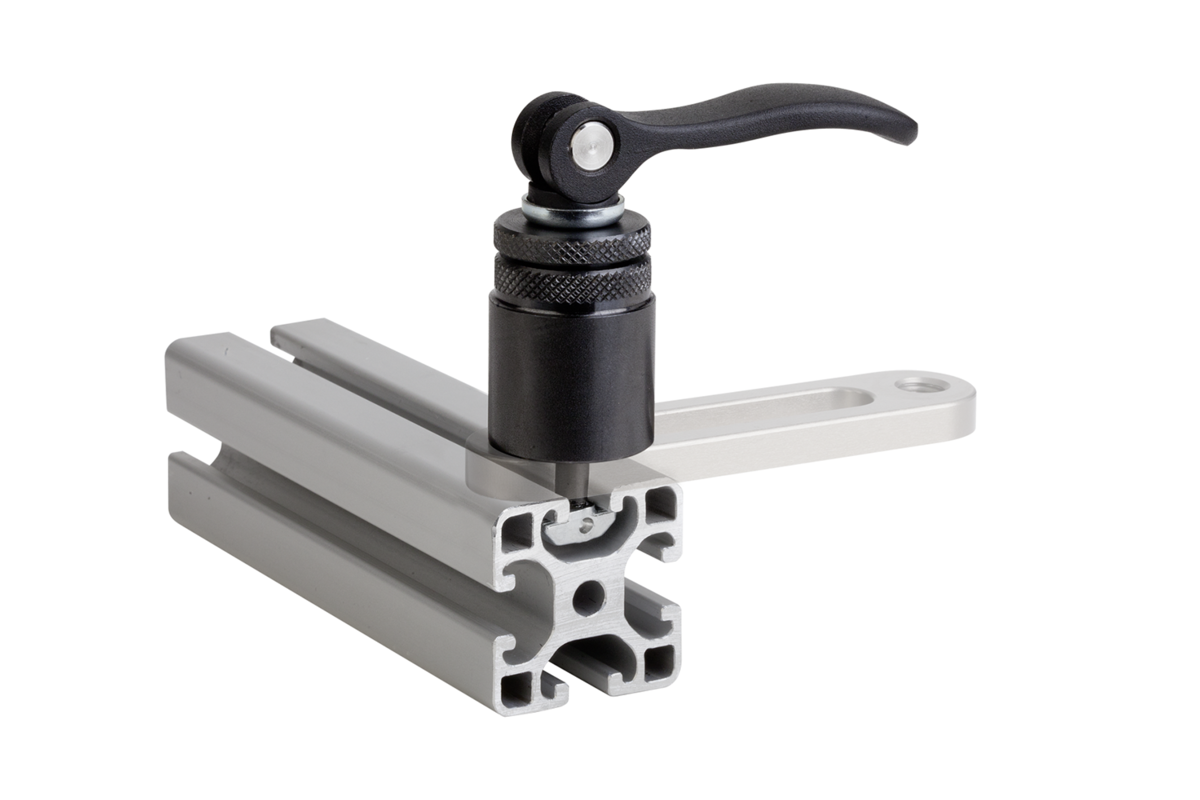

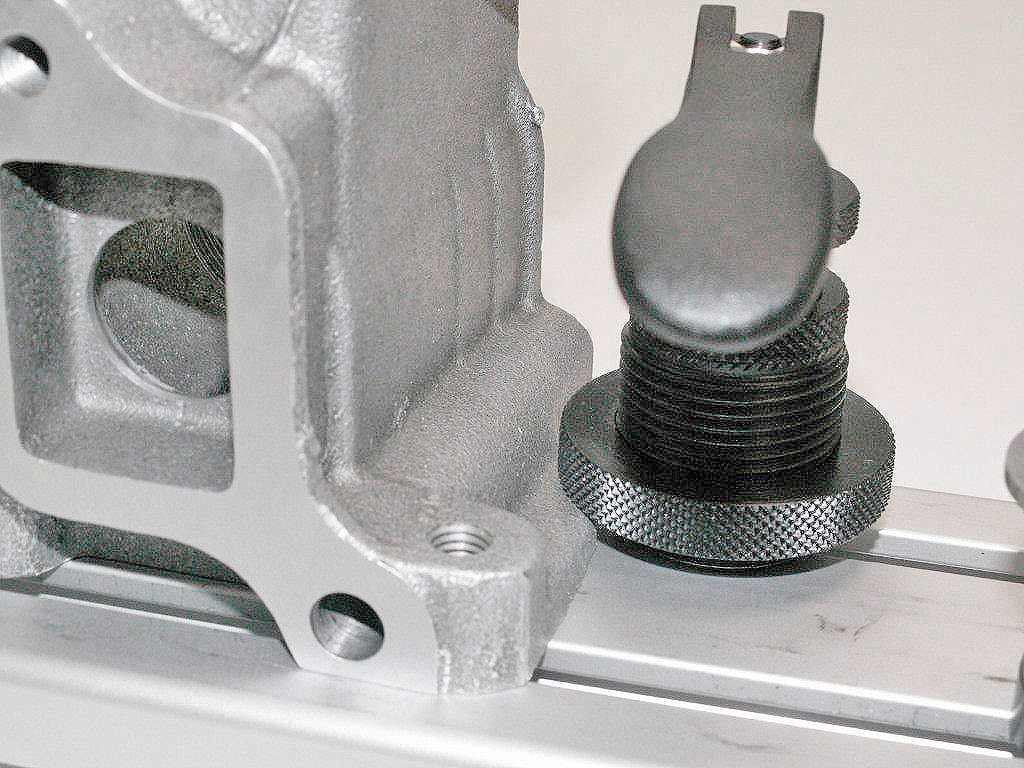

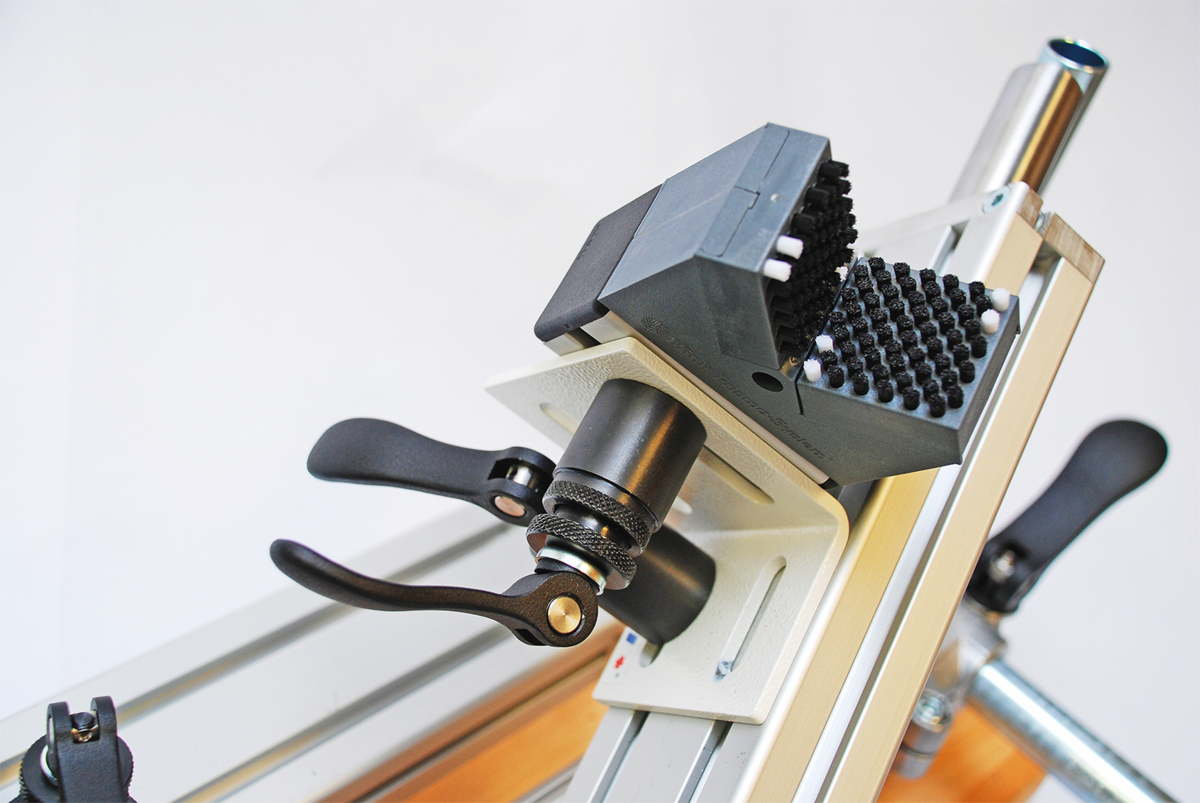

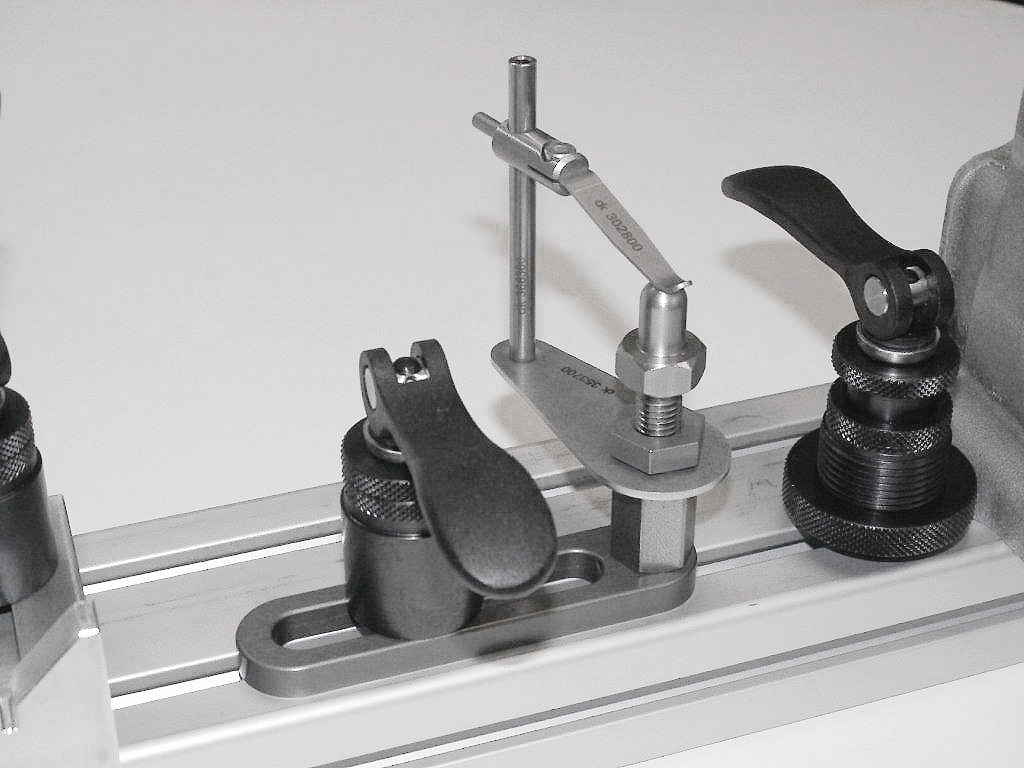

Hinweis:Das Spannmodul wird von oben in die T-Nut eingesetzt und sicher, ohne zusätzliches Werkzeug, über den Exzenterhebel festgespannt.Vorteile:Die Exzenter Spannmodule können auf den gängigen Alu-Profilsystemen oder auf T-Nut-Tischen zum Anschlagen, Festklemmen oder Spannen von Bauteilen und Werkstücken eingesetzt werden.
Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0754 Exzenter Spannmodule

Einbauanleitung für Exzenter Spannmodule

Zeichnungen (Gesamtübersicht)

Exzenter Spannmodule

Exzenter Spannmodule

Exzenter Spannmodule

Exzenter Spannmodul Form A

Zeichnungen

Exzenter Spannmodul Form A

Artikelauswahl/-filter

Bestellnummer	Form	D	H	H1	H2	H3	L	Passend für Nutbreite	Spannkraft F kN	Handkraft FH N	CAD	Zub.	Preis	Bestellen
K0754.00200808	A	20	73,5	36	8	28	52,3	8	2,5	100			44.01 CHF

Exzenter Spannmodul Form B

Zeichnungen

Exzenter Spannmodul Form B

Artikelauswahl/-filter

Bestellnummer	Form	D1	H	H1	H2	H3	L	Passend für Nutbreite	Spannkraft F kN	Handkraft FH N	CAD	Zub.	Preis	Bestellen
K0754.10200808	B	M20x1,5	73,5	36	8	28	52,3	8	2,5	100			44.91 CHF

Exzenter Spannmodul Form C

Zeichnungen

Exzenter Spannmodul Form C

Artikelauswahl/-filter

Bestellnummer	Form	D	H	H1	H2	H3	L	Passend für Nutbreite	Spannkraft F kN	Handkraft FH N	CAD	Zub.	Preis	Bestellen
K0754.21150606	C	15	34	10	6	7	35	6	1,5	90			28.48 CHF
K0754.21201008	C	20	44	13	8	10	52	8	2,5	100			31.82 CHF
K0754.21301008	C	30	84,6	35	10	25	70,4	8	4	120			44.01 CHF

Exzenter Spannmodul Form D

Zeichnungen

Exzenter Spannmodul Form D

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	H	H1	H2	H3	L	Passend für Nutbreite	Spannkraft F kN	Handkraft FH N	CAD	Zub.	Preis	Bestellen
K0754.31301008	D	-	M30x2	40	84,6	35	10	25	70,4	8	4	120			52.99 CHF

Exzenter Spannmodul Form E

Zeichnungen

Exzenter Spannmodul Form E

Artikelauswahl/-filter

Bestellnummer	Form	D1	D2	H	H1	H2	L	Passend für Nutbreite	Spannkraft F kN	Handkraft FH N	CAD	Zub.	Preis	Bestellen
K0754.41150706	E	M15X1	25	39	14	7	35	6	1,5	90			33.52 CHF
K0754.41200908	E	M20X1	32	50	18	9	52	8	2,5	100			38.52 CHF
