Schnellspanner antistatisch horizontal mit senkrechtem Fuß und verstellbarer Andruckspindel
K0661

Schnellspanner antistatisch horizontal mit senkrechtem Fuß und...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.
Ausführung:Nitrocarburiert und schwarz oxidiert.
Griffelement graphitschwarz.
Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen.
Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen.
Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Anwendung:Empfindliche elektrische- bzw. elektronische Bauteile, Komponenten u. Geräte (ESD-empfindliche Bauelemente) können aufgrund einer elektrostatischen Entladung in naher Umgebung (electrostatic discharge = ESD) beschädigt oder sogar zerstört werden.
Eine elektrostatische Entladung kann von Personen oder durch die Handhabung von ESD-empfindlichen Bauelementen verursacht werden (z.B. bei Fertigung, Montage, Transport, Lagerung usw.).
Um eine elektrostatische Entladung zu verhindern, sind in der Elektronikumgebung elektrisch ableitfähige Produkte gefordert, welche der DIN EN 61340-5-1 entsprechen.
Diese Produkte sind für ESD-Anwendungen bzw. ESD-Schutzzonen (EPA) gemäß DIN EN 61340-5-1 einsetzbar.
Vorteile:- Aus einem speziellen elektrisch ableitfähigen Kunststoff gefertigt
- Zum Schutz von empfindlichen, elektrischen bzw. elektronischen Bauteilen, Komponenten und Geräte
- Schnellspanner (Kraftspanner, Kniehebelspanner) dienen als Montagevorrichtung und Haltevorrichtung
- Ergonomischer und bedienerfreundlicher Griff
Sicherheit:Diese ESD-Produkte sind auch für Geräte, Komponenten und Schutzsysteme in explosionsgefährdeten Bereichen verwendbar.
Bei Verwendung dieser ESD-Produkte wird die Erzeugung einer elektrostatischen Funkenentladung verhindert und somit die mögliche Entzündung von Gasen und Stäuben, die in geschlossenen Räumen zu einer Explosion führen können.
Zum Schutz von Personen, die in explosionsgefährdeten Bereichen tätig sind, müssen Gerätehersteller u. Betreiber hierzu die ATEX-Richtlinien anwenden und erfüllen.
Diese ESD-Produkte sind bezüglich elektrischer Ableitfähigkeit vom TÜV Süd geprüft.

Zielgruppen:
Gerätehersteller, welche die ATEX-Produktrichtlinie 2014/34/EU erfüllen müssen.
Betreiber, welche die ATEX-Betriebsrichtlinie 1999/92/EG erfüllen müssen.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0661 Schnellspanner antistatisch horizontal mit senkrechtem Fuß und verstellbarer Andruckspindel 414 kB
 Technischer Hinweis ESD 209 kB

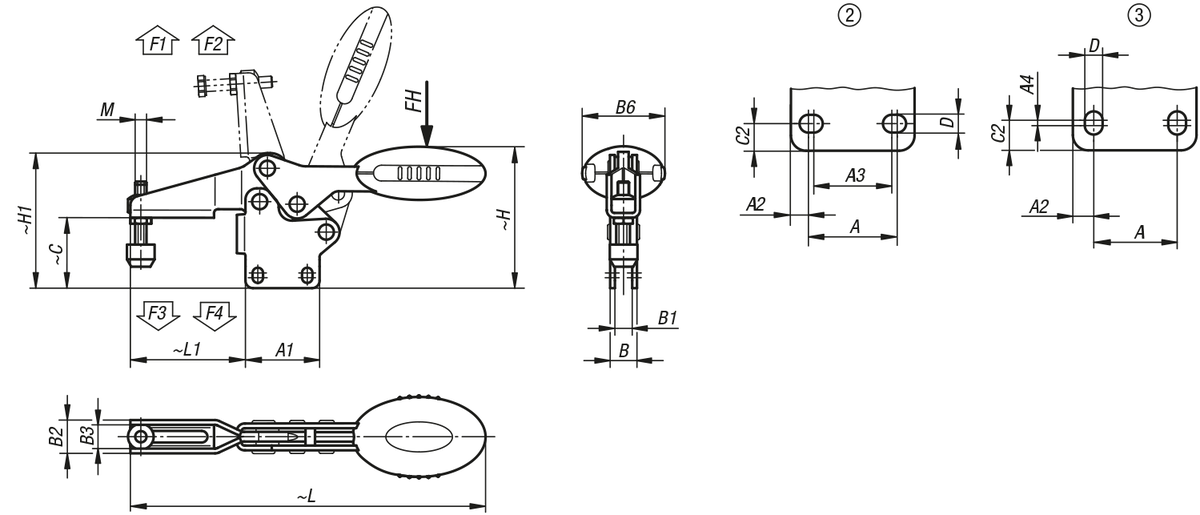

Zeichnungen

Schnellspanner antistatisch horizontal mit senkrechtem Fuß und verstellbarer Andruckspindel

Artikelauswahl/-filter

BestellnummerÖffnungswinkel
Haltearm
Öffnungswinkel
Griff
Handkraft
FH
N
Haltekraft
F1
N
Haltekraft
F2
N
Spannkraft
F3
N
Spannkraft
F4
N
CADZub.PreisBestellen
K0661.00502486°67°100650900550620 21.70 CHF
K0661.00602486°67°160135019007201200 29.04 CHF
K0661.00802486°67°200200028008301400 40.68 CHF
BestellnummerLochbildMA

A1A2A3A4BB1B2B3B6CC2DHH1LL1CADZub.PreisBestellen
K0661.0050242M5x2518274,513,5-8,14,113,29,222,526,25,25,552,247,9125,741,8 21.70 CHF
K0661.0060243M6x3526396,5-2,514,19,117,512,543,536,985,575,271186,660,5 29.04 CHF
K0661.0080243M8x4526449-3,514,19,1211641,546,510,56,288,284,3223,174,9 40.68 CHF
