Scharniere aus Kunststoff, mit einstellbarer Friktion
K0440

Scharniere aus Kunststoff, mit einstellbarer Friktion

zurück

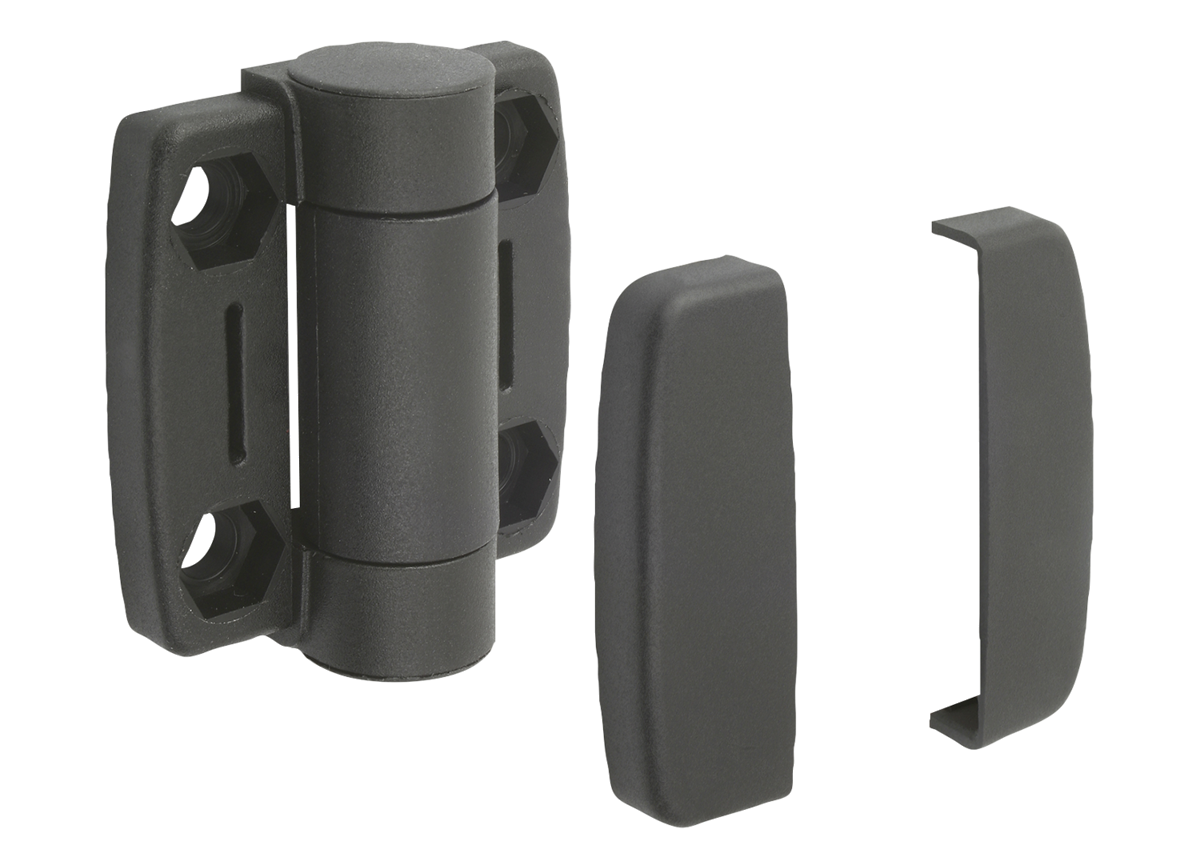

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Scharnier und Abdeckungen Thermoplast PA glasfaserverstärkt.
Stahlteile Edelstahl.
Ausführung:Scharnier und Abdeckungen schwarz.
Stahlteile blank.
Hinweis:Die Friktionsscharniere erlauben eine Türpositionierung in jeder beliebigen Winkelstellung. Der Reibwiderstand lässt sich mittels einer Stellschraube von 0-5 Nm stufenlos einstellen. Die Scharniere sind mit und ohne Führungsnasen für Aluminiumprofile erhältlich.

Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0440 Scharniere aus Kunststoff, mit einstellbarer Friktion 230 kB
 Technischer Hinweis für Scharniere 315 kB

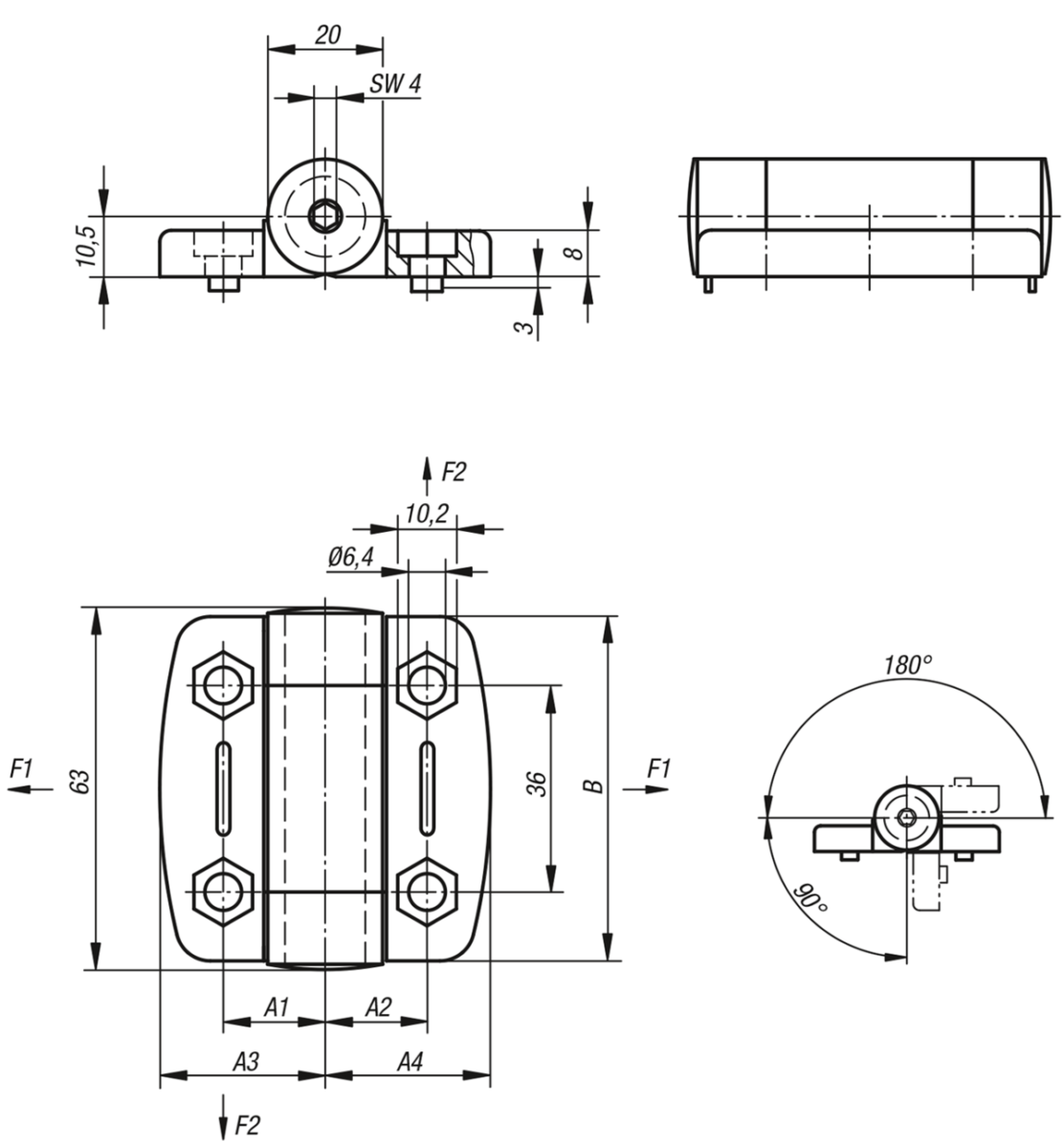

Zeichnungen

Scharniere aus Kunststoff, mit einstellbarer Friktion

Artikelauswahl/-filter

Bestellnummer

AA1A2A3A4BFührungsnasen
für Nut
F1 max.
kN
F2 max.
kN
CADZub.PreisBestellen
K0440.561818005417,7517,75272756-0,40,325 13.30 CHF
K0440.561818065417,7517,7527275660,40,325 13.30 CHF
K0440.561818085417,7517,7527275680,40,325 13.30 CHF
K0440.5623230073,522,7522,7536,7536,7556-0,60,425 14.56 CHF
K0440.5623230873,522,7522,7536,7536,755680,60,425 14.56 CHF
K0440.5623231073,522,7522,7536,7536,7556100,60,425 14.56 CHF
