Scharniere aus Aluminium
K0580

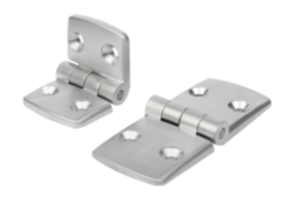

Scharniere aus Aluminium

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminiumdruckguss.
Achse Edelstahl.
Ausführung:Scharnier silber pulverbeschichtet.
Achse blank.
Hinweis:Scharniere für Flächenelemente und Aluminiumprofile, nicht aushängbar.
Scharnier kann mit Kunststoffkappe auf Tragbolzen ausgestattet sein.

Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.
Auf Anfrage:Scharniere mit Führungsnasen (Nut 5, 6, 8, 10, 12 und 14) für Aluminiumprofile.
Kombinationen unterschiedlicher Flügellängen.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0580 Scharniere aus Aluminium 155 kB
 Technischer Hinweis für Scharniere 315 kB

Zeichnungen

Scharniere aus Aluminium

Artikelauswahl/-filter

Bestellnummer

AA1A2A3A4BF1 max.
kN
F2 max.
kN
CADZub.PreisBestellen
K0580.2515155215152626480,2750,215 14.92 CHF
K0580.3018185917,517,529,529,5480,3250,225 15.12 CHF
K0580.3520207220203636480,3250,225 15.35 CHF
K0580.4023237722,522,538,538,5480,40,25 15.56 CHF
K0580.45252587252543,543,5480,40,25 15.80 CHF
K0580.5028289727,527,548,548,5480,40,25 16.02 CHF
K0580.60333311532,532,557,557,5480,40,1 16.25 CHF
