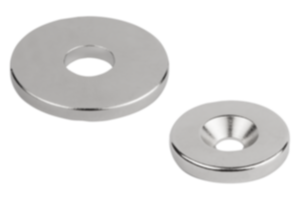

K1405Rohmagnete (Scheibenmagnete) mit Bohrung aus NdFeB |
zurück |
|
|
BeschreibungWerkstoff:NdFeB N35 (Neodym).Ausführung:vernickelt.Hinweis:Ungeschirmtes System.Temperaturbereich:max. 80 °C.Montage:Die Magnete können durch Einpressen, Einschrauben oder Einkleben montiert werden.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

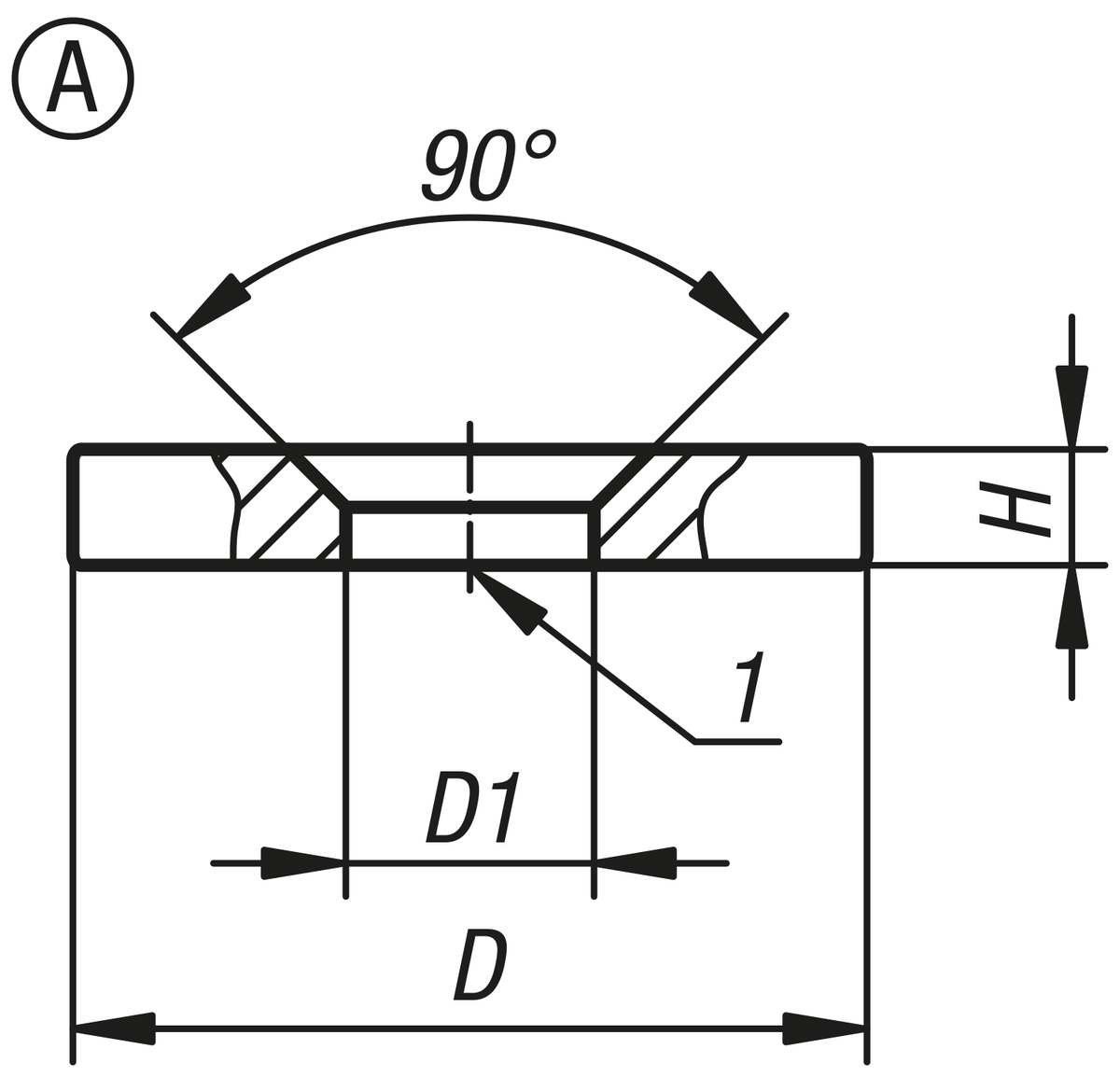

Rohmagnete (Scheibenmagnete) mit Senkbohrung aus NdFeB, Form A |
mehr Info |
| Bestellnummer | Form | D
| D1 | H | Anzieh-
drehmoment
max. Nm | Haftkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| K1405.12 | A | 12 ±0,1 | 3,5 ±0,1 | 3 ±0,1 | 3 | 18 |  | | 2.13 CHF | | | K1405.15 | A | 15 ±0,1 | 4,5 ±0,1 | 3,5 ±0,1 | 3 | 29 | | | 3.55 CHF | | | K1405.18 | A | 18 ±0,1 | 4,5 ±0,1 | 4 ±0,1 | 3 | 41 | | | 4.66 CHF | | | K1405.24 | A | 24 ±0,1 | 5,5 ±0,1 | 4 ±0,1 | 3 | 66 | | | 7.58 CHF | |
|

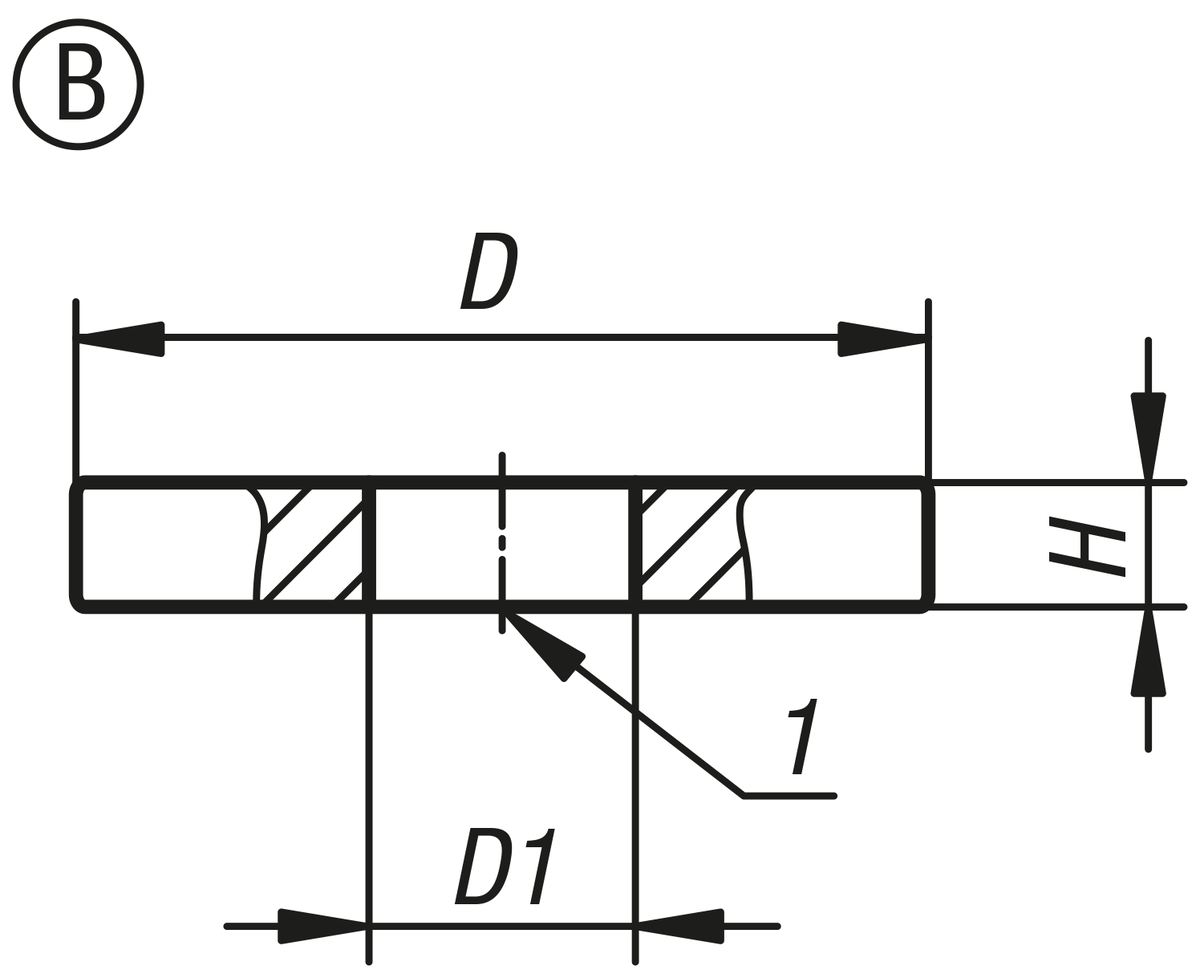

Rohmagnete (Scheibenmagnete) mit Bohrung aus NdFeB, Form B |
mehr Info |
| Bestellnummer | Form | D
| D1 | H | Anzieh-
drehmoment
max. Nm | Haftkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| K1405.32 | B | 32 ±0,1 | 10,5 ±0,1 | 2 ±0,1 | 3 | 42 | | | 8.79 CHF | | | K1405.38 | B | 38 ±0,1 | 12 ±0,1 | 4 ±0,1 | 3 | 110 | | | 15.06 CHF | | | K1405.48 | B | 48 ±0,2 | 15 ±0,1 | 5 ±0,1 | 3 | 165 | | | 23.48 CHF | | | K1405.56 | B | 56 ±0,2 | 15 ±0,1 | 6 ±0,1 | 3 | 230 | | | 39.60 CHF | |
|
