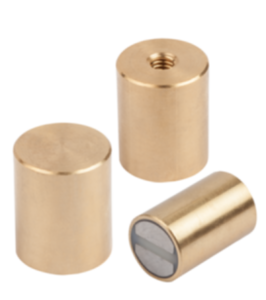

Magnete rund (Stabgreifer) aus SmCo

K0551

Magnete rund (Stabgreifer) aus SmCo

Produkte
- Bedienteile | Normelemente
  - Magnete
    - Magnete rund (Stabgreifer) aus SmCo

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Messing.
Magnetkern SmCo.Hinweis:Glatte Ausführung, geschirmtes System. Durchmesser „D“ geschliffen mit Passungstoleranz h6. SmCo-Stabgreifer dürfen auf keinen Fall direkt im Eisen eingepresst werden, da sonst Haftkraftverluste durch magnetischen Kurzschluss eintreten. SmCo-Greifmagnete eignen sich besonders zum unmittelbaren Einsatz bei Punktschweißmaschinen, da keine Entmagnetisierung eintritt.

Ohne Minderung der Haftkraft können Stabgreifer um das Maß „H1“ gekürzt werden.Temperaturbereich:max. 200 °C.Zeichnungshinweis:

1) Haftfläche

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0551 Magnete rund (Stabgreifer) aus SmCo

Technische Daten für Haltemagnete (Greifermagnete)

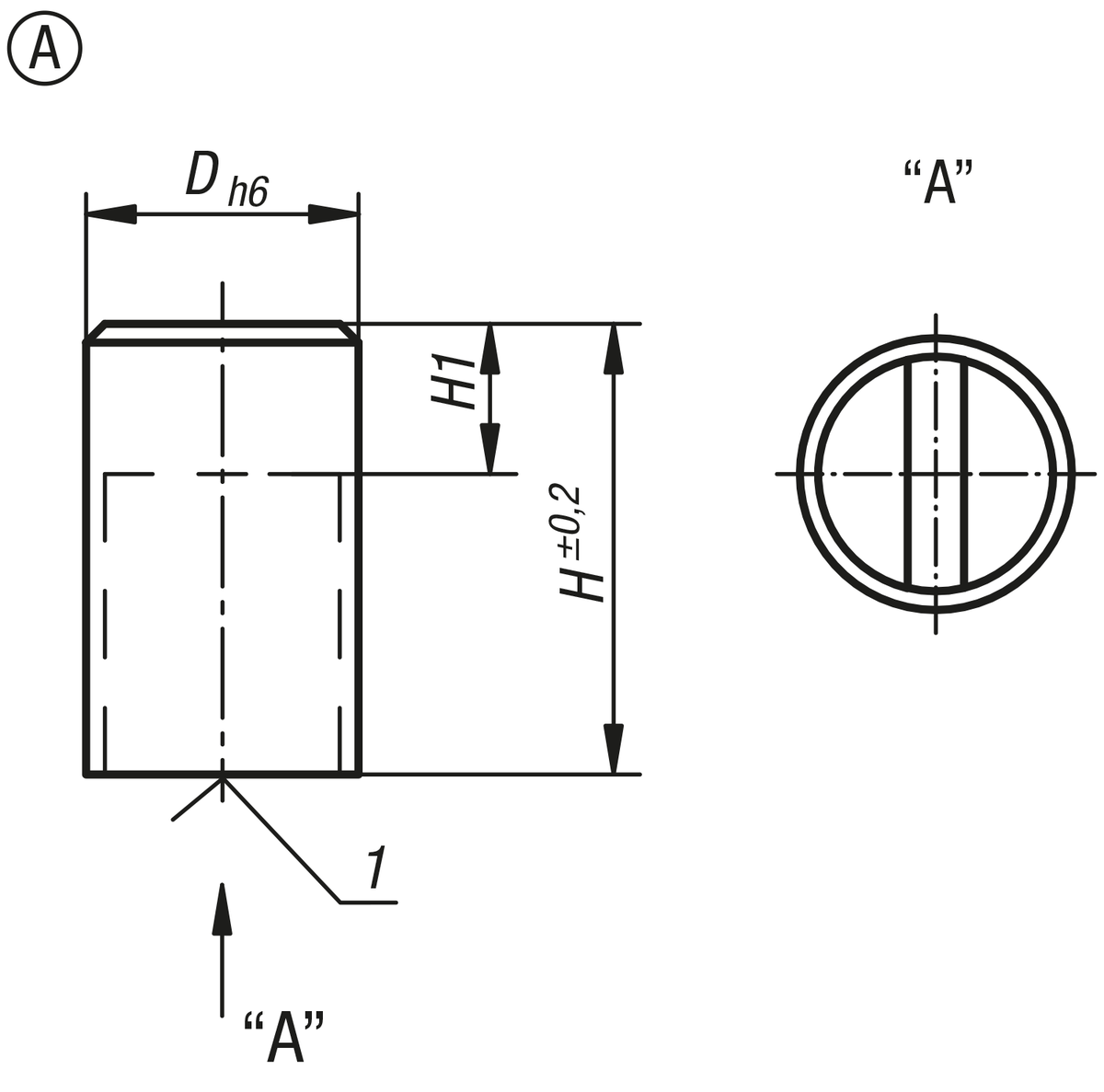

Magnete rund (Stabgreifer) aus SmCo, Form A

Zeichnungen

Magnete rund (Stabgreifer) aus SmCo, Form A

Artikelauswahl/-filter

Bestellnummer	Form	D	H	H1	Haftkraft N	Abstand zu Eisenwandungen/mm	CAD	Zub.	Preis	Bestellen
K0551.01	A	6	20	10	8	1,5			4.76 CHF
K0551.03	A	8	20	10	22	1,5			6.01 CHF
K0551.05	A	10	20	8	40	2			7.34 CHF
K0551.07	A	13	20	6	60	2,5			9.74 CHF
K0551.09	A	16	20	2	125	3			13.23 CHF
K0551.11	A	20	25	5	250	4			20.96 CHF
K0551.13	A	25	35	7	400	5			45.89 CHF
K0551.15	A	32	40	4,5	600	6			83.68 CHF

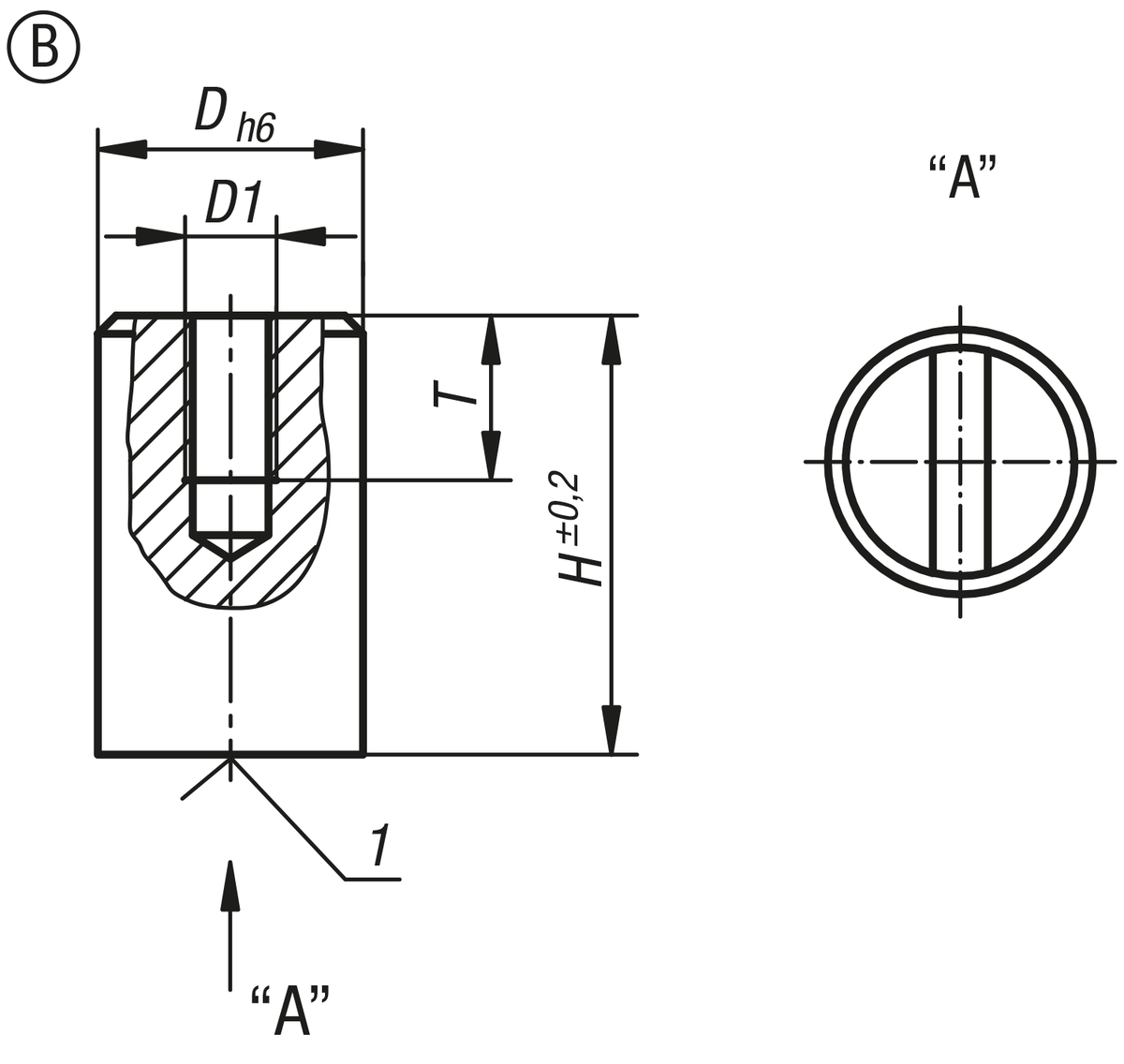

Magnete rund (Stabgreifer) aus SmCo, Form B

Zeichnungen

Magnete rund (Stabgreifer) aus SmCo, Form B

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	H	T	Haftkraft N	Abstand zu Eisenwandungen/mm	CAD	Zub.	Preis	Bestellen
K0551.02	B	6	M3	20	5	8	1,5			6.52 CHF
K0551.04	B	8	M3	20	5	22	1,5			7.36 CHF
K0551.06	B	10	M4	20	7	40	2			8.84 CHF
K0551.08	B	13	M4	20	7	60	2,5			11.28 CHF
K0551.10	B	16	M4	25	8	125	3			15.43 CHF
K0551.12	B	20	M6	25	6	250	4			22.35 CHF
K0551.14	B	25	M6	35	8	400	5			46.58 CHF
K0551.16	B	32	M6	40	6	600	6			83.98 CHF
