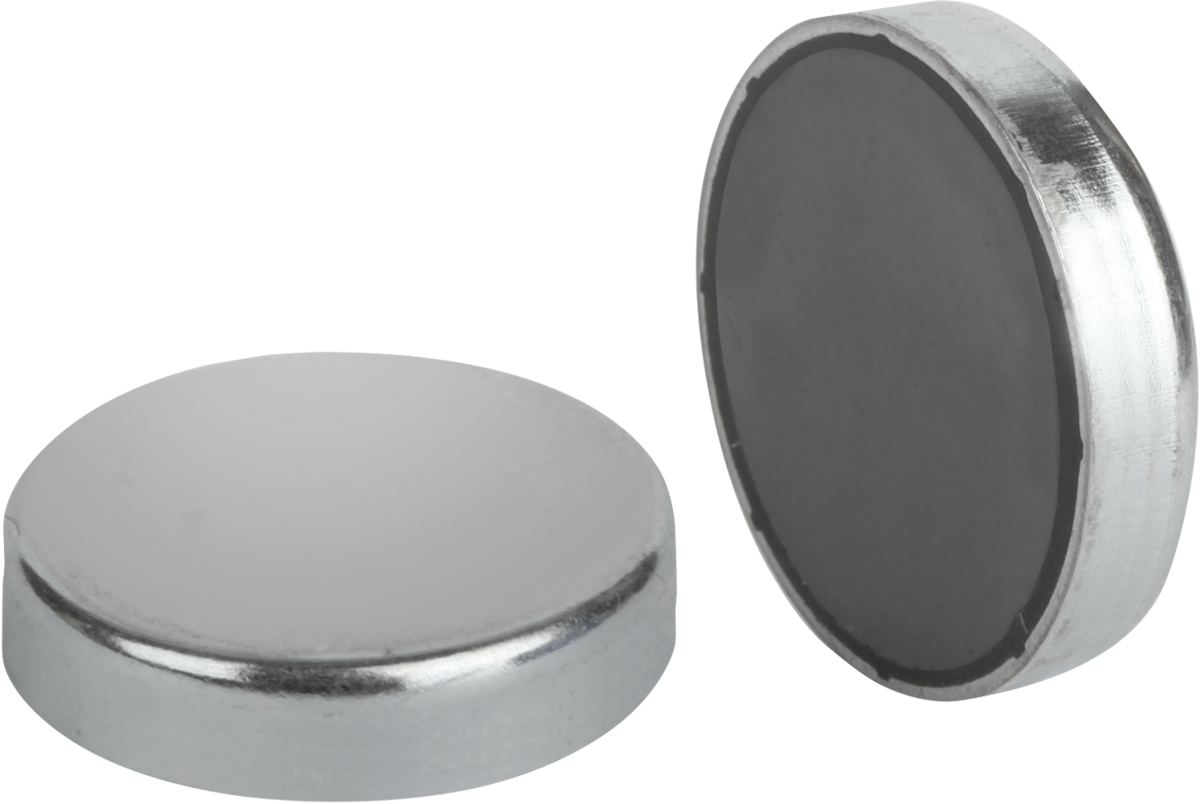

Magnete (Flachgreifer) aus Hartferrit

zurück

Produkte
- Bedienteile | Normelemente
  - Magnete
    - Magnete (Flachgreifer) aus Hartferrit

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern Hartferrit.Ausführung:Gehäuse verzinkt.Hinweis:Flachgreifer ohne Gewindebuchse, geschirmtes System. Haltemagnete flach werden in Aufnahmebohrungen eingepresst oder eingeklebt.

Bei der Ausführung D 80 sind Haarrisse an der Haftfläche des eingebauten Magnetwerkstoffes fertigungstechnisch nicht vermeidbar. Sie beeinträchtigen die Funktion des Haftmagneten in keiner Weise.Temperaturbereich:max. 200 °C.Zeichnungshinweis:

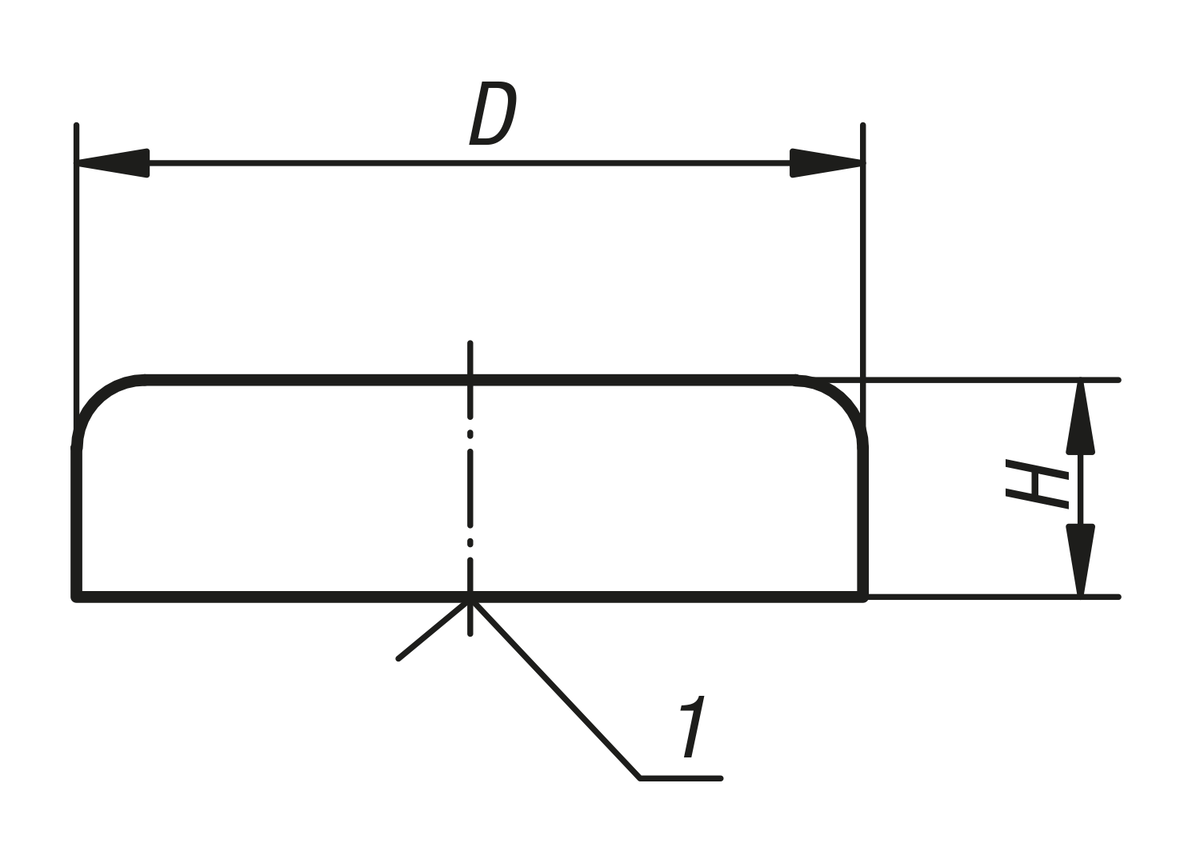

1) Haftfläche

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0548 Magnete (Flachgreifer) aus Hartferrit

142 kB

Technische Daten für Haltemagnete (Greifermagnete)

139 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	H	Haftkraft N	Preis
K0548.01	10 ±0,15	4,5	4	1.76 CHF
K0548.02	13 ±0,15	4,5	10	1.92 CHF
K0548.03	16 ±0,15	4,5	18	2.30 CHF
K0548.04	20 ±0,15	6	30	2.77 CHF
K0548.05	25 ±0,15	7	40	3.06 CHF
K0548.06	32 ±0,20	7	80	3.29 CHF
K0548.07	40 ±0,20	8	125	4.46 CHF
K0548.08	50 ±0,20	10	220	5.65 CHF
K0548.09	63 ±0,20	14	350	9.85 CHF
K0548.10	80 ±0,25	18	600	19.42 CHF
