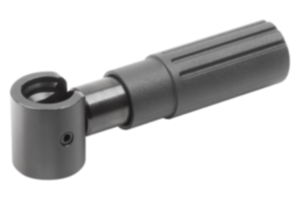

K1469Zylindergriffe Kunststoff umlegbar |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden.
Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine optimierte Haptik und gute Griffigkeit.
Durch den umlegbaren Griff lassen sich Störkonturen vermeiden, wodurch zusätzlich die Verletzungsgefahr minimiert wird.Werkstoff:Griff Thermoplast.
Achse Stahl Festigkeitsklasse 5.8 oder Edelstahl 1.4404.
Spannstift Federstahl oder Edelstahl 1.4310.
Druckfeder Federstahl oder Edelstahl 1.4568.Ausführung:Griff schwarz.
Stahlteile brüniert.
Edelstahl blank.Hinweis:Die Bohrung D3 wird als Positionierbohrung verwendet.Vorteile:Optimierte Haptik und gute Griffigkeit
Vermeidung von Störkonturen
Griffe für Handräder und Kurbeln
Verschiedene Gewindegrößen
NOVO grip KIPP-DesignBesonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Komponente | Größe | A | A1 | D
| D1 | D2 | D3 | H | L | L1 | L3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| K1469.104 | Stahl | 1 | 8 | 4,3 | M4 | 14 | 13 | 2,5 | 14,5 | 35 | 40 | 47 | 4,5 |  | | 15.05 CHF | | | K1469.205 | Stahl | 2 | 10 | 5,3 | M5 | 16 | 16 | 3,5 | 18 | 44 | 49 | 58 | 4,5 | | | 16.54 CHF | | | K1469.306 | Stahl | 3 | 12,5 | 6,5 | M6 | 20 | 20 | 4,5 | 22,5 | 55 | 59,5 | 71,5 | 6 | | | 18.96 CHF | | | K1469.408 | Stahl | 4 | 16 | 9 | M8 | 25 | 26 | 5,5 | 29 | 70 | 83 | 98 | 6,5 | | | 21.73 CHF | | | K1469.1104 | Edelstahl | 1 | 8 | 4,3 | M4 | 14 | 13 | 2,5 | 14,5 | 35 | 40 | 47 | 4,5 | | | 26.47 CHF | | | K1469.1205 | Edelstahl | 2 | 10 | 5,3 | M5 | 16 | 16 | 3,5 | 18 | 44 | 49 | 58 | 4,5 | | | 29.06 CHF | | | K1469.1306 | Edelstahl | 3 | 12,5 | 6,5 | M6 | 20 | 20 | 4,5 | 22,5 | 55 | 59,5 | 71,5 | 6 | | | 33.32 CHF | | | K1469.1408 | Edelstahl | 4 | 16 | 9 | M8 | 25 | 26 | 5,5 | 29 | 70 | 83 | 98 | 6,5 | | | 38.21 CHF | |
