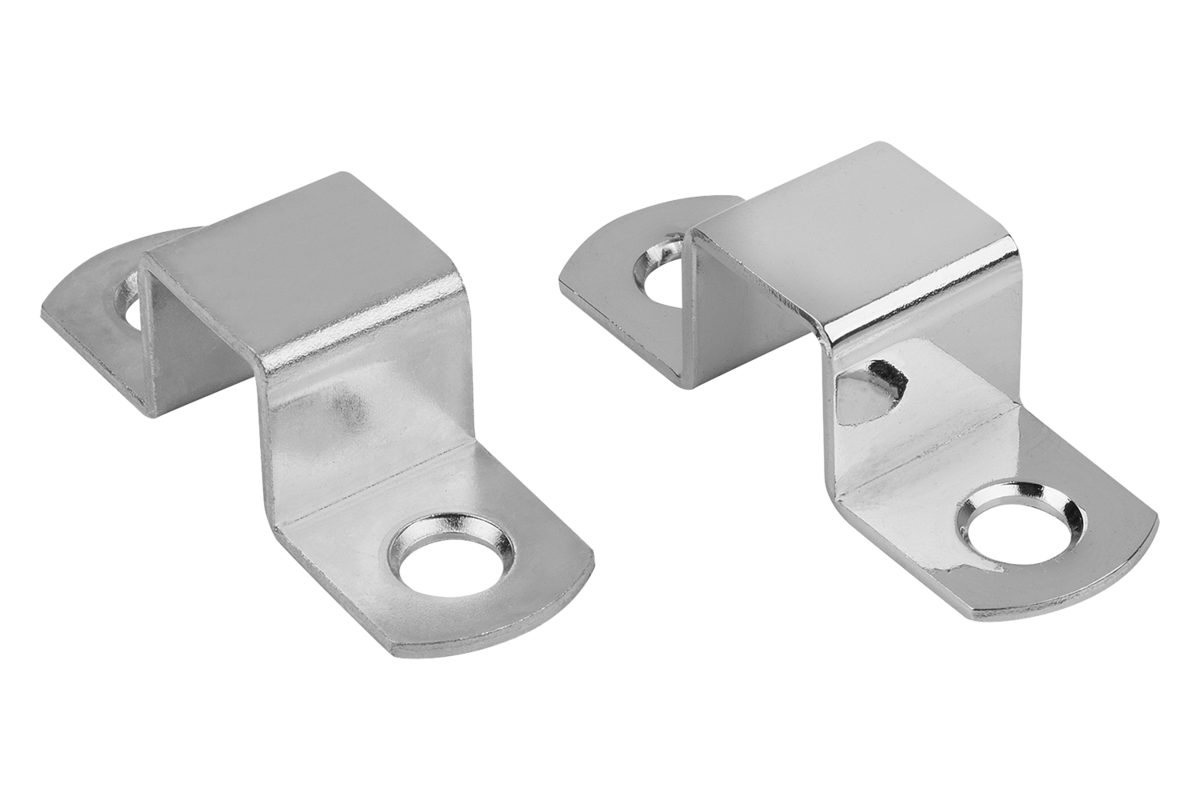

Schließbleche Stahl oder Messing für Riegel mit Rückstellfeder

zurück

Produkte
- Bedienteile | Normelemente
  - Federnde Druckstücke, Arretierbolzen, Kugelsperrbolzen
    - Sperrriegel
      - Schließbleche Stahl oder Messing für Riegel mit Rückstellfeder

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Messing.Ausführung:Stahl verzinkt.
Messing verchromt.Hinweis:Die Schließbleche können einfach an die Anwendung angeschraubt werden.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1669 Schließbleche Stahl oder Messing für Riegel mit Rückstellfeder

135 kB

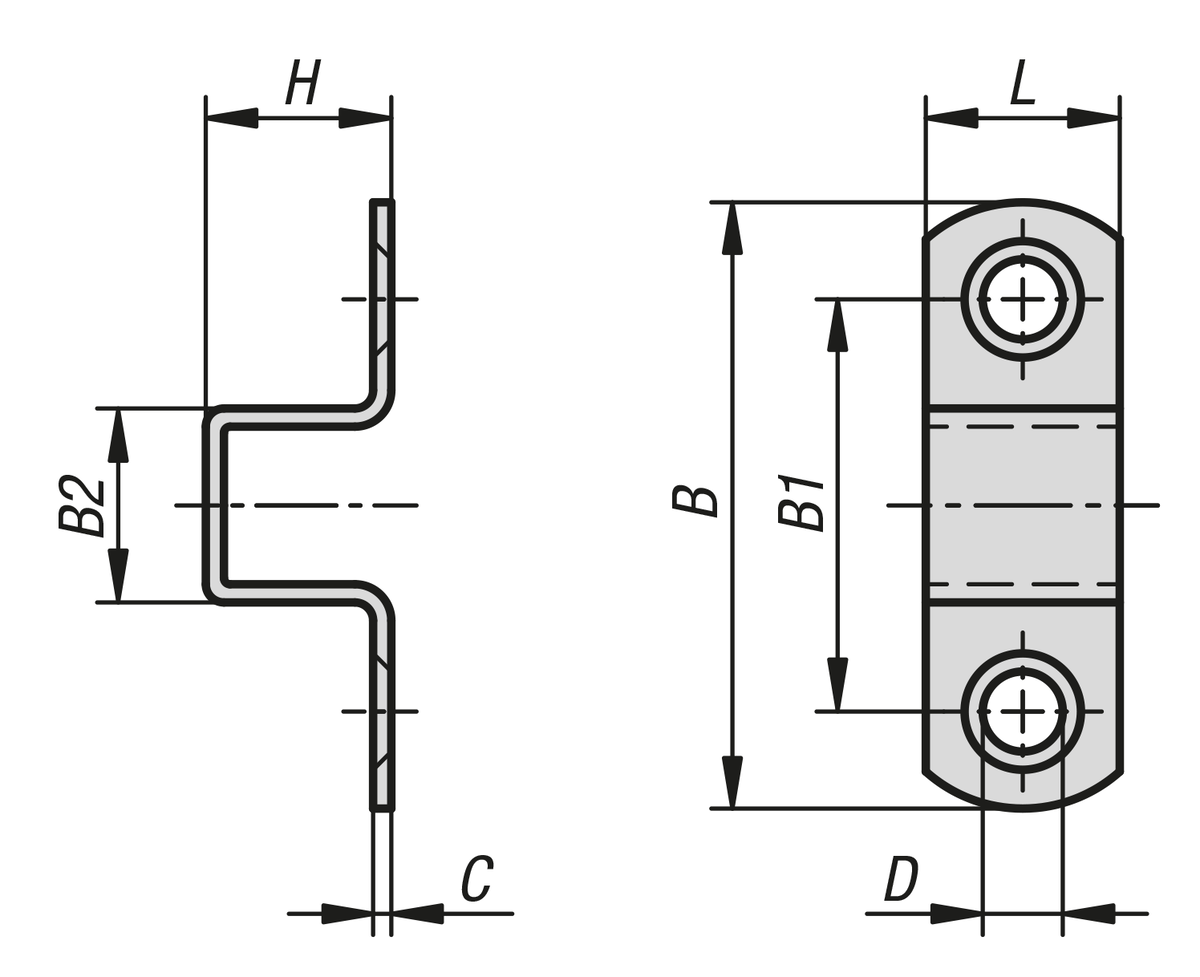

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Oberfläche Grundkörper	B	B1	B2	C	D	H	L	Preis
K1669.11350	Stahl	verzinkt	35	23	11,5	1,2	3,5	11,5	11	2.02 CHF
K1669.16500	Stahl	verzinkt	50	34	16	1,5	4,8	16	16	2.27 CHF
K1669.22680	Stahl	verzinkt	68,5	43,5	21	2	7	21	22	3.96 CHF
K1669.11351	Messing	verchromt	35	23	11,5	1,2	3,5	11,5	11	4.09 CHF
K1669.16501	Messing	verchromt	50	34	16	1,5	4,8	16	16	8.49 CHF
K1669.22651	Messing	verchromt	68,5	43,5	21	2	7	21	22	13.23 CHF
