      - Türanschläge Kunststoff für Aluminiumprofil mit Dämpfung oder mit Magnetverschluss

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Türanschlag PA, glasfaserverstärkt.
Dämpfer EPDM.
Halteplatte Stahl.
Nutfixierung Zinkdruckguss.
Schraube Stahl.
Fixierungsstück PA, glasfaserverstärkt.Ausführung:Stahl verzinkt.Zubehör:Die Türanschläge können genutzt werden, um Türen oder Klappen aus einem Aluminium Profil dämpfend oder magnetisch zu schließen.LieferumfangTüranschlag mit Dämpfung:
1x Türanschlag,
1x Nutfixierung,
1x Schraube ISO 7991 - M5x14,
1x Fixierungsstück.

Türanschlag mit Magnetverschluss:
1x Türanschlag,
1x Halteplatte,
1x Nutfixierung,
2x Schraube ISO 7991 - M5x14,
1x Fixierungsstück.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1633 Türanschläge Kunststoff für Aluminiumprofil mit Dämpfung oder mit Magnetverschluss

321 kB

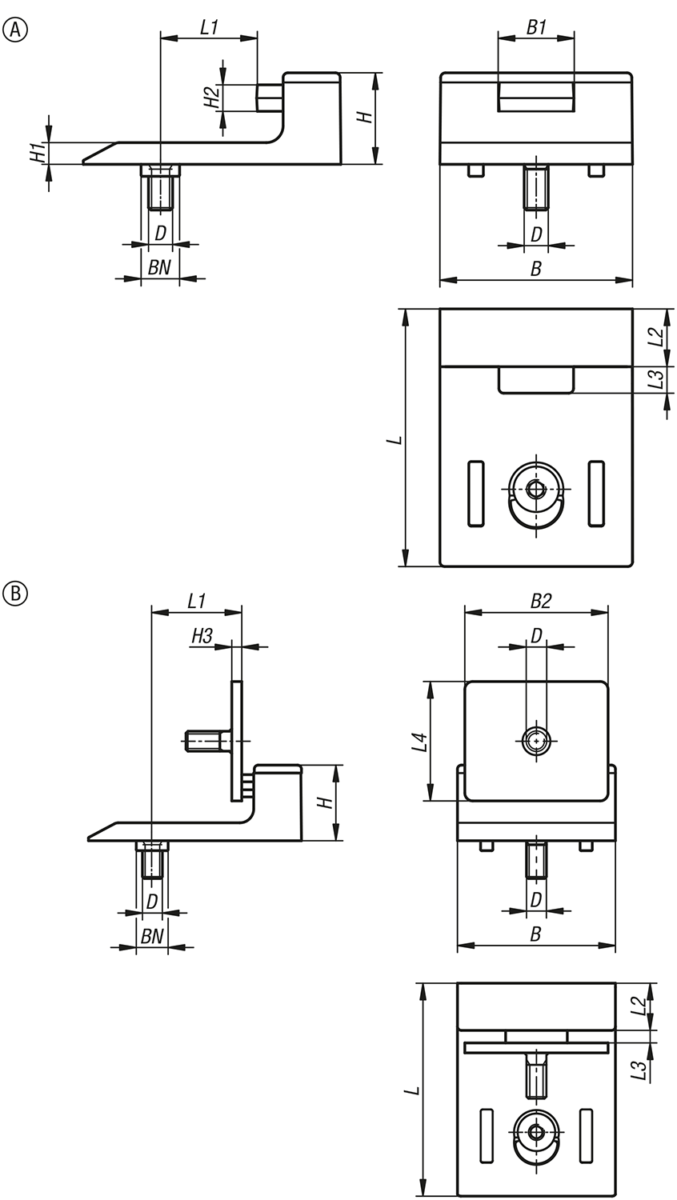

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Form	Material Komponente	Oberfläche Komponente	B	B1	B2	D	H	H1	H2	H3	L	L1	L2	L3	L4	BN=Nutbreite	Shore Härte	CAD	Zub.	Preis	Bestellen
K1633.0	mit Dämpfung	A	EPDM	-	40	15	-	M5	19	4,5	5	-	53,5	20/22,5	12	5	-	8/10	-			15.83 CHF
K1633.1	mit Magnetverschluss	B	Stahl	verzinkt	40	-	36	M5	19	4,5	-	2,5	53,5	20/22,5	12	3	30	8/10	70			20.36 CHF
