Schalengriffe klappbar

zurück

Produkte
- Bedienteile | Normelemente
  - Bügelgriffe, Rohrgriffe, Schalengriffe
    - Schalengriffe klappbar

Artikelbeschreibung/Produktabbildungen

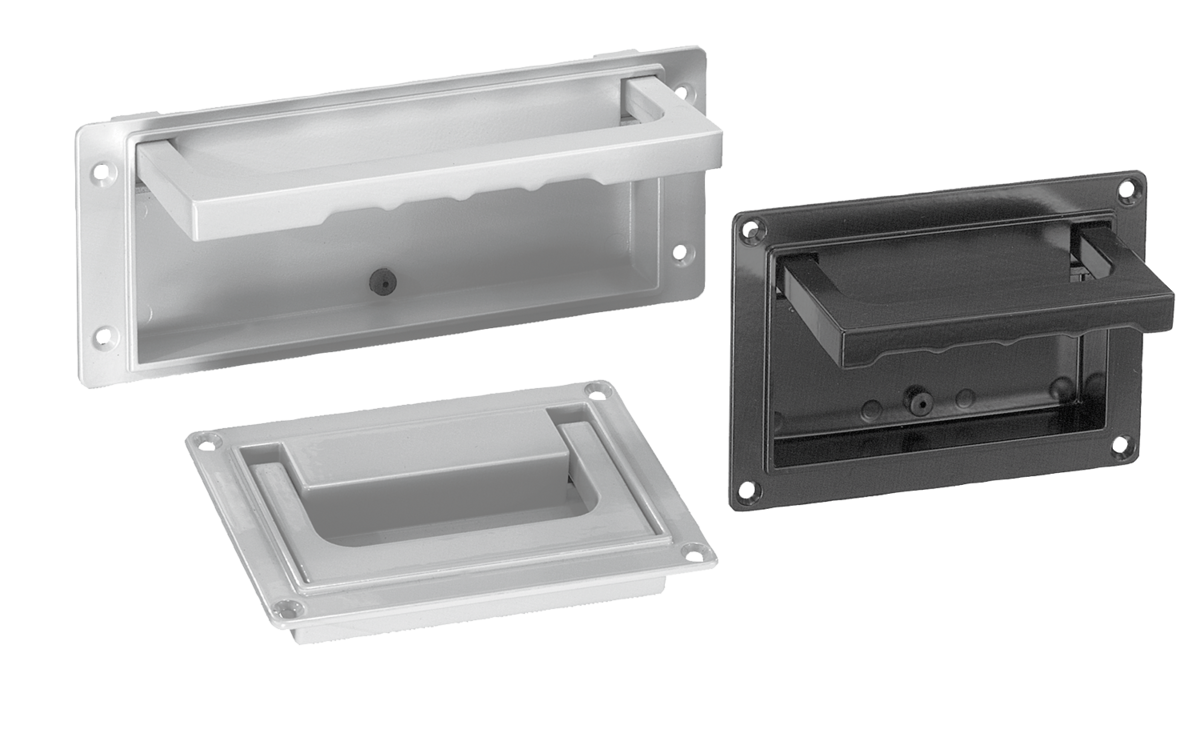

BeschreibungWerkstoff:Aluminium-Druckguss.Ausführung:Schale und Griff schwarz oder lichtgrau pulverbeschichtet, halbmatt.Hinweis:Schalengriffe klappbar können durch ihr modernes Design überall dort eingesetzt werden, wo solide und formschöne Griffe gefordert werden.
Schalengriffe klappbar Form A besitzen eine Schnapprasterung des Griffes in Ruhe- und Arbeitsstellung.

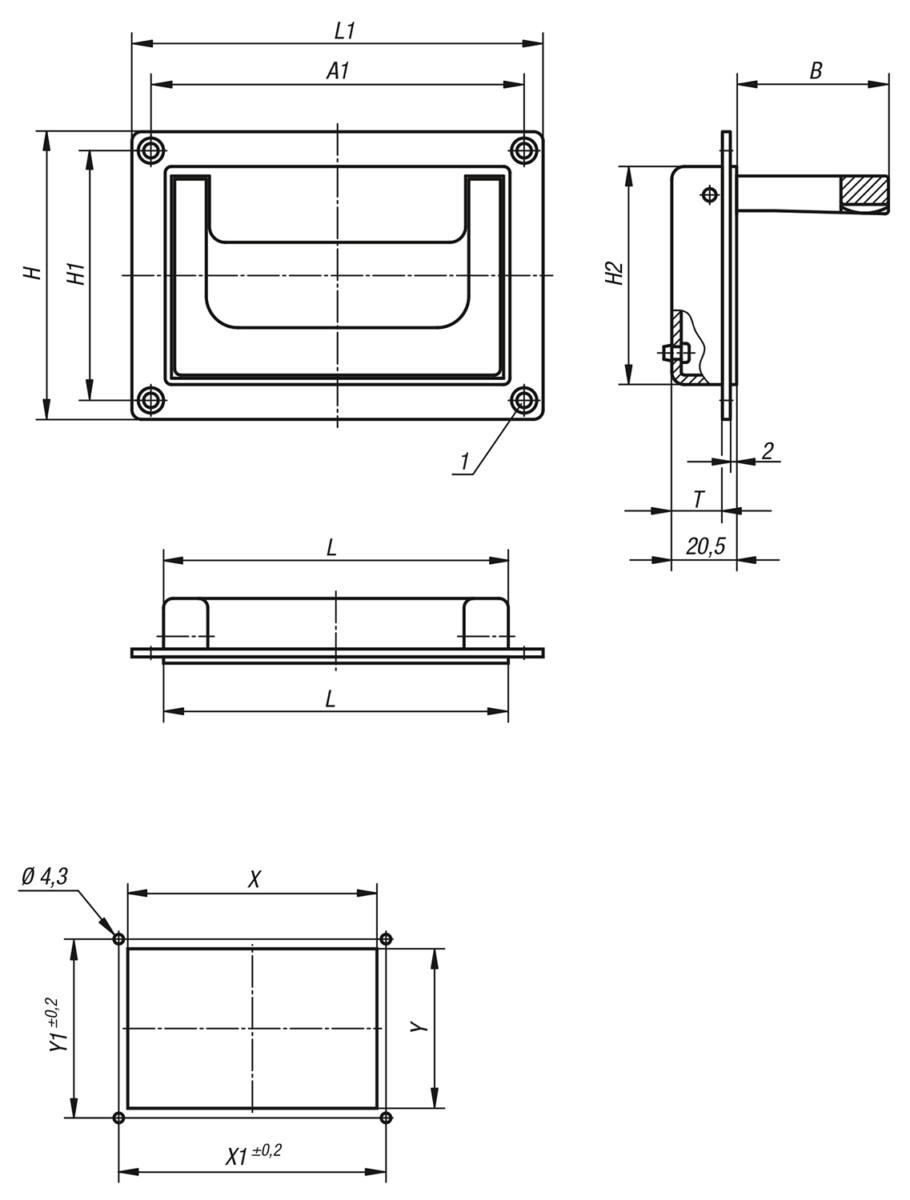

Bei Schalengriffe klappbar Form B schwenkt der Griff nach Betätigung selbstständig in seine Ruhestellung zurück.Montage:Bei gleichem Gehäuseausschnitt können die Schalengriffe klappbar vor oder hinter der Gehäusewand montiert werden.Zeichnungshinweis:

1) für Senkschrauben M4

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0240 Schalengriffe klappbar

156 kB

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A1	B	H	H1	H2	L	L1	T	X	X1	Y	Y1	Tragkraft N	Preis
K0240.07911811	A	schwarz	118	48	91	79	69	109	130	16	110	118	70,5	79	500	45.08 CHF
K0240.05018411	A	schwarz	184	51	80	50	72	170	200	16	171	184	73	50	500	45.08 CHF
K0240.07911812	A	lichtgrau RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	45.08 CHF
K0240.05018412	A	lichtgrau RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	45.08 CHF
K0240.07911821	B	schwarz	118	48	91	79	69	109	130	16	110	118	70,5	79	500	51.49 CHF
K0240.05018421	B	schwarz	184	51	80	50	72	170	200	16	171	184	73	50	500	51.49 CHF
K0240.07911822	B	lichtgrau RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	51.49 CHF
K0240.05018422	B	lichtgrau RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	51.49 CHF
