Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Profilaluminium EN AW-6060.Ausführung:Profilaluminium mattglänzend eloxiert.Hinweis:Profilgriffe sind mit Innengewinde M6 oder mit Durchgangsbohrung für M5 Senkschrauben zur seitlichen Montage erhältlich.Montage:Form A von der Rückseite.
Form B von der Bedienseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0234 Profilgriffe

170 kB

Zeichnungen (Gesamtübersicht)

Profilgriffe, Form A

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	D	H	L	T	Tragkraft N	Preis
K0234.086061	A	schwarz eloxiert	86	M6	59	106	50	500	43.97 CHF
K0234.100061	A	schwarz eloxiert	100	M6	59	120	50	500	46.74 CHF
K0234.120061	A	schwarz eloxiert	120	M6	59	140	50	500	50.63 CHF
K0234.086063	A	natur eloxiert	86	M6	59	106	50	500	42.35 CHF
K0234.100063	A	natur eloxiert	100	M6	59	120	50	500	44.94 CHF
K0234.120063	A	natur eloxiert	120	M6	59	140	50	500	48.61 CHF

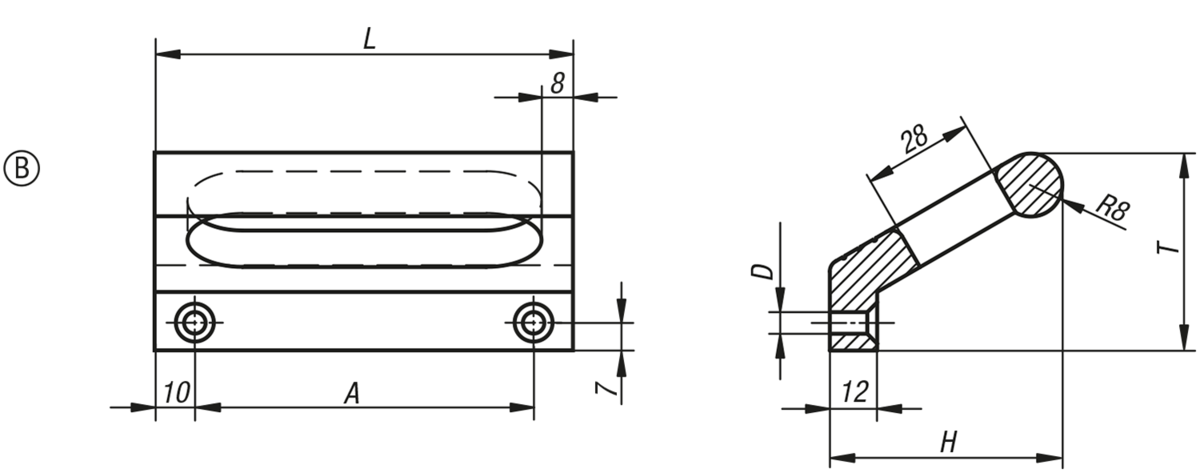

Profilgriffe, Form B

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	D	H	L	T	Tragkraft N	Preis
K0234.086051	B	schwarz eloxiert	86	5,5	59	106	50	500	43.97 CHF
K0234.100051	B	schwarz eloxiert	100	5,5	59	120	50	500	46.74 CHF
K0234.120051	B	schwarz eloxiert	120	5,5	59	140	50	500	50.63 CHF
K0234.086053	B	natur eloxiert	86	5,5	59	106	50	500	42.35 CHF
K0234.100053	B	natur eloxiert	100	5,5	59	120	50	500	44.94 CHF
K0234.120053	B	natur eloxiert	120	5,5	59	140	50	500	48.61 CHF
