Bügelgriffe

zurück

Produkte
- Bedienteile | Normelemente
  - Bügelgriffe, Rohrgriffe, Schalengriffe
    - Bügelgriffe

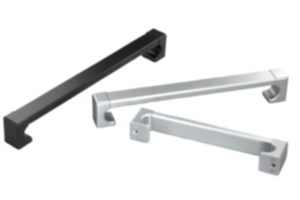

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffschenkel und Griffsteg Aluminium EN AW-6060.
Verbindungsstifte aus Edelstahl.Ausführung:Griffschenkel und Griffsteg feingeschliffen, schwarz oder naturfarben eloxiert.Hinweis:Durch die massive Bauweise kann diese Griffserie auch als Kantenschutz verwendet werden.Montage:Von der Rückseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0228 Bügelgriffe

132 kB

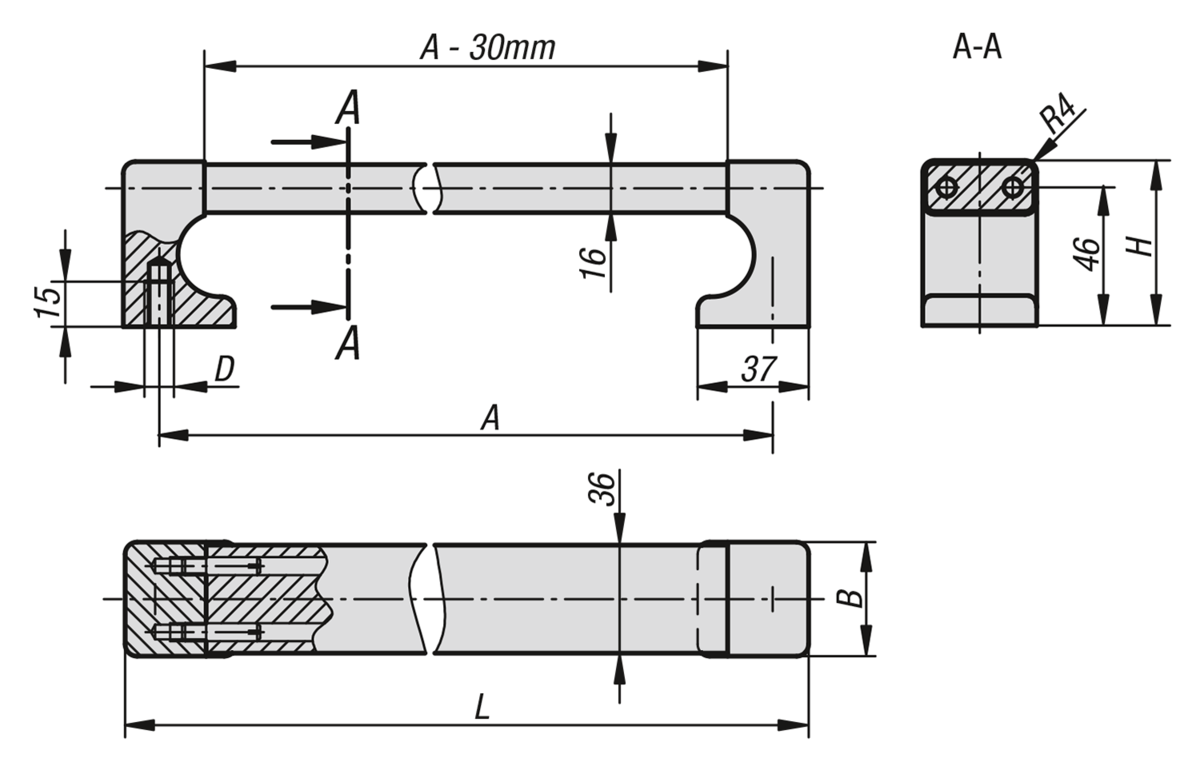

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	A	B	D	H	L	Tragkraft N	Preis
K0228.250081	schwarz eloxiert	250	38	M8	55	274	1000	95.57 CHF
K0228.300081	schwarz eloxiert	300	38	M8	55	324	1000	98.47 CHF
K0228.400081	schwarz eloxiert	400	38	M8	55	424	1000	103.91 CHF
K0228.500081	schwarz eloxiert	500	38	M8	55	524	1000	109.58 CHF
K0228.600081	schwarz eloxiert	600	38	M8	55	624	1000	115.05 CHF
K0228.250083	natur eloxiert	250	38	M8	55	274	1000	91.94 CHF
K0228.300083	natur eloxiert	300	38	M8	55	324	1000	94.68 CHF
K0228.400083	natur eloxiert	400	38	M8	55	424	1000	99.90 CHF
K0228.500083	natur eloxiert	500	38	M8	55	524	1000	105.23 CHF
K0228.600083	natur eloxiert	600	38	M8	55	624	1000	110.62 CHF
