Rohrgriffe

zurück

Produkte
- Bedienteile | Normelemente
  - Bügelgriffe, Rohrgriffe, Schalengriffe
    - Rohrgriffe

Artikelbeschreibung/Produktabbildungen

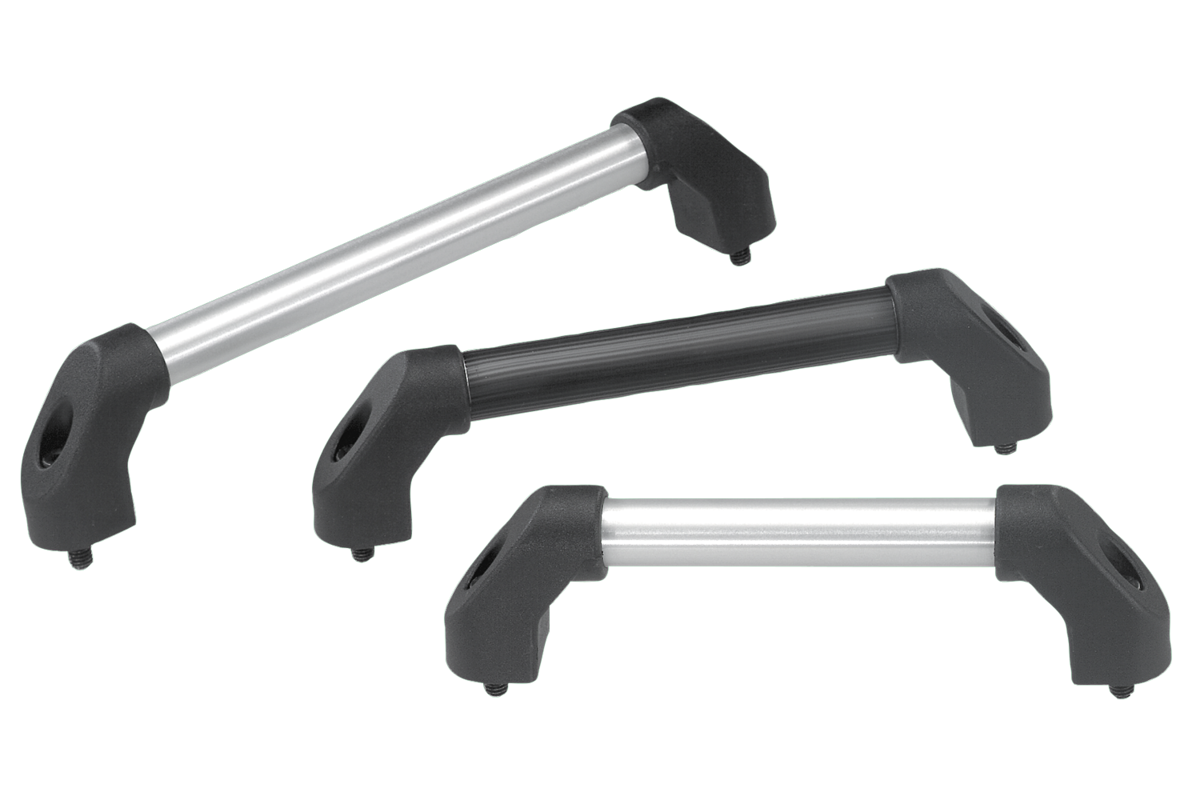

BeschreibungWerkstoff:Schenkel Thermoplast glaskugelverstärkt, schwarz.
Verbindungsrohr Aluminium EN AW-6060.Ausführung:Verbindungsrohr geschliffen und naturfarben eloxiert
Verbindungsrohr mit geriffeltem Kunststoffüberzug, schwarzHinweis:Die Griffschenkel haben im Bereich der Rohraufnahme 4 Klemmstege. Beim Eindrücken des Verbindungsrohres werden diese abgeschabt und bewirken einen passgenauen Sitz.
Schwarz verzinkte Befestigungsschrauben sowie passende Unterlegscheiben und Muttern werden mitgeliefert.Montage:Von der Bedienseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0221 Rohrgriffe

157 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Oberfläche Grundkörper	A	B	B1	D	H	L	Tragkraft N	Preis
K0221.1801	Aluminium	geschliffen und eloxiert	180	30	20X2	M8x30	55,5	210	1000	17.96 CHF
K0221.2001	Aluminium	geschliffen und eloxiert	200	30	20X2	M8x30	55,5	230	1000	18.32 CHF
K0221.2501	Aluminium	geschliffen und eloxiert	250	30	20X2	M8x30	55,5	280	1000	19.45 CHF
K0221.3001	Aluminium	geschliffen und eloxiert	300	30	20X2	M8x30	55,5	330	1000	20.59 CHF
K0221.3501	Aluminium	geschliffen und eloxiert	350	30	20X2	M8x30	55,5	380	1000	21.57 CHF
K0221.4001	Aluminium	geschliffen und eloxiert	400	30	20X2	M8x30	55,5	430	1000	22.65 CHF
K0221.5001	Aluminium	geschliffen und eloxiert	500	30	20X2	M8x30	55,5	530	1000	24.80 CHF
K0221.6001	Aluminium	geschliffen und eloxiert	600	30	20X2	M8x30	55,5	630	1000	28.92 CHF
K0221.1802	Aluminium	Kunststoffüberzug geriffelt	180	30	20X2	M8x30	55,5	210	1000	21.86 CHF
K0221.2002	Aluminium	Kunststoffüberzug geriffelt	200	30	20X2	M8x30	55,5	230	1000	22.41 CHF
K0221.2502	Aluminium	Kunststoffüberzug geriffelt	250	30	20X2	M8x30	55,5	280	1000	23.79 CHF
K0221.3002	Aluminium	Kunststoffüberzug geriffelt	300	30	20X2	M8x30	55,5	330	1000	25.27 CHF
K0221.3502	Aluminium	Kunststoffüberzug geriffelt	350	30	20X2	M8x30	55,5	380	1000	26.88 CHF
K0221.4002	Aluminium	Kunststoffüberzug geriffelt	400	30	20X2	M8x30	55,5	430	1000	28.16 CHF
K0221.5002	Aluminium	Kunststoffüberzug geriffelt	500	30	20X2	M8x30	55,5	530	1000	31.02 CHF
K0221.6002	Aluminium	Kunststoffüberzug geriffelt	600	30	20X2	M8x30	55,5	630	1000	33.84 CHF
