Bügelgriffe Kunststoff mit beidseitiger Schräge

zurück

Produkte
- Bedienteile | Normelemente
  - Bügelgriffe, Rohrgriffe, Schalengriffe
    - Bügelgriffe Kunststoff mit beidseitiger Schräge

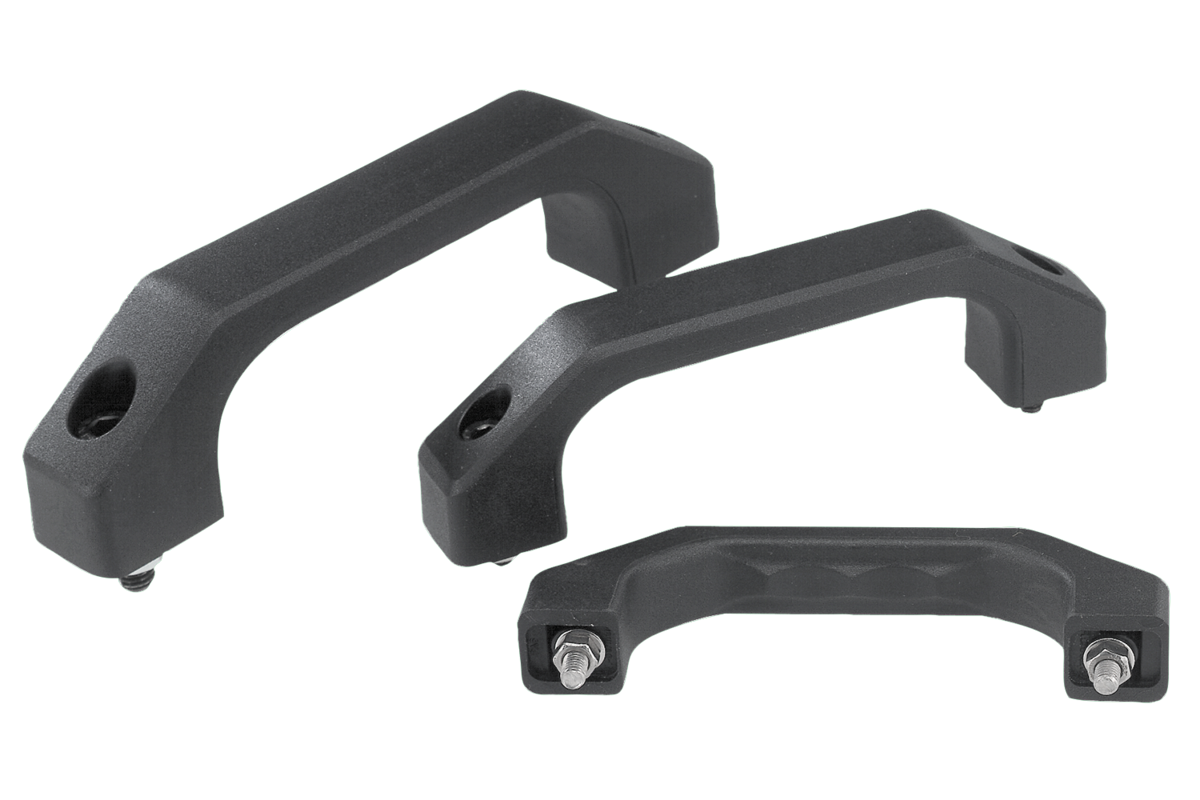

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Thermoplast, glaskugelverstärkt.Ausführung:Mattschwarz mit feiner Kornstruktur.Hinweis:Die Griffe sind extrem verwindungsfest und bedienerfreundlich. Befestigungsschrauben, Muttern und Unterlegscheiben werden mitgeliefert. Für Nassbereiche werden die Befestigungsschrauben, Muttern und Unterlegscheiben aus Edelstahl mitgeliefert.Montage:Von der Bedienseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0200 Bügelgriffe Kunststoff mit beidseitiger Schräge

149 kB

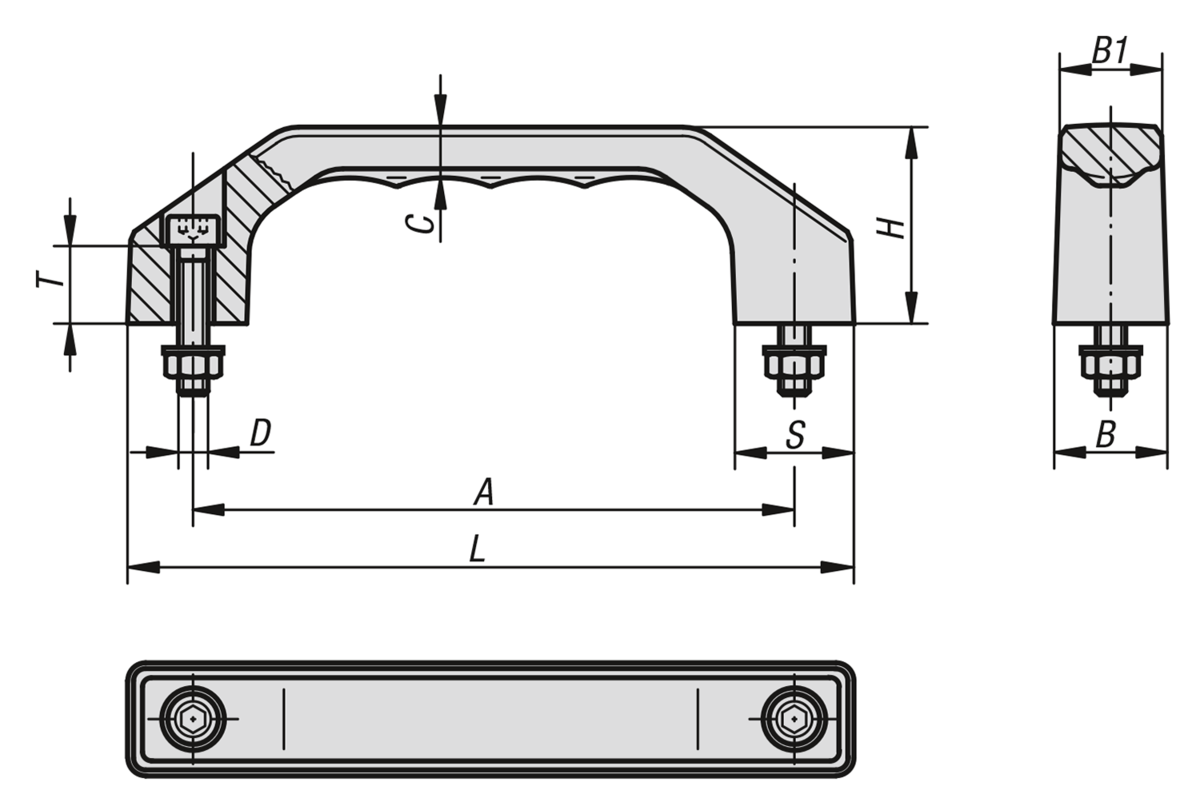

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	A	B	B1	C	D	H	L	S	T	Tragkraft N	Preis
K0200.100051	-	100	19	17	8,5	M5X22	35	122	20	13	1000	8.67 CHF
K0200.120061	-	120	23	20,5	10,5	M6X25	39	146	24	15	1000	10.34 CHF
K0200.140081	-	140	27	24	12	M8x30	45	170	28	16	1000	13.19 CHF
K0200.160081	-	160	31	27,5	13,5	M8x35	52	194	32	20	1000	18.90 CHF
K0200.180081	-	180	35	31	15,5	M10X40	58	218	36	20	1000	27.01 CHF
K0200.100052	Nassbereich	100	19	17	8,5	M5X22	35	122	20	13	1000	9.90 CHF
K0200.120062	Nassbereich	120	23	20,5	10,5	M6X25	39	146	24	15	1000	11.49 CHF
K0200.140082	Nassbereich	140	27	24	12	M8x30	45	170	28	16	1000	15.06 CHF
K0200.160082	Nassbereich	160	31	27,5	13,5	M8x35	52	194	32	20	1000	21.22 CHF
K0200.180082	Nassbereich	180	35	31	15,5	M10X40	58	218	36	20	1000	31.87 CHF
