BeschreibungWerkstoff:Thermoplast.
Gewindebuchse Messing.Ausführung:Bügelgriff und Deckel schwarz.Montage:Form A von der Rückseite.
Form B von der Bedienseite.Auf Anfrage:Andere Griff- bzw. Deckelfarben.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0189 Bügelgriffe

124 kB

Zeichnungen (Gesamtübersicht)

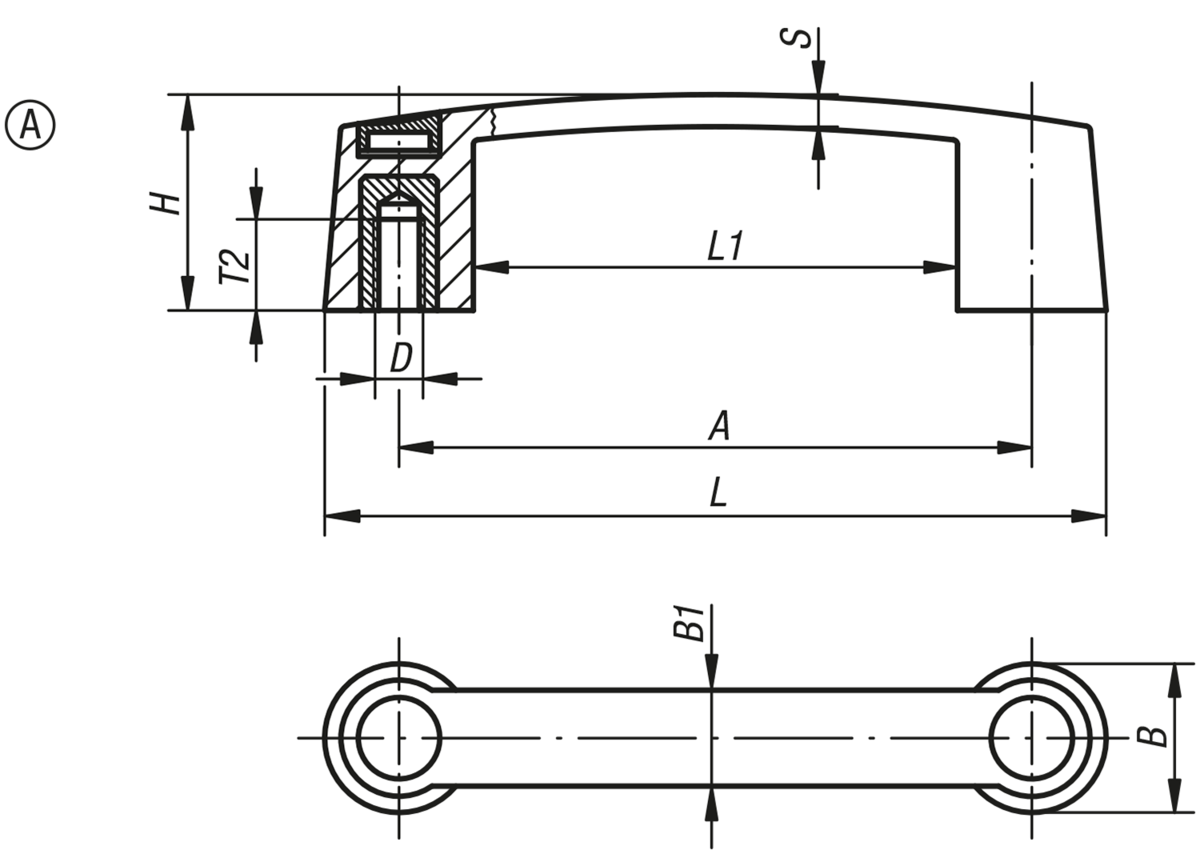

Bügelgriffe, Form A

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	A	B	B1	D	H	L	L1	S	T2	Tragkraft N	Preis
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320	4.05 CHF
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320	5.95 CHF
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870	5.95 CHF
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320	6.80 CHF
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870	6.80 CHF
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200	9.53 CHF

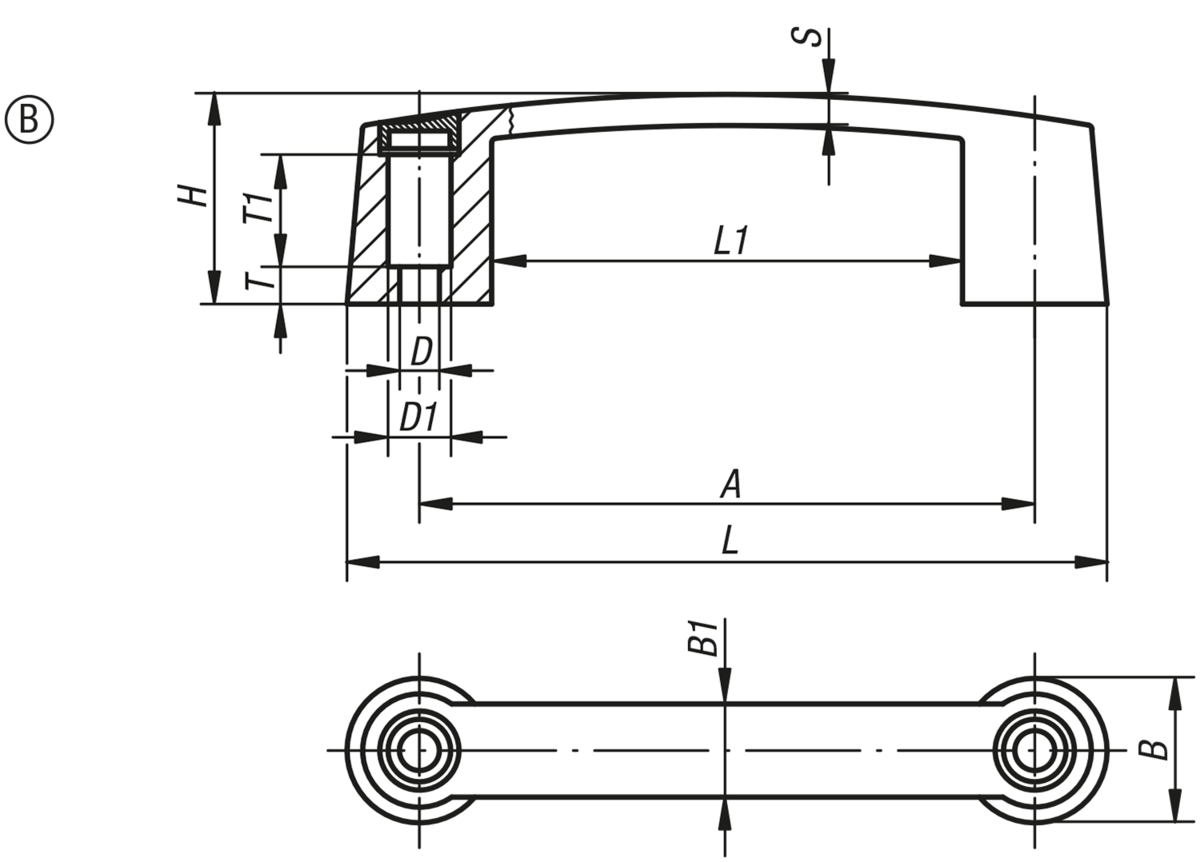

Bügelgriffe, Form B

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	A	B	B1	D	D1	H	L	L1	S	T	T1	Tragkraft N	Preis
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500	3.66 CHF
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950	4.35 CHF
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950	6.71 CHF
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950	8.02 CHF
