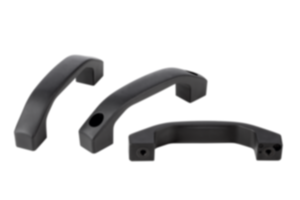

BeschreibungWerkstoff:Thermoplast PA (Polyamid), glaskugelverstärkt.
Buchsen, Befestigungsschrauben, Unterlegscheiben und Muttern aus Stahl oder Edelstahl.Ausführung:schwarzgrau.Hinweis:Dieser Bügelgriff zeichnet sich durch sein großes Volumen und seine angenehme Haptik aus.

Form A beinhaltet Befestigungsschrauben sowie passende Unterlegscheiben und Muttern.Montage:Form A von der Bedienseite.
Form B von der Rückseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1060 Bügelgriffe

122 kB

Zeichnungen (Gesamtübersicht)

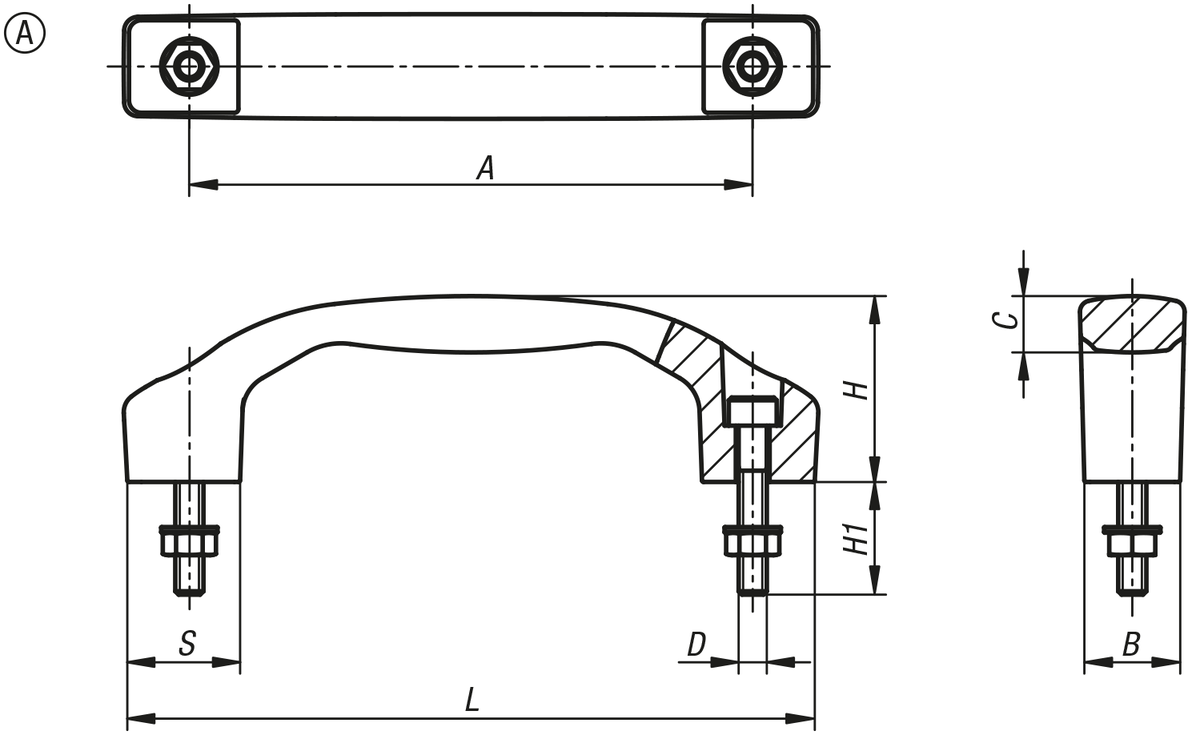

Bügelgriffe, Form A

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Material Komponente	A	B	C	D	H	H1	L	S	Tragkraft N	Preis
K1060.1100051	A	Stahl	100	17	9,5	M5	33	20	122	20	1000	4.95 CHF
K1060.1120061	A	Stahl	120	21	11,4	M6	39	25	146	24	1000	5.85 CHF
K1060.1140081	A	Stahl	140	24	14,2	M8	45	30	170	28	1000	7.49 CHF
K1060.1100052	A	Edelstahl	100	17	9,5	M5	33	20	122	20	1000	5.63 CHF
K1060.1120062	A	Edelstahl	120	21	11,4	M6	39	25	146	24	1000	6.52 CHF
K1060.1140082	A	Edelstahl	140	24	14,2	M8	45	30	170	28	1000	8.56 CHF

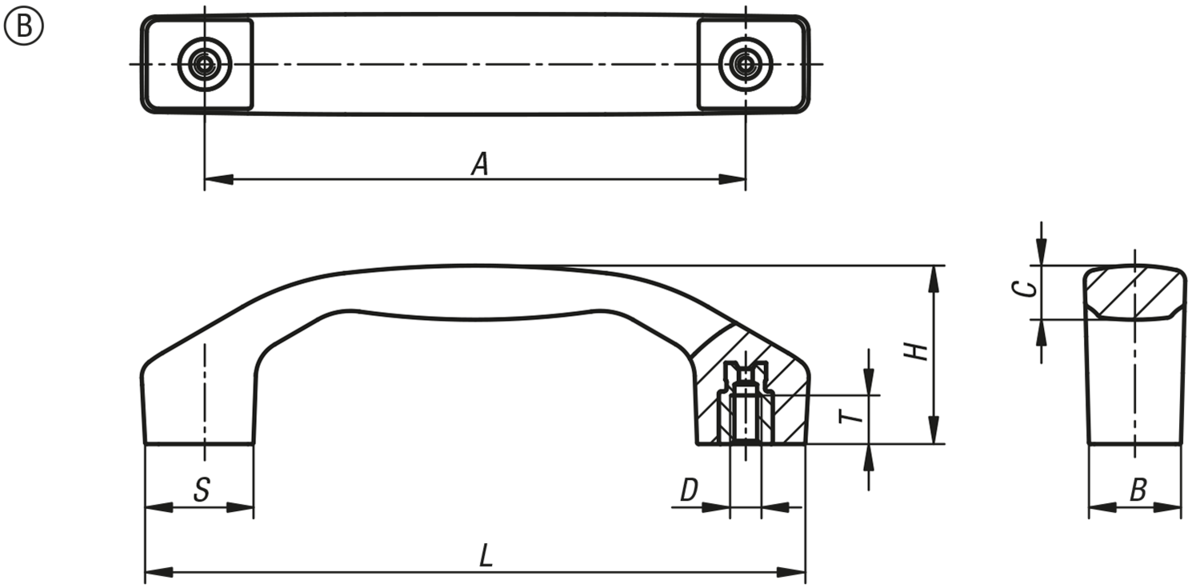

Bügelgriffe, Form B

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Material Komponente	A	B	C	D	H	L	S	T	Tragkraft N	Preis
K1060.2100051	B	Stahl	100	17	9,5	M5	33	122	20	9	1000	5.79 CHF
K1060.2120061	B	Stahl	120	21	11,4	M6	39	146	24	12	1000	6.56 CHF
K1060.2140081	B	Stahl	140	24	14,2	M8	45	170	28	12	1000	8.60 CHF
K1060.2100052	B	Edelstahl	100	17	9,5	M5	33	122	20	9	1000	6.64 CHF
K1060.2120062	B	Edelstahl	120	21	11,4	M6	39	146	24	12	1000	7.55 CHF
K1060.2140082	B	Edelstahl	140	24	14,2	M8	45	170	28	12	1000	9.91 CHF
