Bügelgriffe

zurück

Produkte
- Bedienteile | Normelemente
  - Bügelgriffe, Rohrgriffe, Schalengriffe
    - Bügelgriffe

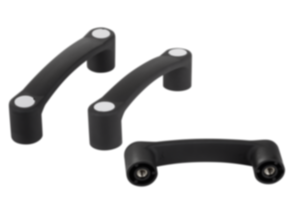

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Thermoplast glasfaserverstärkt.
Gewindebuchse Messing.Ausführung:schwarz.
Deckel grau.Montage:Form A von der Rückseite.
Form B von der Bedienseite.Auf Anfrage:Andere Griff- bzw. Deckelfarben.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1092 Bügelgriffe

127 kB

Zeichnungen (Gesamtübersicht)

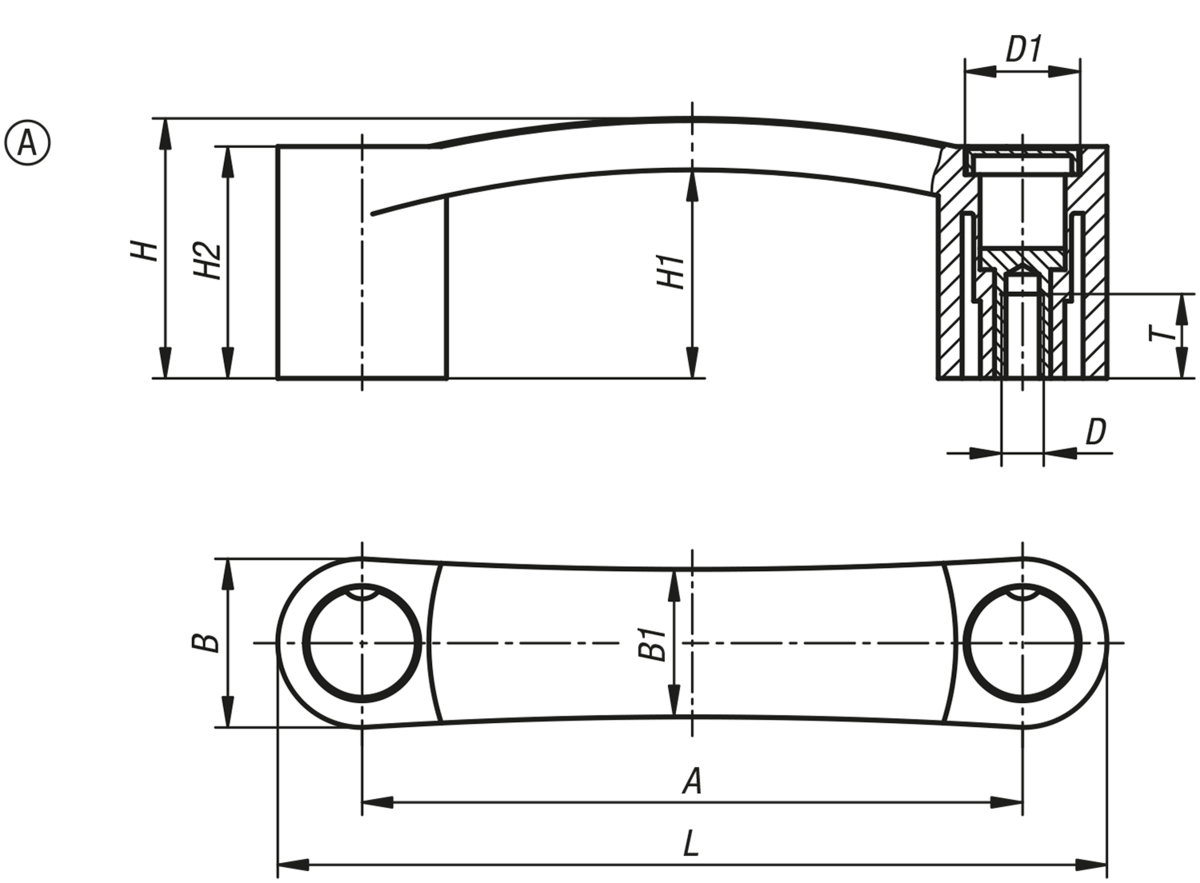

Bügelgriffe, Form A

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Form	A	B	B1	D	D1	H	H1	H2	L	T	Tragkraft N	Preis
K1092.109406	Innengewinde	A	94	24	21	M6	16	37	30	33	118	12	2000	5.40 CHF
K1092.111706	Innengewinde	A	117	28	24	M6	18	40,5	31,5	34	145	12	3400	6.13 CHF
K1092.111708	Innengewinde	A	117	28	24	M8	18	40,5	31,5	34	145	12	3400	6.30 CHF
K1092.112006	Innengewinde	A	120	28	24	M6	18	40,5	31,5	34	148	12	3500	6.13 CHF
K1092.112008	Innengewinde	A	120	28	24	M8	18	40,5	31,5	34	148	12	3500	6.30 CHF
K1092.113208	Innengewinde	A	132	28	24	M8	18	43	34	36,5	160	12	3500	6.69 CHF

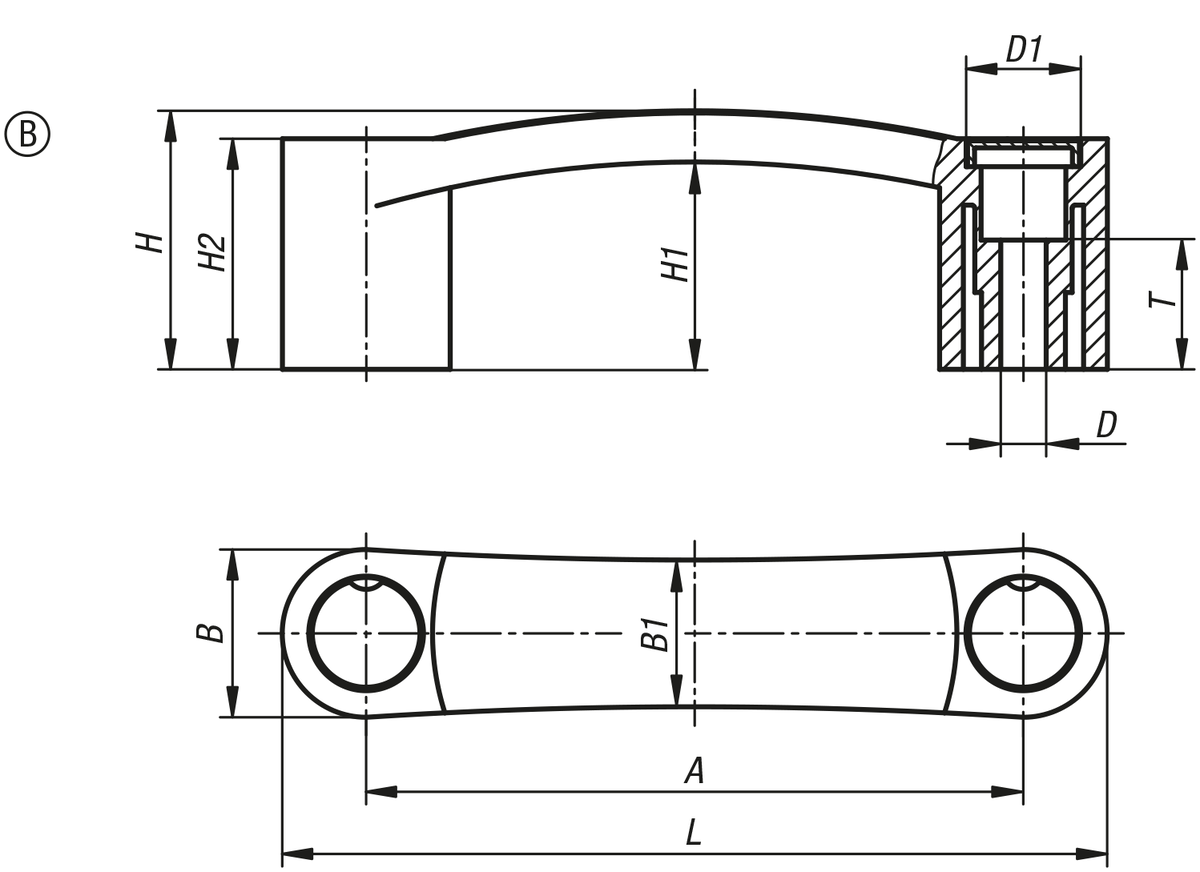

Bügelgriffe, Form B

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Form	A	B	B1	D	D1	H	H1	H2	L	T	Tragkraft N	Preis
K1092.209406	mit Durchgangsbohrung	B	94	24	21	6,5	16	37	30	33	118	14	2500	3.52 CHF
K1092.211706	mit Durchgangsbohrung	B	117	28	24	6,5	18	40,5	31,5	34	145	15	3700	3.91 CHF
K1092.211708	mit Durchgangsbohrung	B	117	28	24	8,5	18	40,5	31,5	34	145	15	3700	3.91 CHF
K1092.212006	mit Durchgangsbohrung	B	120	28	24	6,5	18	40,5	31,5	34	148	15	2900	3.91 CHF
K1092.212008	mit Durchgangsbohrung	B	120	28	24	8,5	18	40,5	31,5	34	148	15	2900	3.91 CHF
K1092.213208	mit Durchgangsbohrung	B	132	28	24	8,5	18	43	34	36,5	160	15	3200	4.00 CHF
